4.8 Getriebe

4.8.1 Austauschen von Getriebe Achse 1

Sitz des Getriebes

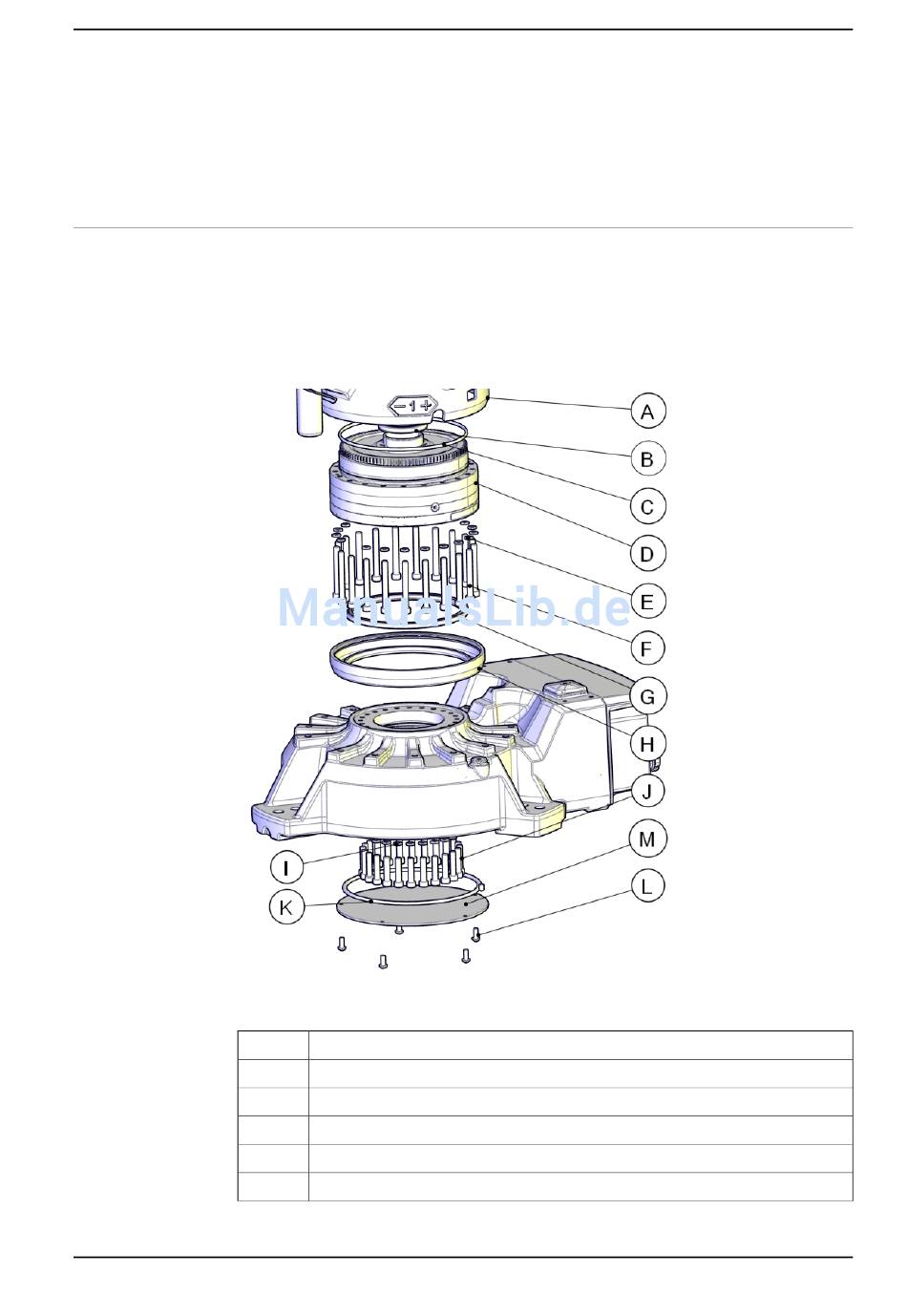

Die Position des Getriebes wird in der Abbildung gezeigt.
Die Explosionszeichnung stellt nur das Montageprinzip dar. Beim tatsächlichen
Austausch sollte der Roboter auf der Seite liegen. Mehr Information in der Abbildung
zum Austauschen des Sockels:
im kompletten Armsystem auf Seite
xx1100000007
A
B
C
D
E
F
3HAC040585-003 Revision: C
Koordinatensystem
Radialdichtung
O-Ring
Getriebe Achse 1
Unterlegscheiben (21 Stück)
Befestigungsschrauben M8x80, Klasse Stahl 12.9 Gleitmo (21 Stück)
© Copyright 2014 ABB. Alle Rechte vorbehalten.
4.8.1 Austauschen von Getriebe Achse 1
Position des Roboters beim Austausch des Sockels
262.
