16-32 ELEKTRIK
Ladeanlage
•

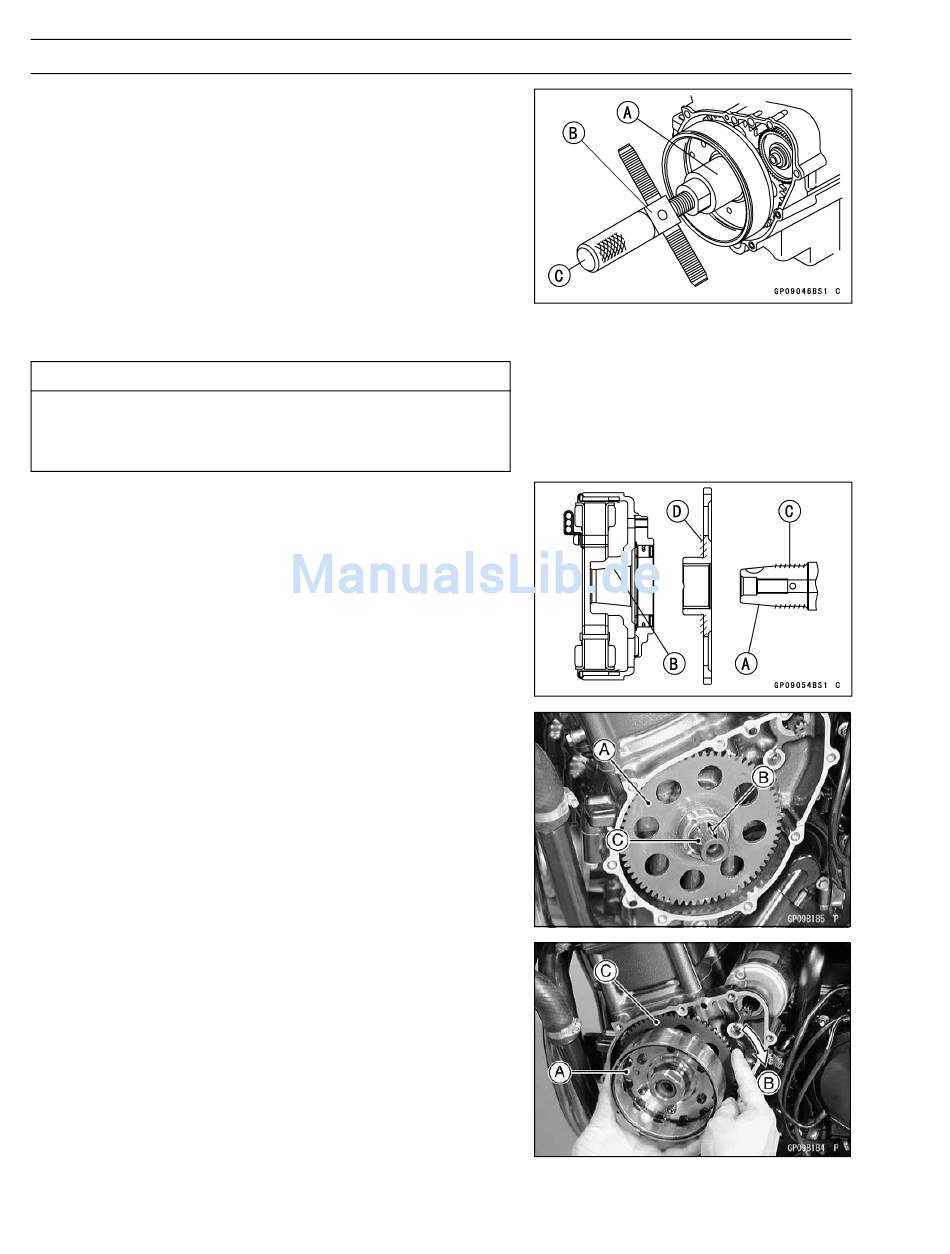

Mit dem Schwungradabzieher [A] und dem Läuferabzie-
her [B] den Lichtmaschinenläufer von der Kurbelwelle ab-
ziehen.
Sonderwerkzeuge -
Schwungradabzieher, M38 × 1,5:
57001–1405
Läuferabzieher, M16/M18/M20/M22 × 1,5:
57001–1216
○
Die Abziehvorrichtung eindrehen, und mit einem Ham-
mer auf den Kopf [C] der Abziehvorrichtung schlagen.
Nicht auf den Lichtmaschinenläufer selbst schla-
gen. Durch Schläge auf den Läufer können die Ma-
gneten unmagnetisch werden.
Einbau des Lichtmaschinenläufers
•
Mit Reinigungsflüssigkeit Öl und Schmutz von den folgen-
den genannten Teilen entfernen und mit einem sauberen
Tuch abtrocknen.
[A] Konischer Teil der Kurbelwelle
[B] Konischer Teil des Lichtmaschinenläufers
•
Einen dünnen Film Fett auf Molybdändisulfidbasis auf die
Kurbelwelle [C] und auf die Stirnfläche [D] des Starter-
kupplungszahnrad auftragen.
•
Das Starterzahnrad [A] einbauen.
•
Den konischen Teil der Kurbelwelle [B] erneut reinigen
und trocknen.
•
Die Scheibenpassfeder [C] in die Nut der Kurbelwelle ein-
passen, und dann den Lichtmaschinenrotor einbauen.
•
Den Lichtmaschinenläufer [A] einbauen und dabei das
Starterkupplungszahnrad [C] nach rechts [B] drehen.
ANMERKUNG
VORSICHT
