16-72 ELEKTRIK

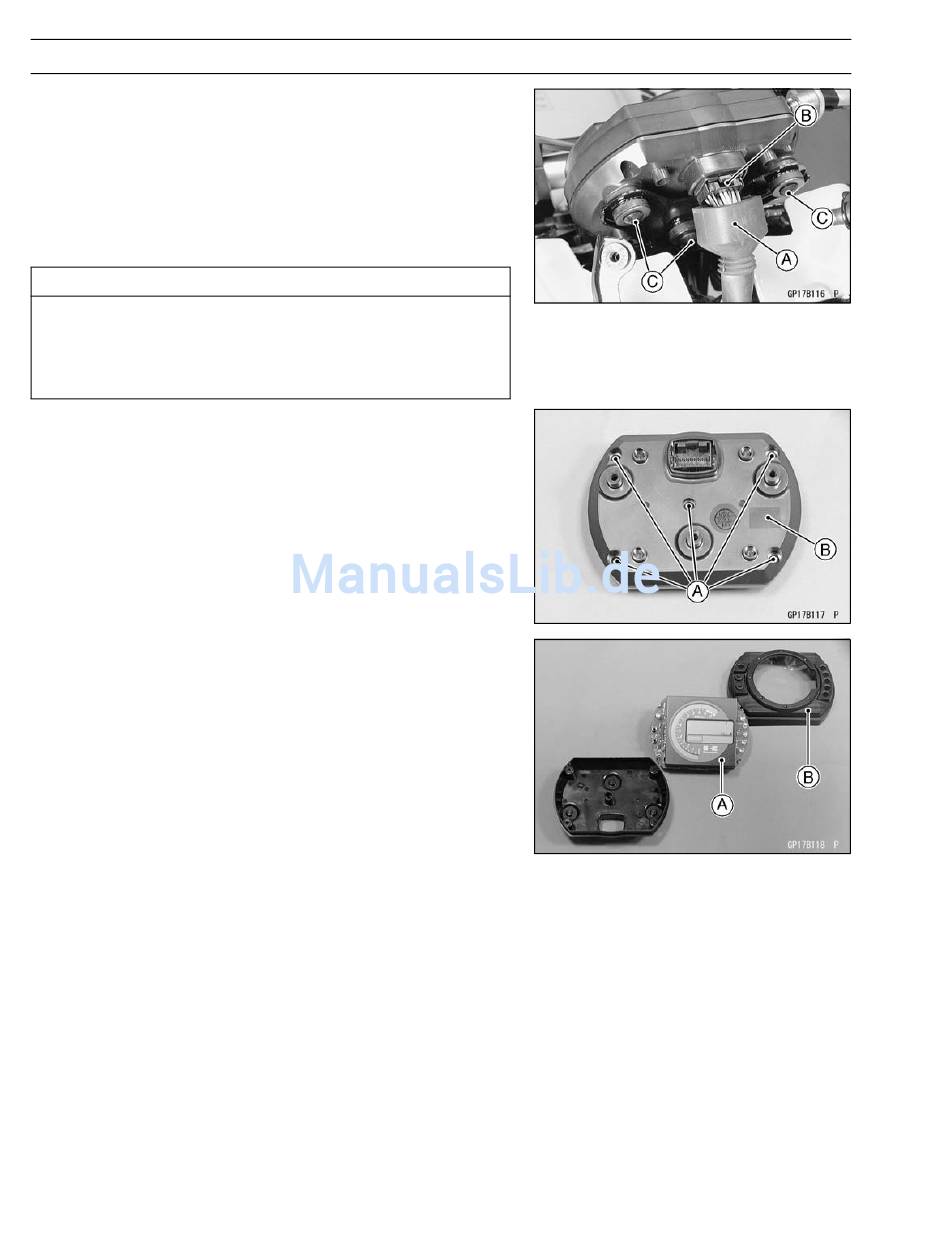

Instrumentenblock

Ausbau des Instrumentenblocks

•
Entfernen:
Windschutzscheibe (siehe Kapitel Rahmen)
•
Die Staubschutzabdeckung [A] abschieben, und den Ka-
belverbinder [B] entfernen.
•
Den Instrumentenblock entfernen.
gungsschrauben [C] zusammen mit den Unterlegschei-
ben herausnehmen.
Den Instrumentenblock so ablegen, dass die Ober-
seite nach oben zeigt. Wenn ein Instrumentenblock
oder eine Anzeige umgekippt wird oder längere Zeit
auf der Seite liegt, kommt es zu Fehlfunktionen.

Zerlegung des Instrumentenblocks

•
Entfernen:
Instrumentenblock (siehe Ausbau des Instrumenten-
blocks)
Schrauben [A]
Untere Abdeckung des Instrumentenblocks[B]
•
Den Instrumentenblock [A] und die obere Abdeckung des
Instrumentenblocks [B] voneinander trennen.
Dazu die Befesti-
VORSICHT
