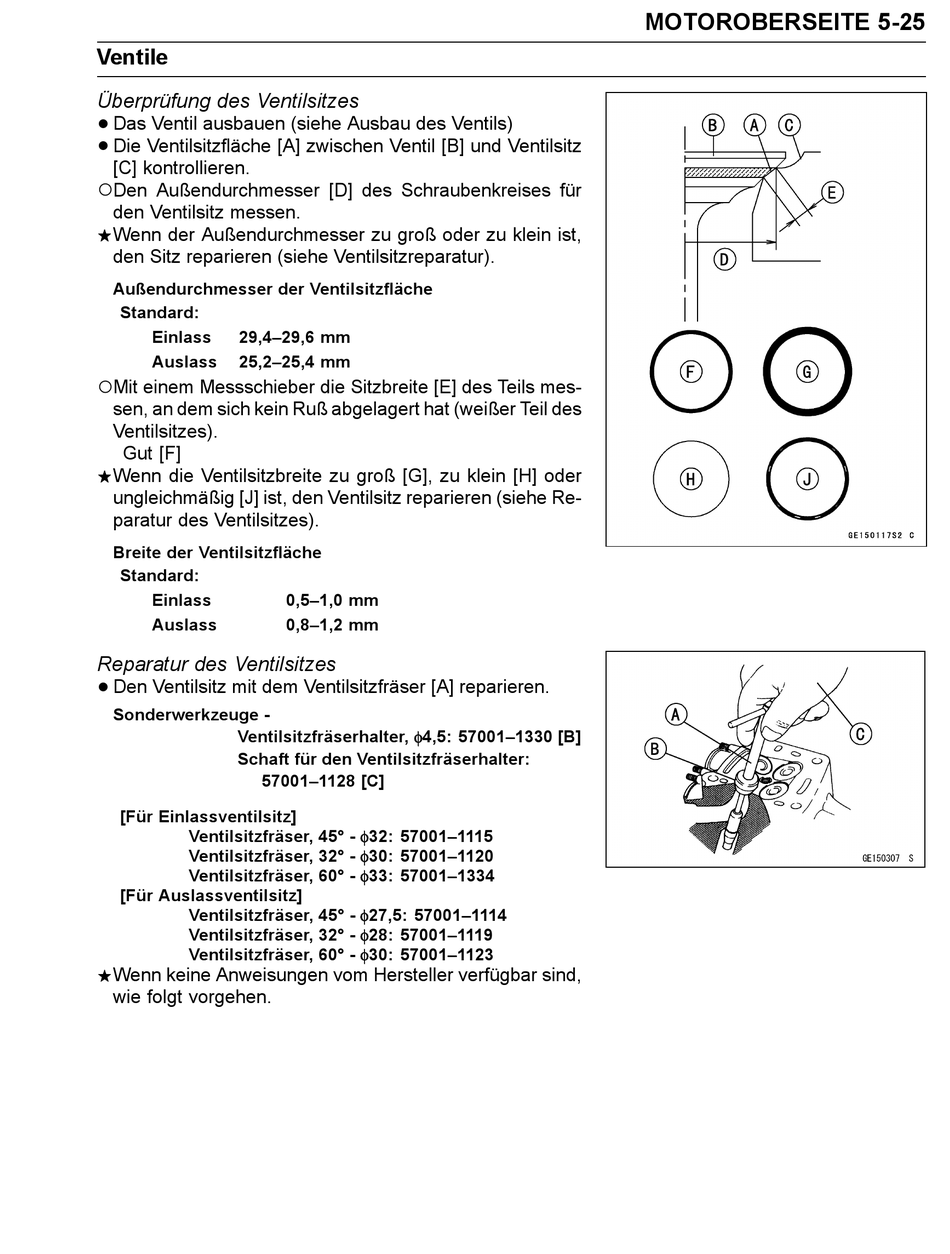

Ventile
Überprüfung des Ventilsitzes
•
Das Ventil ausbauen (siehe Ausbau des Ventils)
•
Die Ventilsitzfläche [A] zwischen Ventil [B] und Ventilsitz
[C] kontrollieren.
○
Den Außendurchmesser [D] des Schraubenkreises für
den Ventilsitz messen.
Wenn der Außendurchmesser zu groß oder zu klein ist,
den Sitz reparieren (siehe Ventilsitzreparatur).
Außendurchmesser der Ventilsitzfläche
Standard:
Einlass 29,4–29,6 mm
Auslass 25,2–25,4 mm
○
Mit einem Messschieber die Sitzbreite [E] des Teils mes-
sen, an dem sich kein Ruß abgelagert hat (weißer Teil des
Ventilsitzes).
Gut [F]
Wenn die Ventilsitzbreite zu groß [G], zu klein [H] oder
ungleichmäßig [J] ist, den Ventilsitz reparieren (siehe Re-
paratur des Ventilsitzes).
Breite der Ventilsitzfläche
Standard:
Einlass
Auslass

Reparatur des Ventilsitzes

•
Den Ventilsitz mit dem Ventilsitzfräser [A] reparieren.
Sonderwerkzeuge -
Ventilsitzfräserhalter, φ4,5: 57001–1330 [B]
Schaft für den Ventilsitzfräserhalter:
57001–1128 [C]
[Für Einlassventilsitz]
Ventilsitzfräser, 45° - φ32: 57001–1115
Ventilsitzfräser, 32° - φ30: 57001–1120
Ventilsitzfräser, 60° - φ33: 57001–1334
[Für Auslassventilsitz]
Ventilsitzfräser, 45° - φ27,5: 57001–1114
Ventilsitzfräser, 32° - φ28: 57001–1119
Ventilsitzfräser, 60° - φ30: 57001–1123
Wenn keine Anweisungen vom Hersteller verfügbar sind,
wie folgt vorgehen.
0,5–1,0 mm
0,8–1,2 mm
MOTOROBERSEITE 5-25
