Kawasaki Z1000 Werkstatt-Handbuch Seite 516

16-66 ELEKTRIK
Lichtanlage

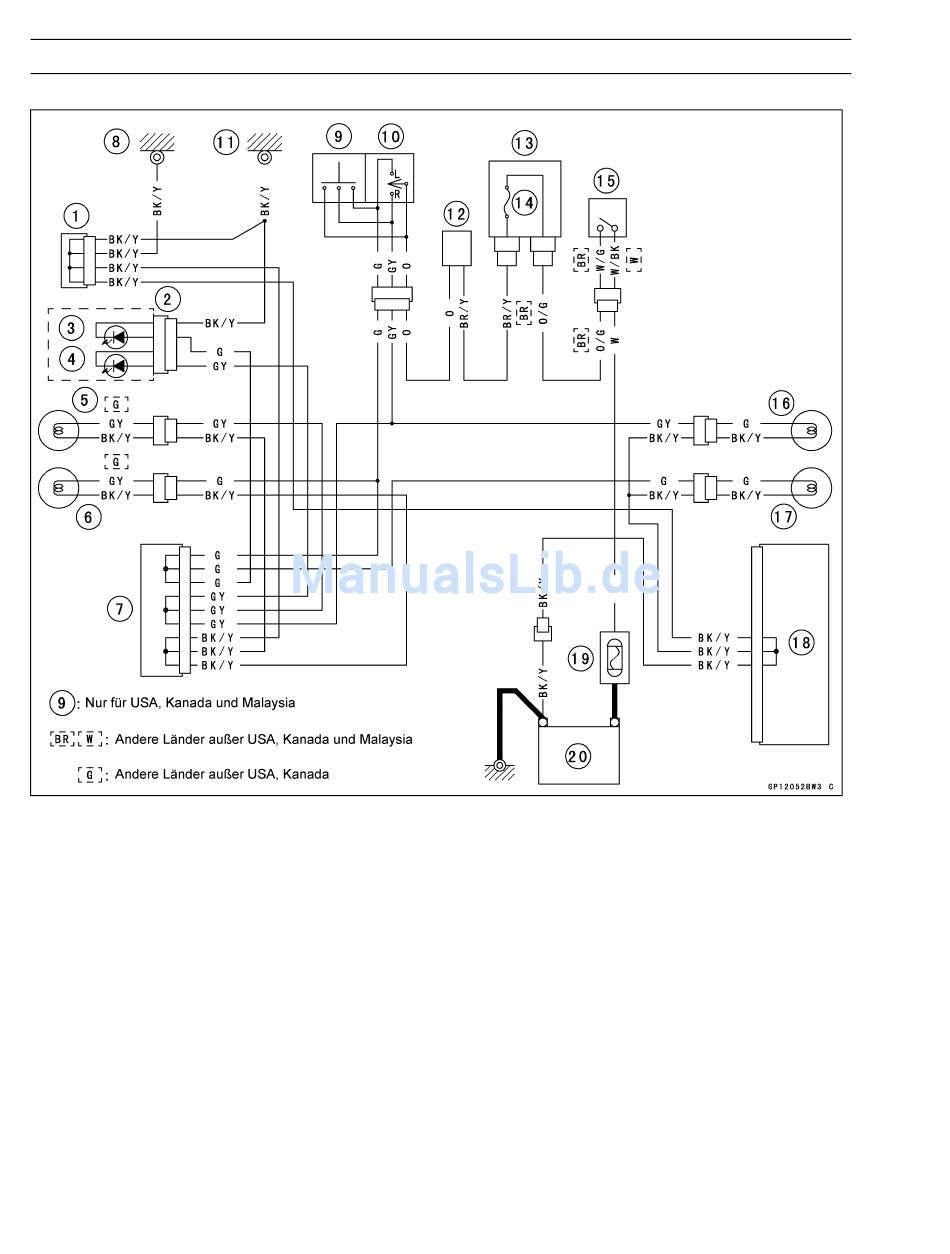

Stromkreis der Blinkerleuchten
US: Ausführung für USA
CA: Ausführung für Kanada
MY: Ausführung für Malaysia
1. Gelenkverbinder D
2. Instrumentenblock
3. Kontrollleuchte (LED) für
rechte Blinkerleuchte
4. Kontrollleuchte (LED) für
linke Blinkerleuchte
5. Rechte vordere Blinker-
leuchte
6. Linke vordere Blinker-
leuchte
7. Gelenkverbinder A
8. Masseanschluss
Rahmens
9. Taster für Warnblink-
leuchten
10. Blinklichtschalter
11. Masseanschluss des In-
strumentenblocks
12. Blinkgeberrelais
13. Anschlusskasten
14. Blinkgeberrelaissiche-
rung 10 A
des 15. Zündschloss
16. Hintere rechte Blinker-
leuchte
17. Hintere
leuchte
18. Gelenkverbinder B
19. Hauptsicherung 30 A
20. Batterie 12 V 8 Ah
linke Blinker-
