Kawasaki Z1000 Werkstatt-Handbuch Seite 508

16-58 ELEKTRIK
Elektrostarteranlage
•

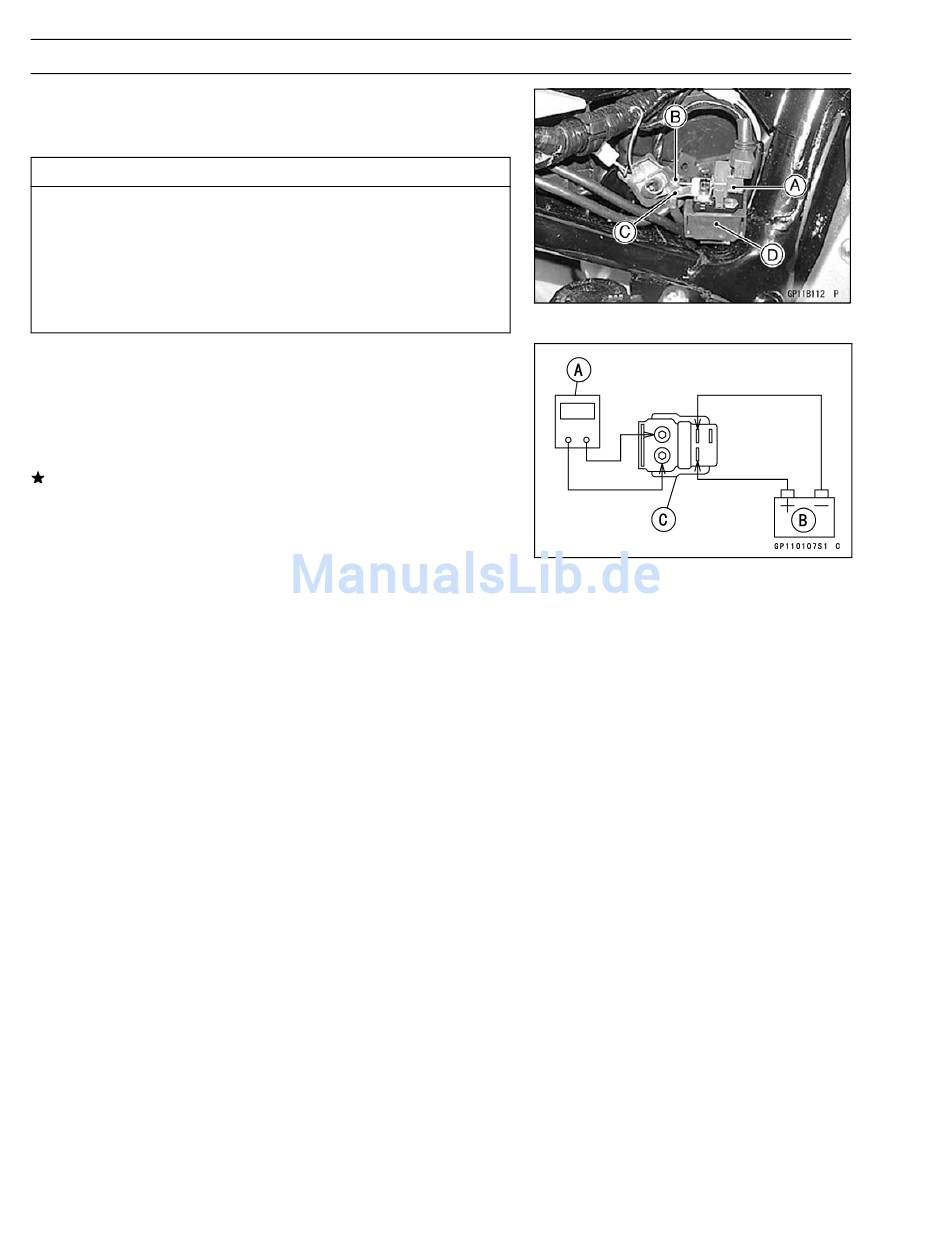

Den Verbinder [A] abziehen.
•
Das Startermotorkabel [B] abklemmen, und das Pluska-
bel (+) [C] der Batterie vom Starterrelais [D] abklemmen.
Das Pluskabel (+) der Batterie mit der Gummiabde-
ckung ist direkt am Batteriepluspol (+) angeschlos-
sen, auch wenn der Zündschlüssel in Stellung OFF
steht. Daher ist ein Kurzschluss zwischen dem ab-
geklemmten Kabel und der Fahrgestellmasse unbe-
dingt zu vermeiden.
•
Wie in der Abbildung dargestellt, das Handprüfgerät [A]
und eine Batterie 12 Volt [B] am Starterrelais [C] anschlie-
ßen.
Sonderwerkzeug -
Handprüfgerät: 57001–1394
Wenn das Relais nicht wie vorgesehen funktioniert, ist es
defekt. Das Relais ersetzen.
Prüfung des Relais
Messbereich des Prüfgeräts:
Kriterien:
VORSICHT
× 1 Ω Bereich
Bei angeklemmter
Batterie → 0 Ω
Bei abgeklemmter
Batterie → ∞ Ω
