Elektrostarteranlage

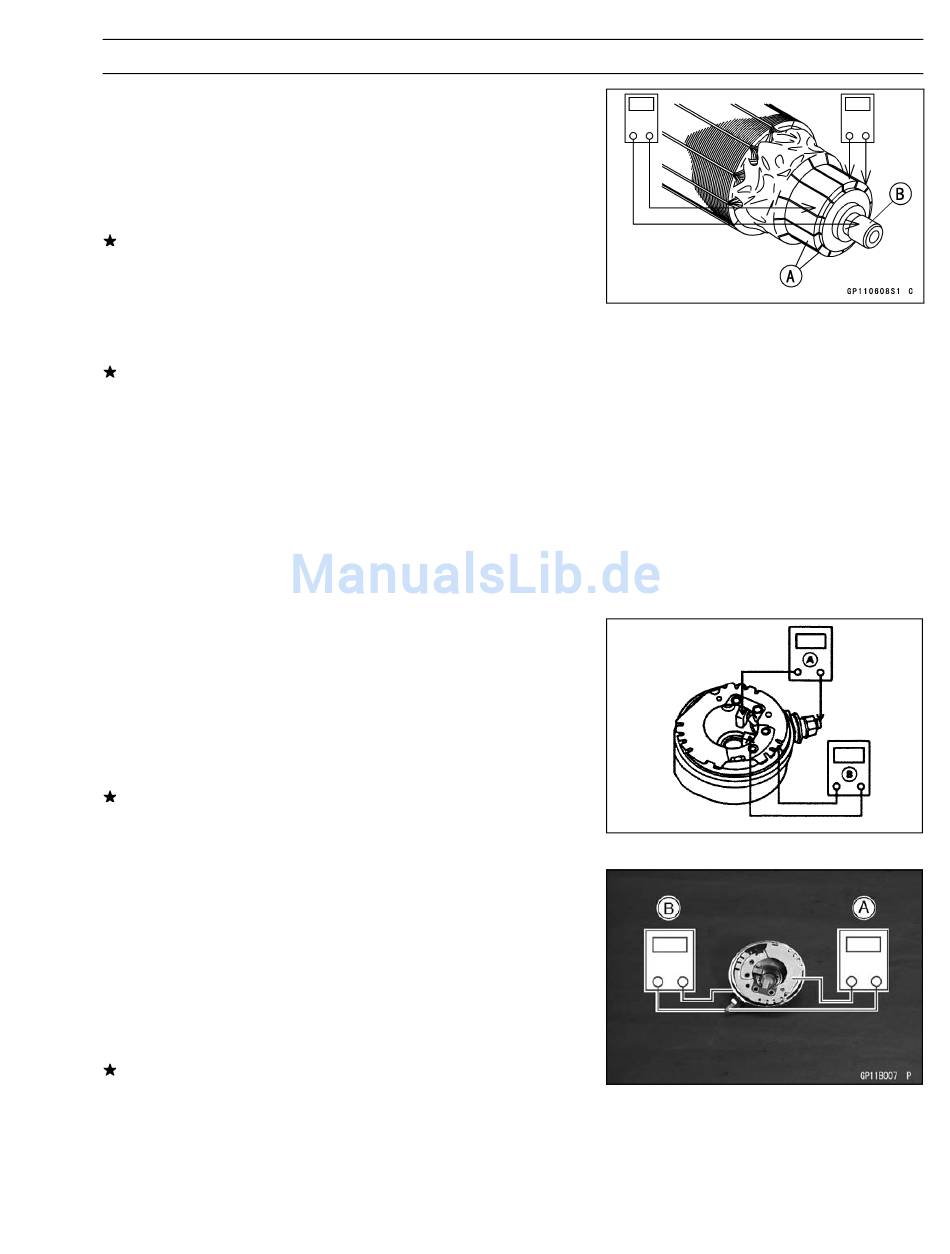

Überprüfung des Ankers
•
Das Handprüfgerät auf den Messbereich × 1 Ω einstellen,
und den Widerstand zwischen jeweils zwei Kommutator-
segmenten [A] messen.
Sonderwerkzeug -
Handprüfgerät: 57001–1394
Wird zwischen zwei Segmenten ein hoher Widerstand
oder kein Widerstand (∞) gemessen, ist eine Wicklung
unterbrochen und der Startermotor muss ersetzt werden.
•
Das Prüfgerät auf den höchsten Widerstandsmess-
bereich einstellen, und den Widerstand zwischen den
Kommutatorsegmenten und der Welle [B] messen.
Wir ein Wert angezeigt, liegt ein Kurzschluss am Anker
vor, und der Startermotor muss ersetzt werden.
○
Selbst wenn diese Prüfungen des Ankers keine Fehler
ergaben, kann der Anker defekt sein, auch wenn sich
dies mit dem Prüfgerät nicht bestimmen lässt. Wenn
alle anderen Komponenten im Stromkreis des Star-
termotors und der Startermotor selbst anscheinend in
Ordnung sind, der Startermotor jedoch nicht durchdreht
oder nur schwer durchdreht, den Startermotor durch
einen neuen ersetzen.
Überprüfung der Kontaktbürstenkabel
•
Das Handprüfgerät auf den Messbereich × 1 Ω einstellen,
und den Widerstand gemäß der Abbildung messen.
[A] Anschlussschraube und Pluskontaktbürste
[B] Kontaktbürstenplatte und Minuskontaktbürste
Sonderwerkzeug -
Handprüfgerät: 57001–1394
Beträgt der Messwert deutlich mehr als 0 Ohm, liegt
eine Unterbrechung am Kontaktbürstenkabel vor. Die
Kontaktbürstenhalterung und/oder die Baugruppe der
Anschlussschraube ersetzen.
Überprüfung der
Anschlussschraube
•
Mit dem höchsten Widerstandsmessbereich am Prüfgerät
den Widerstand gemäß der Abbildung messen.
[A] Anschlussschraube und Kontaktbürstenplatte
[B] Anschlussschraube und rechter Abschluss–Deckel
Sonderwerkzeug -
Handprüfgerät: 57001–1394
Wird ein Wert angezeigt, liegt ein Kurzschluss zwischen
der Kontaktbürstenhalterung und/oder der Anschluss-
schraube vor. Die Kontaktbürstenhalterung und die
Baugruppe der Anschlussschraube ersetzen.
Überprüfung des Starterrelais
•
Das Minuskabel (–)der Batterie vom Minuspol (–) der Bat-
terie abklemmen (siehe Ausbau der Batterie).
•
Die rechte Seitenabdeckung abbauen.
•
Das Starterrelais herausziehen.
ANMERKUNG
Kontaktbürstenhalterung und
ELEKTRIK 16-57
