Kawasaki Z1000 Werkstatt-Handbuch Seite 409

Vorderradgabel
Ölstand (voll zusammengedrückt, ohne Feder)
Standard:
Rechtes Gabelbein
Linkes Gabelbein
○
Der Gabelölstand kann auch mit der Gabelölstandsan-
zeige bestimmt werden.

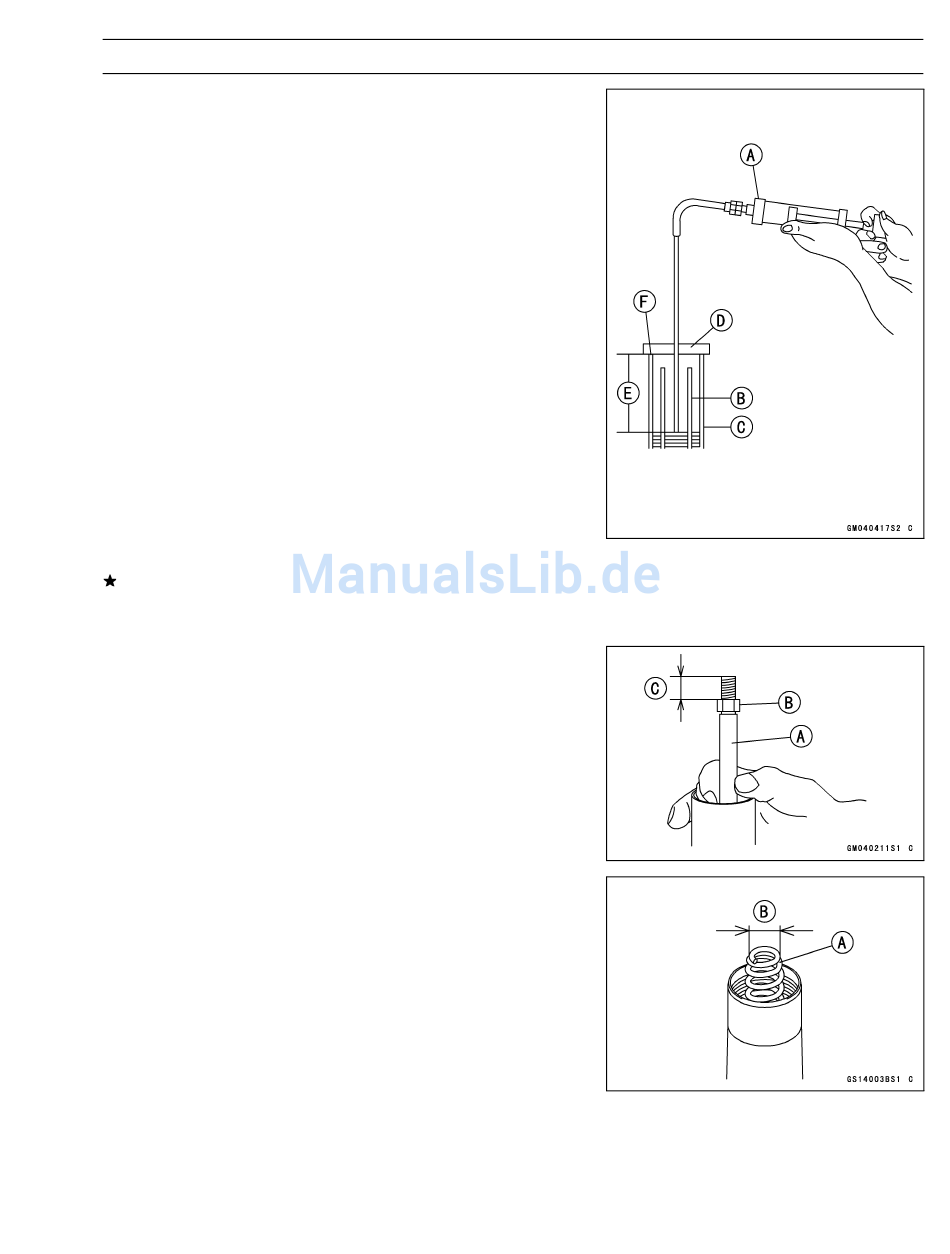

Sonderwerkzeug -
Gabelölstandsanzeige: 57001–1290 [A]
○
Bei voll zusammengedrückter Gabel und ausgebauter
Gabelfeder den Gabelölstandsanzeige in das Innenrohr
[B] einführen und den Anschlag an der Oberseite [F] des
Außenrohres [C] positionieren.
○
Den Anschlag des Gabelölstandsanzeiges [D] so halten,
dass die Unterseite den vorgegebenen Ölstand [E] an-
zeigt.
○
Langsam am Griff ziehen, um überschüssiges Öl abzu-
pumpen, bis kein weiteres Öl austritt.
Wenn kein Öl gefördert wird, befindet sich im Innenrohr
zu wenig Öl. Das Öl auffüllen und dann eventuell über-
schüssiges Öl, wie oben dargestellt, abpumpen.
•
Die Kolbenstange [A] über die Oberkante des Innenroh-
res hinaus herausziehen.
•
Die Stangenmutter [B] mit der angefasten Seite nach un-
ten auf die Kolbenstange schrauben.
○
Es müssen 12,5 mm des Gewindegangs sichtbar sein.
[C].
•
Die Gabelfeder [A] mit dem schmalen Ende [B] nach oben
einbauen.
62 ± 2 mm
47 ± 2 mm
(von der Oberkante des
Außenrohres)
ANMERKUNG
FEDERUNG 13-13
