16-54 ELEKTRIK

Elektrostarteranlage

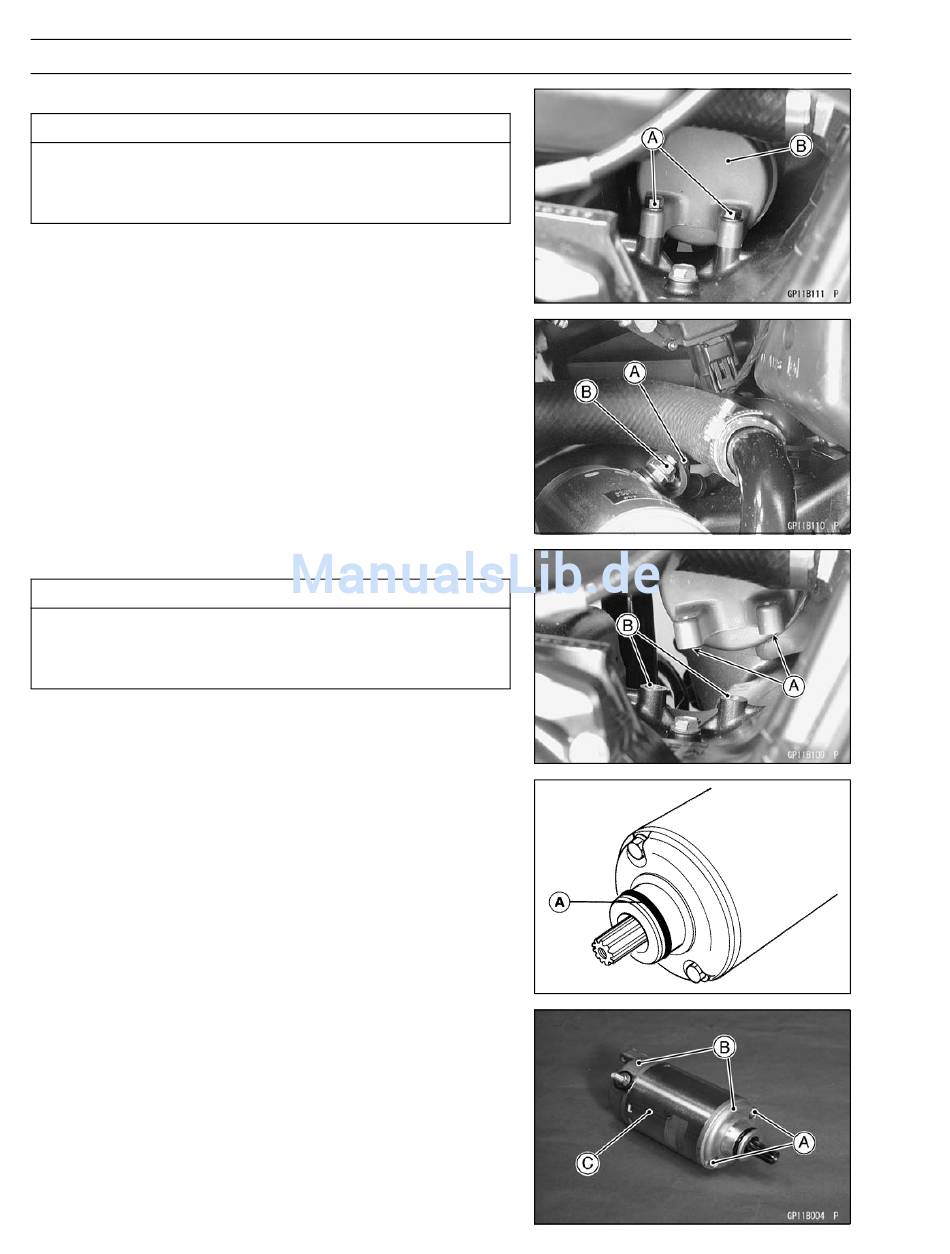

Ausbau des Startermotors

Nicht auf die Welle oder das Gehäuse des Starter-
motors klopfen. Durch Hämmern auf Welle oder Ge-
häuse können diese Teile beschädigt werden.
•
Die Befestigungsschrauben [A] herausdrehen.
•
Den Startermotor [B] herausnehmen.
•
Die Gummikappe nach hinten schieben [A].
•
Die Anschlussmutter [B] für den Startermotor abdrehen.

Einbau des Startermotors

Nicht auf die Welle oder das Gehäuse des Starter-
motors klopfen. Durch Hämmern auf Welle oder Ge-
häuse können diese Teile beschädigt werden.
•
Beim Einbau des Startermotors die Startermotorfüße [A]
und das Kurbelgehäuse [B] an den Stellen reinigen, an
denen der Startermotor mit Masse verbunden ist.
•
Den Rundring [A] durch einen neuen Rundring ersetzen.
•
Etwas Motor–Öl auf den Rundring auftragen.
•
Festziehen:
Anzugsmoment -
Befestigungsschrauben
11 Nm (1,1 kgf·m)

Zerlegung des Startermotors

•
Den Startermotor an den Schrauben [A] herausnehmen
und beide Abschlussdeckel [B] entfernen. Dann den An-
ker aus dem Joch [C] herausziehen.
VORSICHT
VORSICHT
des Startermotors:
