Spurstange, Schwinghebelarm

Ausbau der Spurstange

•
Die Auspufftöpfe abbauen (siehe Kapitel Motoroberseite).
•
Den Seitenständer abbauen (siehe Kapitel Rahmen).
•
Mit dem Stützbock das Hinterrad aufbocken.
Sonderwerkzeug -
Stützbock: 57001–1238
•

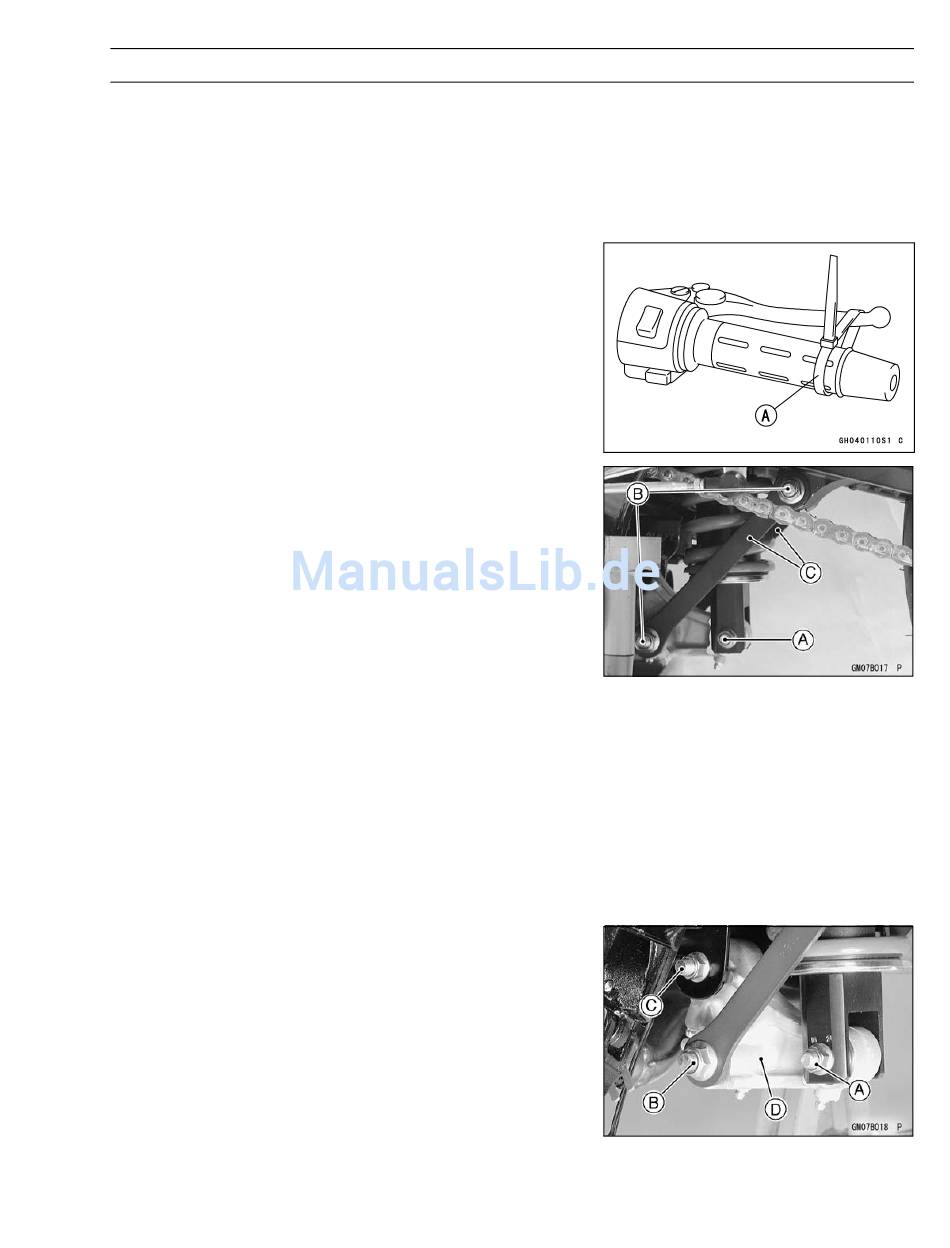

Den Bremshebel langsam drücken und mit einem Band
[A] fixieren.
•
Entfernen:
Untere Schraube und Mutter des Hinterradstoßdämp-
fers [A]
Obere und untere Schrauben und Muttern der Spur-
stange [B]
Spurstange [C]

Einbau der Spurstange

•
Das Innere der Nadellager und der Schmierfettdichtun-
gen mit Fett füllen.
•
Die Spurstangen so einbauen, dass die markierten Seiten
zu den Schrauben und Muttern zeigen.
•
Festziehen:
Anzugsmoment -
Muttern der Spurstange: 59 Nm (6,0 kgf·m)
Mutter des Hinterradstoßdämpfers:
(3,5 kgf·m)

Ausbau des Schwinghebelarms

•
Den rechten Auspufftopf ausbauen (siehe Kapitel Motor-
oberseite).
•
Mit dem Stützbock das Hinterrad aufbocken.
Sonderwerkzeug -
Stützbock: 57001–1238
•
Den Bremshebel langsam drücken und mit einem Band
fixieren.
•
Entfernen:
Untere Schraube und Mutter des Hinterradstoßdämp-
fers [A]
Schraube und Mutter der unteren Spurstange [B]
Schwinghebelarmschraube und -Mutter [C]
Schwinghebelarm [D]
34 Nm
FEDERUNG 13-25
