9-24 KURBELWELLE/GETRIEBE
Kurbelwelle und Pleuel
•

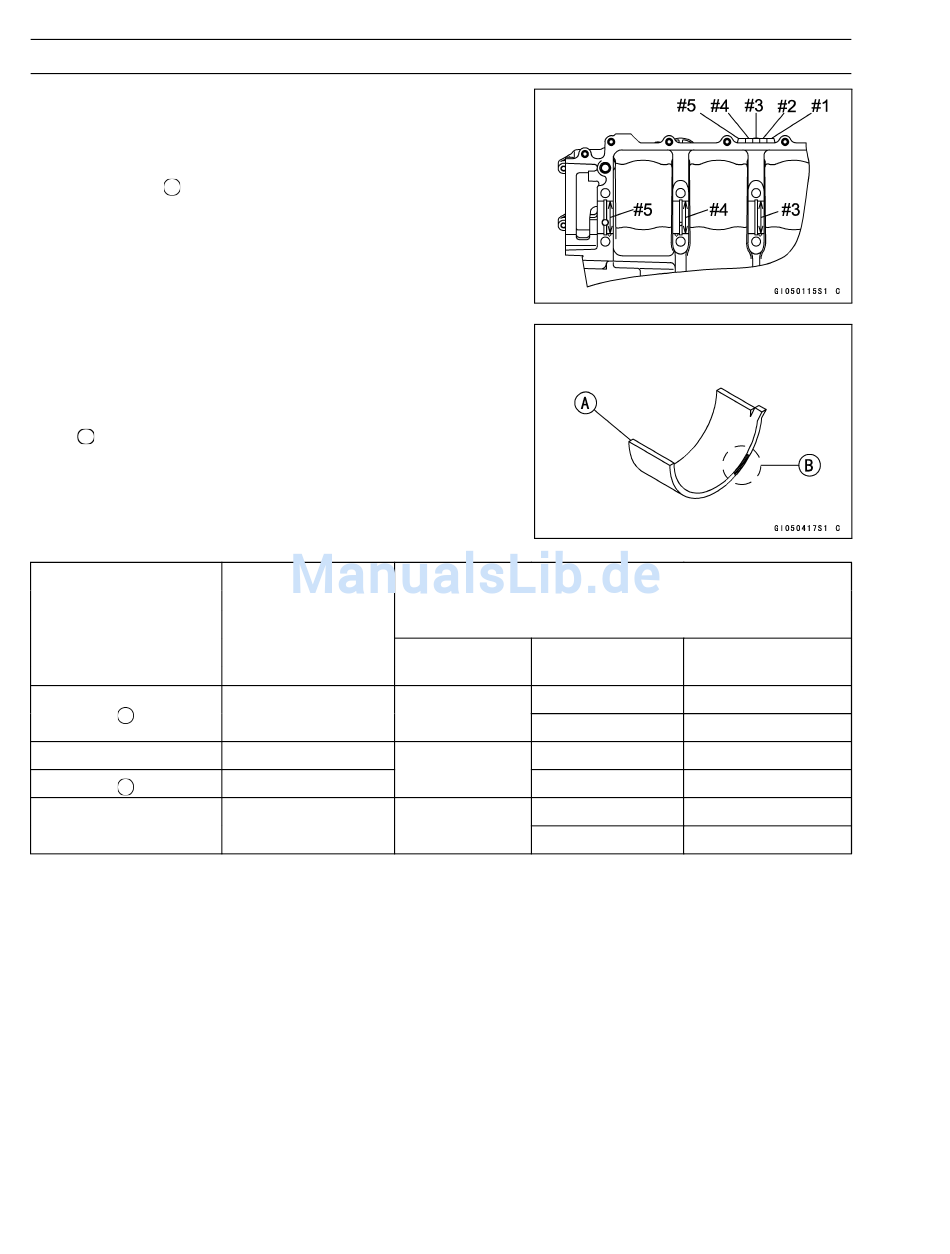

Den Innendurchmesser des Hauptlagers messen und die
obere Kurbelgehäusenhälfte entsprechend dem Innen-
durchmesser markieren.
Innendurchmessermarkierungen für das Kurbelwellen-
hauptlager: " " oder keine Markierung.
•
Die Kurbelgehäuseschrauben mit dem vorgeschriebenen
Anzugsmoment festziehen (siehe Zusammenbau des
Kurbelgehäuses).
○
Die bereits am oberen Kurbelgehäuse angebrachte
Markierung sollte fast genau mit der Messung überein-
stimmen.
Innendurchmessermarkierungen für das
Kurbelwellenhauptlager:
36,000–36,008 mm
Keine
36,009–36,016 mm
•
Die richtige Lagerschale [A] entsprechend den Codierun-
gen von Kurbelgehäuse und Kurbelwelle auswählen.
Größe/Farbe [B]
Kurbelgehäu-
sehauptlager Lager,
innerer Durchmes-
sermarkierung
Keine
Keine
*Die Lagerschalen für die Wellenzapfen 1, 2 und 4 haben eine Ölnut.
•
Die neuen Lagerschalen in die Kurbelgehäusehälften einbauen und das Spiel zwischen Lagerschale
und Wellenzapfen mit Plastigauge messen.
ANMERKUNG
Kurbelwellen-
hauptlager Wellen-
zapfendurchmes-
ser Markierung
1
1
Keine
Keine
Lagerschale*
Größe/Farbe
Teile-Nr.
92028–1868
Braun
92028–1829
92028–1867
Schwarz
92028–1828
92028–1866
Blau
92028–1827
Wellenzapfen Nr.
3, 5
1, 2, 4
3, 5
1, 2, 4
3, 5
1, 2, 4
