9-22 KURBELWELLE/GETRIEBE
Kurbelwelle und Pleuel
•

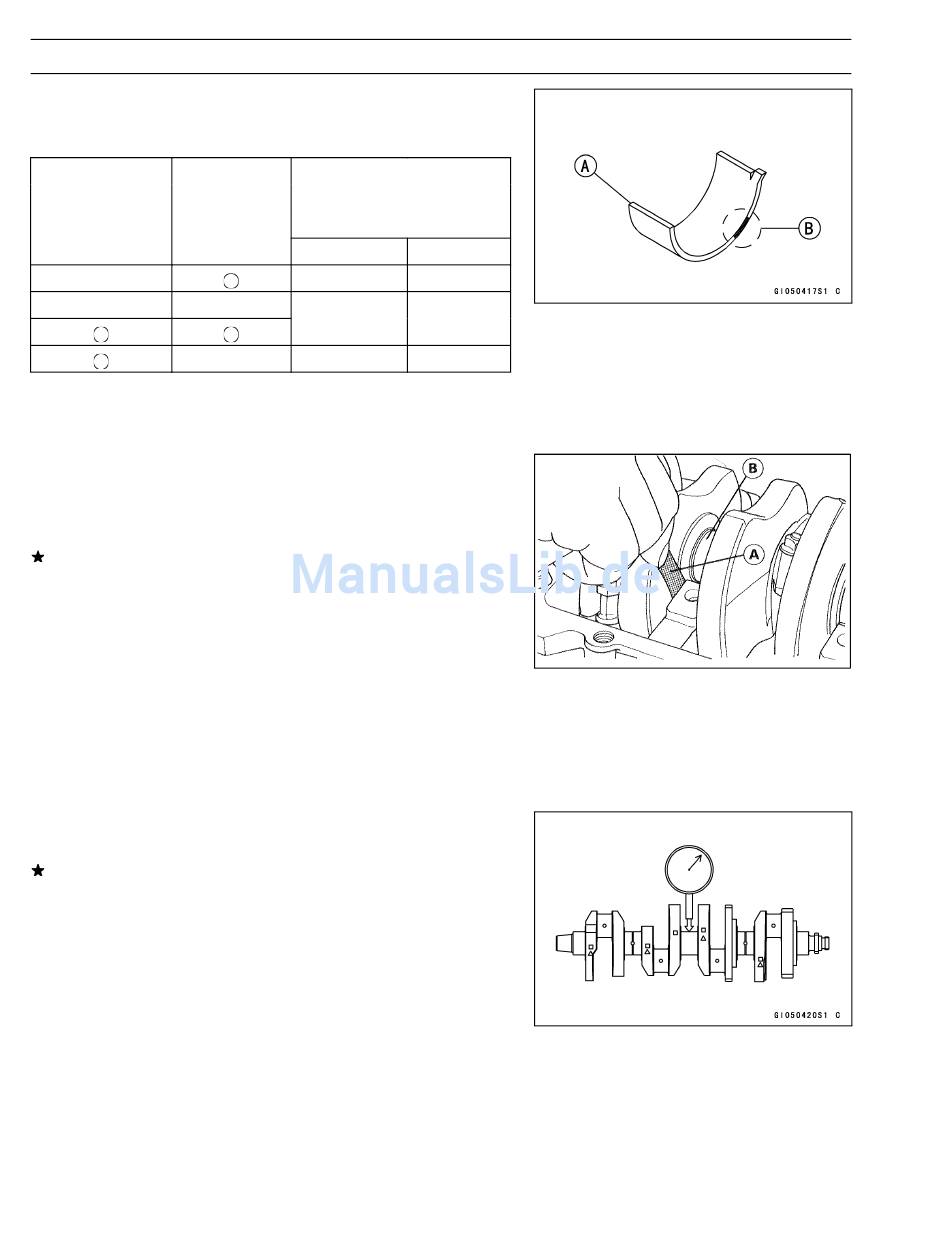

Die richtige Lagerschale [A] für die Kombination aus
Pleuel und Kurbelwellenkennzeichnung auswählen.
Größe/Farbe [B]
Pleuelfußseite
Pleuelfuß-
Innendurch-
zapfen
messer
Durchmesser
Markierung
Markierung
Keine
Keine
Keine
Keine
•
Die neuen Lagerschalen in den Pleuel einbauen und das
Spiel zwischen Pleuelfußzapfen und Wellenzapfen mit
Plastigauge messen.
Kurbelwellenseitenspiel
•
Eine Fühllehre [A] zwischen dem Kurbelwellenlager und
der Kurbelwellenstrebe am Wellenzapfen (Nr. 2) [B] zur
Spielmessung einführen.
Wenn das Spiel den Wartungsgrenzwert überschreitet,
die Kurbelgehäusehälften als einen Satz ersetzen.
○
Die obere und untere Kurbelgehäusehälfte sind ab
Werk so bearbeitet, dass sie passen, und beide Kur-
belgehäusehälften müssen als eine Baugruppe ersetzt
werden.
Kurbelwellenseitenspiel
Standard:
Wartungsgrenzwert:
Kurbelwellenschlag
•
Den Kurbelwellenschlag messen.
Wenn der Messwert den Wartungsgrenzwert überschrei-
tet, die Kurbelwelle ersetzen.
Kurbelwellenschlag
Standard:
Wartungsgrenzwert:
Lagerschale
Größe/Farbe
Braun
Schwarz
Blau
ANMERKUNG
0,05–0,20 mm
0,40 mm
TIR 0,02 mm oder weniger
TIR 0,05 mm
Teile-Nr.
92139–1110
92139–1109
92139–1108
