5-32 MOTOROBERSEITE
Zylinder, Kolben

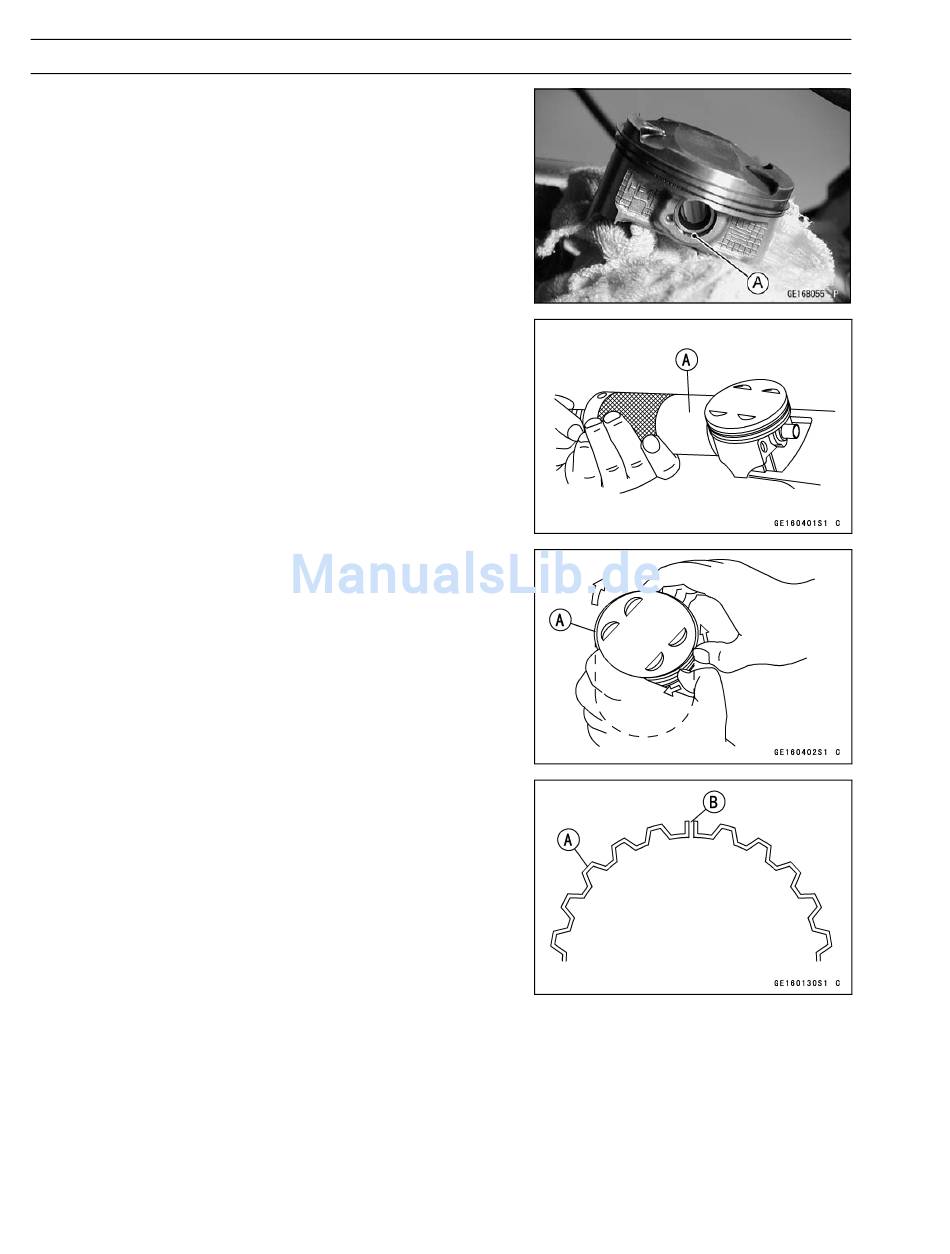

Ausbau des Kolbens

•
Den Zylinder ausbauen (siehe Ausbau des Zylinders).
•
Ein sauberes Tuch unter den Kolben platzieren und die
Sicherungsringe für die Kolbenbolzen [A] von der Außen-
seite jedes Kolbens ausbauen.
•
Die Kolbenbolzen entfernen.
Sonderwerkzeug -
Kolbenbolzenabzieher: 57001–910 [A]
•
Die Kolben ersetzen.
•
Die Ringöffnung vorsichtig mit den Daumen auseinander
drücken und dann auf die Gegenseite des Rings [A] drü-
cken, um ihn herauszunehmen.
•
Den dreiteiligen Ölring mit den Daumen auf die gleiche
Weise ausbauen.

Einbau des Kolbens

•
Die Ölringdehnvorrichtung mit einer Öllösung auf Molyb-
dändisulfid-Basis schmieren und die Ölringdehnvorrich-
tung [A] in die Nut des unteren Kolbenrings einsetzen,
sodass die Enden [B] zusammenstoßen.
•
Auf die Kolbenringe aus Stahl eine Öllösung auf Molybd-
ändisulfid-Basis auftragen und die Kolbenringe aus Stahl
über bzw. unter dem Ölringexpander montieren.
○
Die Kolbenringe aus Stahl mit den Daumen soweit aus-
einander drücken, dass der Kolbenring über den Kolben
passt.
○
Den Kolbenring aus Stahl aus der unteren Kolbenringnut
entfernen.
○
Die Kolbenringe aus Stahl haben weder "Oberseite"
noch "Unterseite".
ANMERKUNG
