11-8 ACHSANTRIEB
Kettenrad, Kupplung

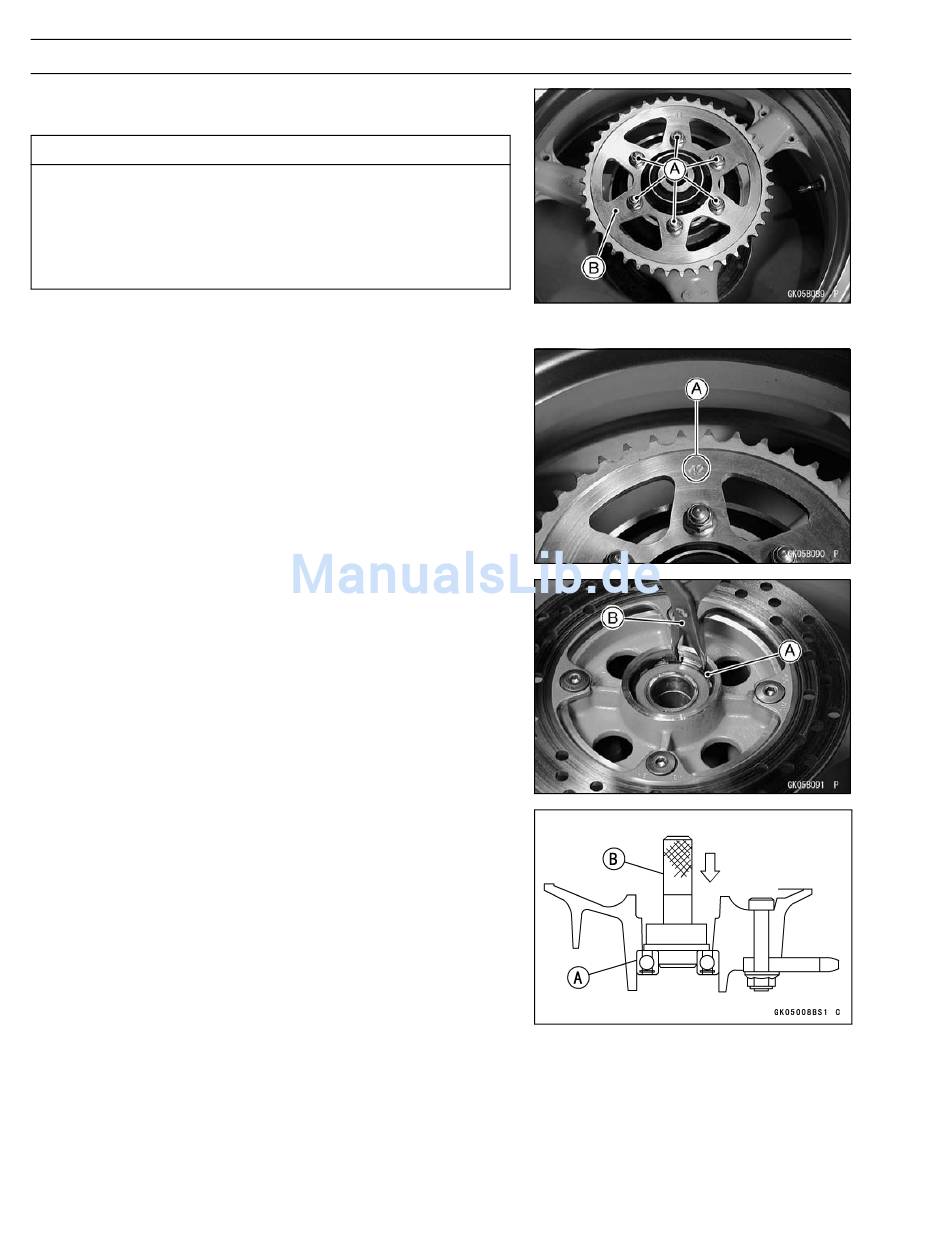

Ausbau des hinteren Kettenrades
•
Das Hinterrad ausbauen (siehe Kapitel Räder/Reifen).
Das Rad nicht so ablegen, dass die Bremsscheibe
nach unten zeigt. Dadurch kann die Bremsscheibe
beschädigt werden oder sich verziehen. Klötzer un-
ter das Rad legen, sodass die Bremsscheibe nicht
den Boden berührt.
•
Die hinteren Kettenradmuttern [A] entfernen.
•
Das hintere Kettenrad [B] entfernen.
Einbau des hinteren Kettenrades
•
Das Kettenrad so einbauen, dass die Markierung mit der
Zähnezahl [A] nach außen zeigt.
•
Die hinteren Kettenradmuttern festziehen.
Anzugsmoment -
Hintere Kettenradmutter: 59 Nm (6,0 kgf·m)
•
Das Hinterrad einbauen (siehe Kapitel Räder/Reifen).
Ausbau des Kupplungslagers
•
Entfernen:
Kupplung
Schmierfettdichtung
Sicherungsring [A]
Sonderwerkzeug -
Montagezange für Innensicherungsringe:
57001–143 [B]
•
Das Lager [A] durch einen leichten Schlag von der Rad-
seite aus entfernen.
Sonderwerkzeug -
Lagermontagesatz: 57001–1129 [B]
VORSICHT
