4-12 KÜHLANLAGE
Wasserpumpe
•
Die mechanische Dichtung, die Öldichtung und den
Rundring ersetzen, da diese Teile beim Ausbau beschä-
digt werden.
•
Die Lippendichtung reichlich mit Hochtemperaturfett ein-
fetten.
•
Auf die Außenseite der Öldichtung Öl auftragen.
•

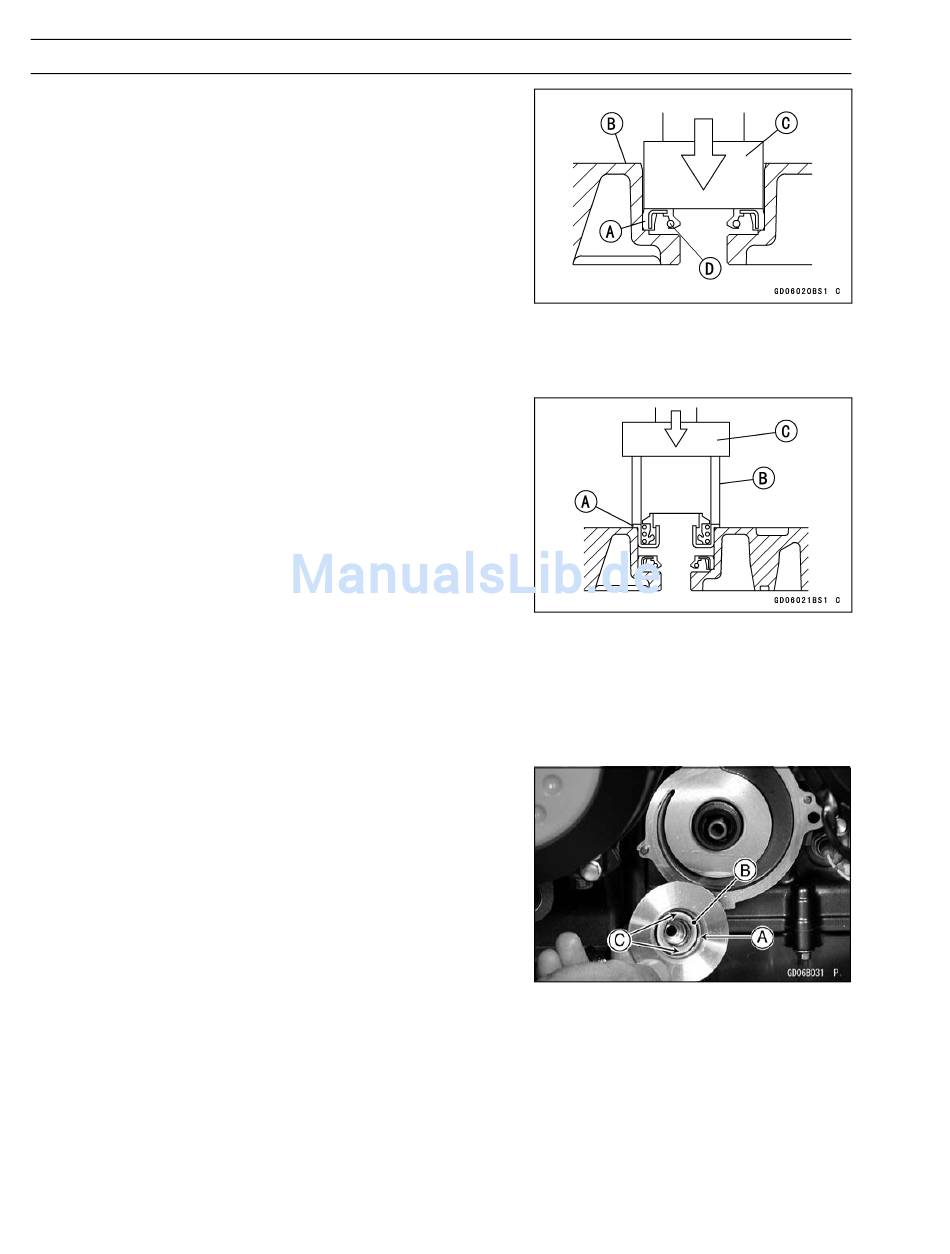

Die Öldichtung [A] im Wasserpumpengehäuse [B] mit
dem Lager-Montagewerkzeug [C] eindrücken, sodass
die Federseite [D] der Dichtlippen zur Innenseite des
Wasserpumpengehäuses zeigt.
•
Die Öldichtung bis zum Anschlag einpressen.
Sonderwerkzeug -
Lagermontagesatz: 57001–1129
○
Da die neue mechanische Dichtung eine Klebfläche be-
sitzt, auf der Außenseite des Gehäuses keine Flüssig-
dichtung auftragen.
•
Den Flansch [A] der mechanischen Dichtung mit einer
Hülse [B] und einem Lager-Montagewerkzeug [C] ein-
drücken, bis der Dichtungsflansch an der Verengung an-
stößt.
Hülseninnendurchmesser :
26,5 mm–28 mm
Hülsenaußendurchmesser :
31,7 mm oder größer
Sonderwerkzeug -
Lagermontagesatz: 57001–1129
•
Die beiden Gleitflächen der neuen mechanischen Dich-
tung mit einem Lösungsmittel mit hohem Flammpunkt
(beispielsweise Spiritus) reinigen und etwas Kühlflüssig-
keit auftragen, um eine Erstschmierung der mechani-
schen Dichtung zu gewährleisten.
•
Auf die Gummidichtung [A] und den Sitz der Dichtung
[B] Kühlflüssigkeit auftragen und die Gummidichtung [C]
und den Dichtsitz mit der Hand bis zum Anschlag auf den
Pumpenrotor drücken.
Anzugsmoment -
Wasserpumpen-Rotorschraube:
(1,0 kgf·m)
ANMERKUNG
9,8
Nm
