6-12 KUPPLUNG
Kupplung

Einbau der Kupplung

•

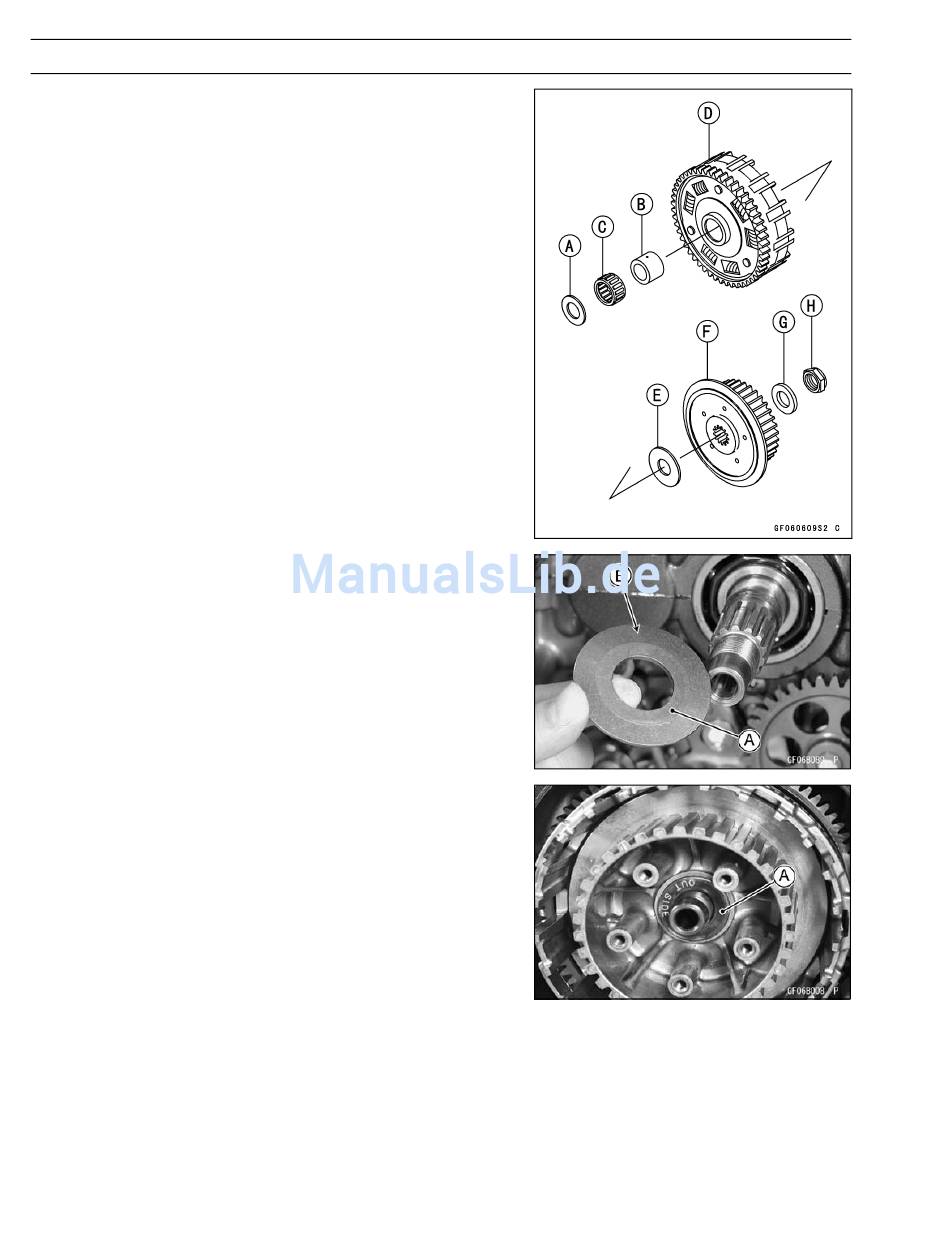

Die folgenden Teile auf der Antriebswelle montieren.
[A] Distanzstück
[B] Hülse
[C] Nadellager
[D] Kupplungsgehäuse
[E] Distanzstück
[F] Kupplungsnabe
[G] Unterlegscheibe
[H] Mutter
○
Das Distanzstück [A] so einsetzen, dass die konische
Seite [B] nach innen zeigt.
○
Die Unterlegscheibe [A] so einsetzen, dass die Markie-
rung OUTSIDE nach außen zeigt.
○
Die Kupplungsnabenmutter ersetzen.
○
Die untere Kupplungsnabe festhalten und die Kupplungs-
nabenmutter anziehen.
Sonderwerkzeug -
Kupplungshalterung: 57001–1243
Anzugsmoment -
Kupplungsnabenmutter 135 Nm (14 kgf·m)
