3-80 KRAFTSTOFFANLAGE
Teillastventil-Stelleinheit (Servicecode 62)
Überprüfung der Eingangsspannung
○
Die Batterie muss voll aufgeladen sein.
•
Den Zündschlüssel in Stellung OFF drehen.
•
Das Drosselklappengehäuse ausbauen (siehe Ausbau
des Drosselklappengehäuses).
•

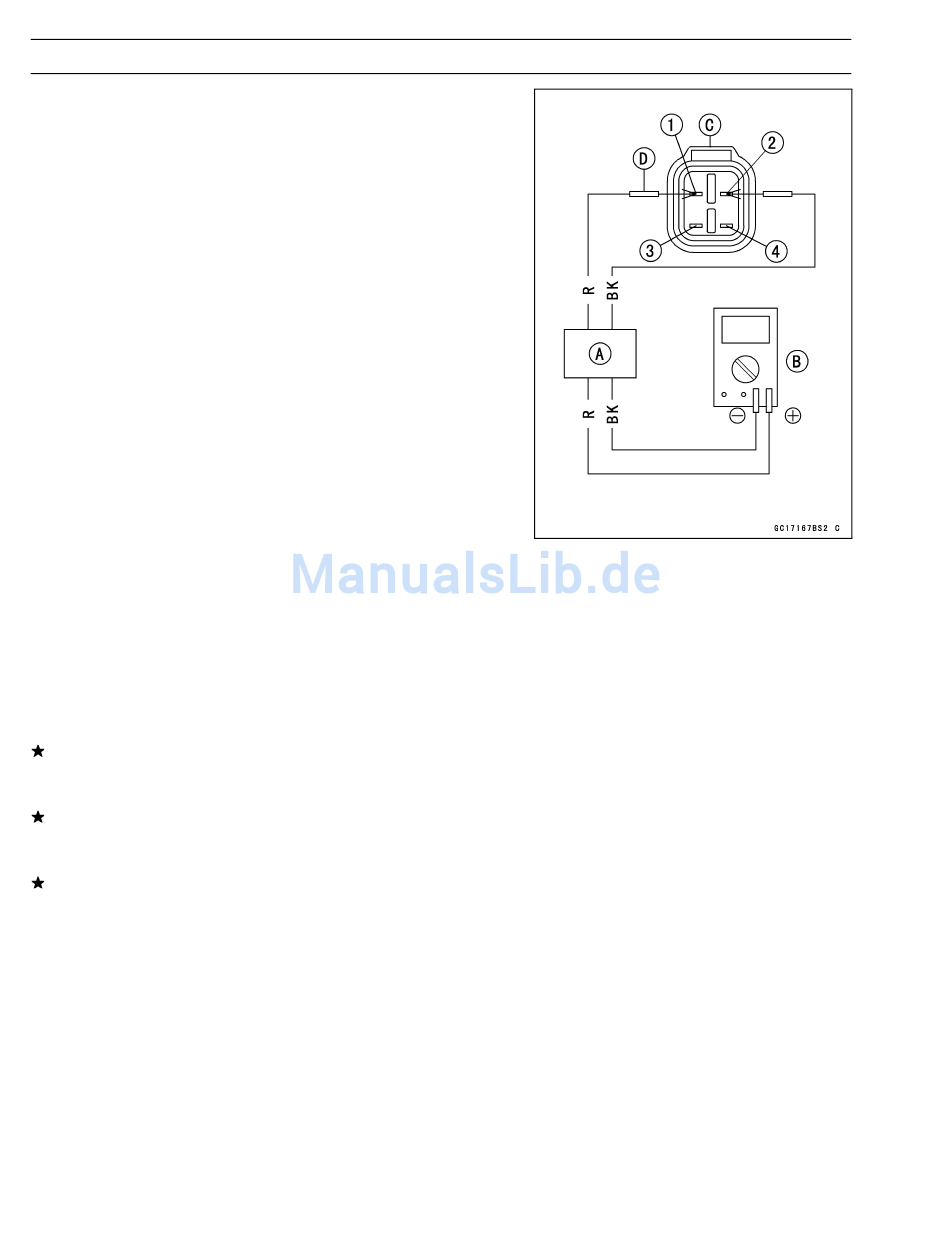

Einen Spitzenspannungsadapter [A] und das Digitalmulti-
meter [B] am Verbinder [C] mit dem Nadeladaptersatz [D]
anschließen.
Empfohlenes Werk-
zeug: -
Sonderwerkzeug -
Nadeladaptersatz: 57001–1457
Eingangsspannung an der Teillastventil-Stelleinheit
Anschlüsse am Kabelbaumverbinder
(I) Messgerät (+) → Ader BK/BL [1]
Messgerät (–) → Ader P/BL [2]
(II) Messgerät (+) → Ader G [3]
Messgerät (–) → Ader W/BL [4]
•
Die Eingangsspannung der Stelleinheit bei ausgeschalte-
tem Motor und angeschlossenem Verbinder messen.
•
Den Zündschlüssel in Stellung ON drehen.
Eingangsspannung an der Stelleinheit
Standard: Ca. 8,5–10,5 V-
Wenn die Stelleinheit nicht funktioniert, obwohl der Mess-
wert innerhalb der Sollwerte liegt, die Stelleinheit erset-
zen.
Liegt der Messwert außerhalb der Sollwerte, die Verka-
belung zur ECU überprüfen (siehe Verdrahtungsplan in
diesem Abschnitt).
Wenn die Verkabelung in Ordnung ist, den Massean-
schluss und die Stromversorgung der ECU prüfen (siehe
Abschnitt ECU).
ANMERKUNG
Spitzenspannungsadapter
Typ: KEK-54–9–B
Marke: KOWA SEIKI
