6-6 KUPPLUNG

Kupplungshebel und Kupplungszug

Überprüfung des Kupplungshebelspiels
•
Weitere Hinweise finden Sie im Abschnitt Überprüfung
der Kupplungseinstellung im Kapitel Regelmäßige War-
tung.

Einstellung des Kupplungshebelspiels

•
Weitere Hinweise finden Sie im Abschnitt Überprüfung
der Kupplungseinstellung im Kapitel Regelmäßige War-
tung.

Ausbau des Kupplungszugs

•

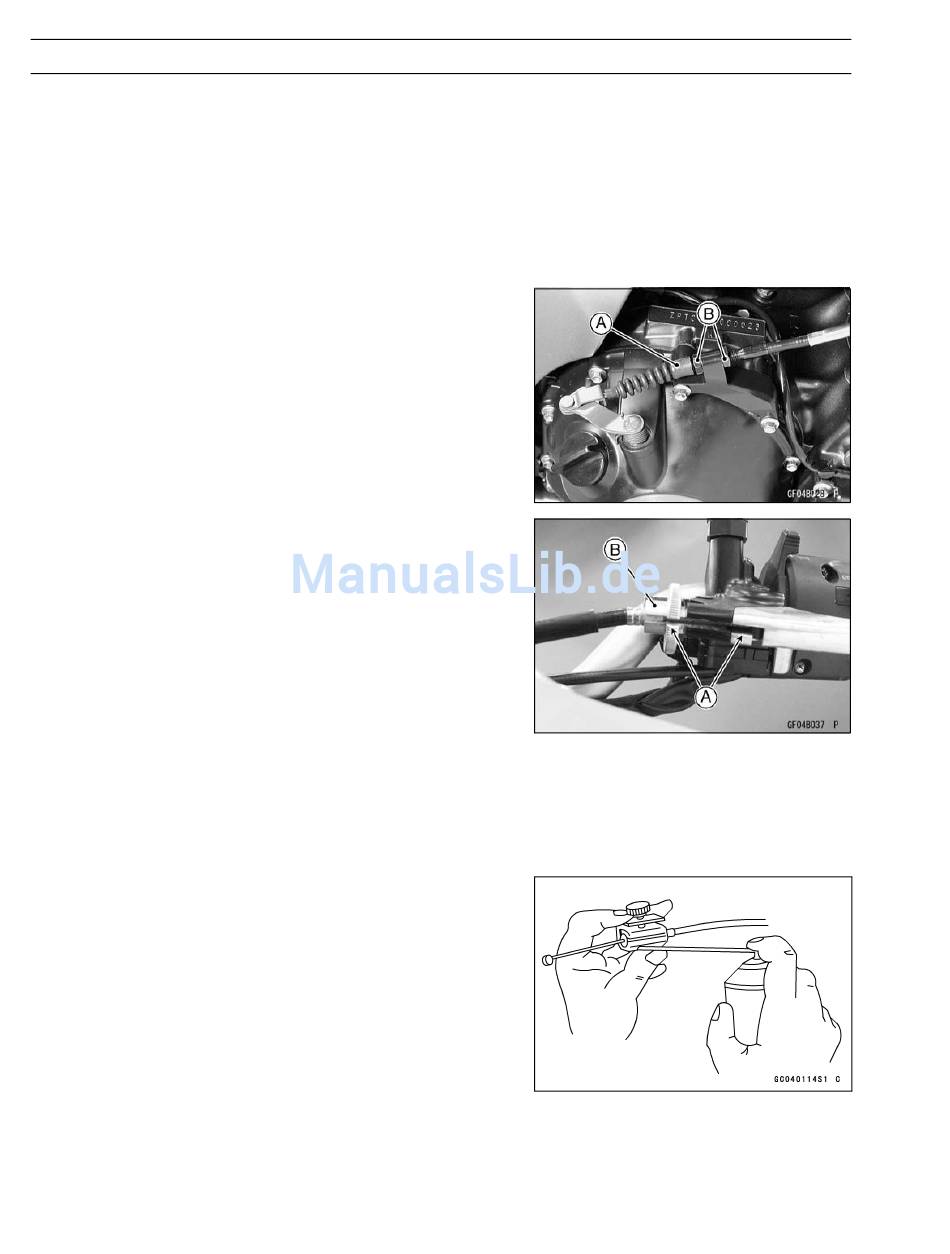

Die Staubschutzkappe [A] am unteren Ende des Kupp-
lungszugs abschieben.
•
Die Muttern [B] lockern und das untere Ende des Kupp-
lungszugs verschieben, so dass der Kupplungszug viel
Spiel hat.
•
Die Einstellschraube eindrehen.
•
Die Schlitze [A] im Kupplungshebel und die Einstell-
schraube [B] auf einander ausrichten und dann den
Seilzug am Kupplungshebel aushaken.
•
Die Spitze der Kupplungszugseele aus dem Kupplungs-
freigabehebel aushaken.
•
Den Ausrückhebel zur Vorderseite des Motorrads drü-
cken und mit Klebeband am Kupplungsdeckel befestigen,
damit die Ausrückwelle nicht herausfällt.
•
Den Kupplungszug aus dem Rahmen ziehen.

Einbau des Kupplungszugs

•
Den Kupplungszug korrekt verlegen (siehe Anhang).
•
Den Kupplungszug einstellen (siehe Abschnitt Überprü-
fung der Kupplungseinstellung im Kapitel Regelmäßige
Wartung).

Kupplungszugschmierung

Immer wenn ein Kupplungszug ausgebaut wird, den
Kupplungszug wie folgt schmieren.
•
Einen dünnen Fettfilm auf das obere und untere Ende des
Kupplungszugs auftragen.
•
Den Seilzug mit einem Rost hemmenden Mittel mit Krie-
cheigenschaften schmieren.
