Zylinder, Kolben

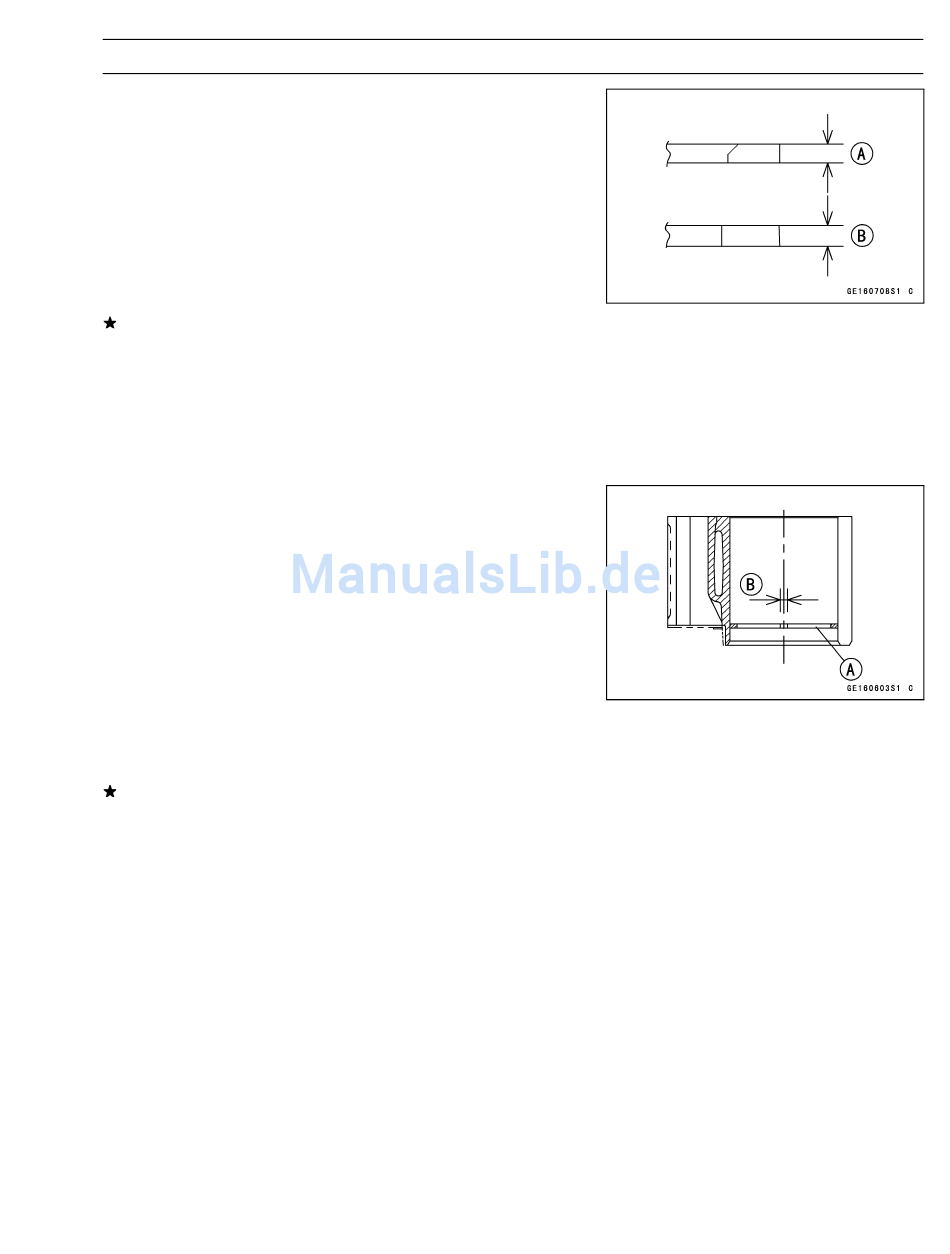

Kolbenringdicke

•
Die Kolbenringdicke messen.
○
Mit der Mikrometerschraube an mehreren Stellen des
Rings messen.
Kolbenringdicke
Oben [A]
Zweiter Kolbenring
[B]
Wenn eines der Maße für einen der Kolbenringe den War-
tungsgrenzwert überschreitet, alle Kolbenringe ersetzen.
○
Werden neue Kolbenringe in einen gebrauchten Kolben
eingesetzt, auf ungleichmäßigen Nutverschleiß kontrol-
lieren. Die Ringe müssen genau parallel zu den Nuten-
kanten verlaufen. Anderenfalls den Kolben ersetzen.

Kolbenring-Endspalt

•
Den Kolbenring [A] in den Zylinder einsetzen, dabei mit
dem Kolben den Ring rechtwinklig halten. Dicht am der
Zylinderunterseite ansetzen, da dort der Zylinderver-
schleiß gering ist.
•
Den Spalt [B] zwischen den Enden des Rings mit einer
Fühllehre messen.
Kolbenring-Endspalt
Oben
Zweiter Kolbenring
Wenn der Endspalt eines Rings größer ist als der War-
tungsgrenzwert, alle Ringe ersetzen.
Standard Wartungsgrenzwert
0,77– 0,70 mm
0,79 mm
0,77– 0,70 mm
0,79 mm
ANMERKUNG
Standard Wartungsgrenzwert
0,20–0,35
mm
0,35–0,50
mm
0,6 mm
0,8 mm
MOTOROBERSEITE 5-35
