6-14 KUPPLUNG
Kupplung
Überprüfung der Kupplungsscheibe
•
Die Dicke der Reibscheibe prüfen (siehe Überprüfung von
Kupplungsscheibe auf Verschleiß und Beschädigung).
•

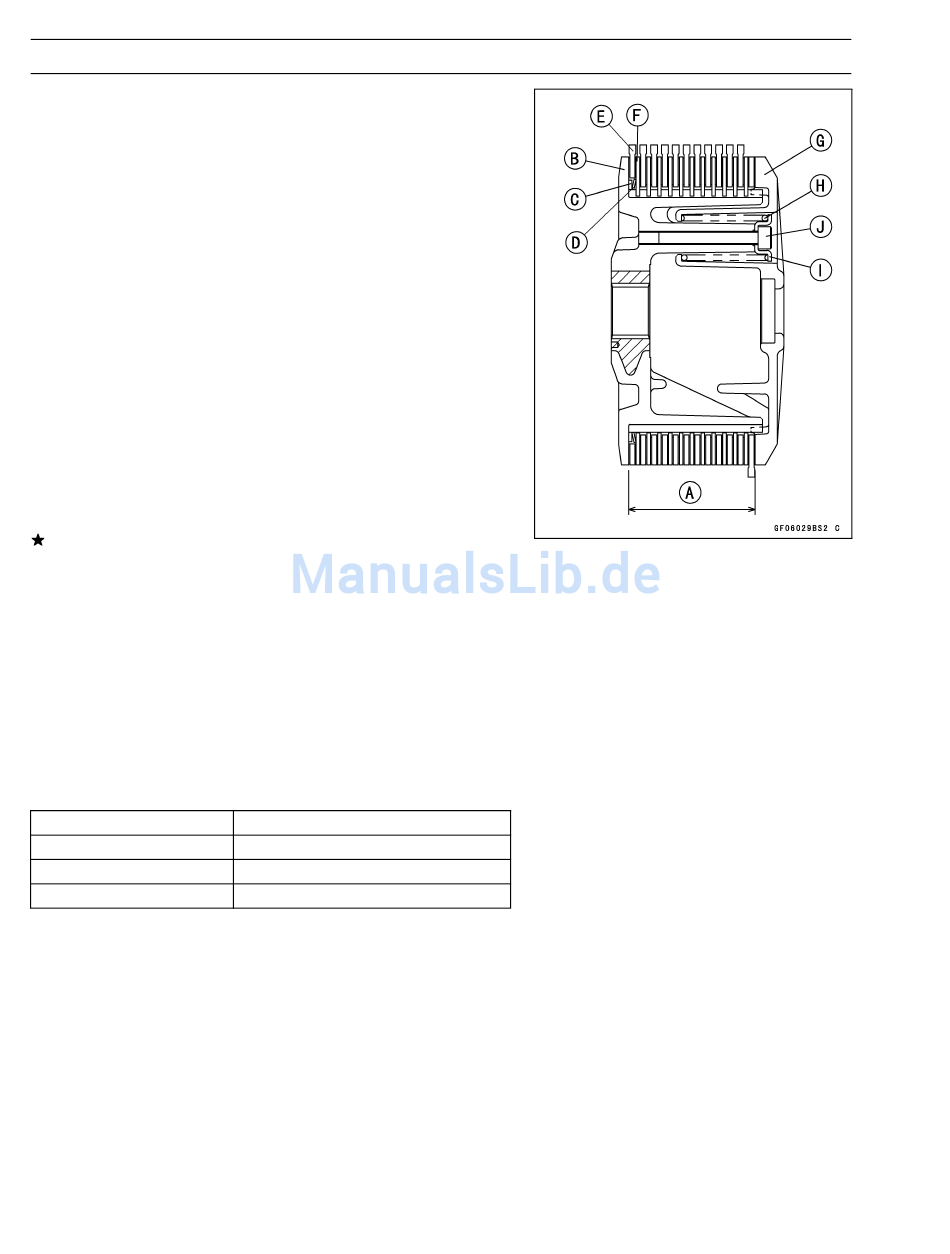

Die Länge [A] der Kupplungsscheibenbaugruppe, wie
dargestellt, messen.
○
Zusammenbau:
Kupplungsnabe [B]
Federsitz [C]
Feder [D]
Reibscheiben [E]
Stahlplatten [F]
Federplatte [G]
Federn [H]
Federhalterungen [I]
Federschrauben [J]
Anzugsmoment -
Einspurfederschrauben: 8,8 Nm (0,9 kgf·m)
Einbau der Kupplungsscheibe
Standard: 48,4–49,0 mm
Liegt die Länge nicht innerhalb der Sollwerte, die Länge
einstellen (siehe Einstellung der Kupplungsscheibe).

Einstellung der Kupplungsscheibe

•
Die Länge der Kupplungsscheibenbaugruppe prüfen und
dann die Stahlscheiben ersetzen, mit denen die Länge
auf den Sollbereich eingestellt wird.
•
Entfernen:
Federschrauben
Federhalterungen
Federn
Federplatte
•
Die folgenden Stahlscheiben ersetzen.
Teile-Nr.
13089–1073
13089–1084
13089–1115
○
Nicht die Stahlscheibe mit 2,0 mm Dicke und 2,6 mm
Dicke zugleich verwenden.
•
Die ausgebauten Teile wieder einbauen und die Länge
der Kupplungsscheibenbaugruppe kontrollieren.
Anzugsmoment -
Einspurfederschrauben: 8,8 Nm (0,9 kgf·m)
Dicke
2,0 mm
2,3 mm (STD)
2,6 mm
ANMERKUNG
