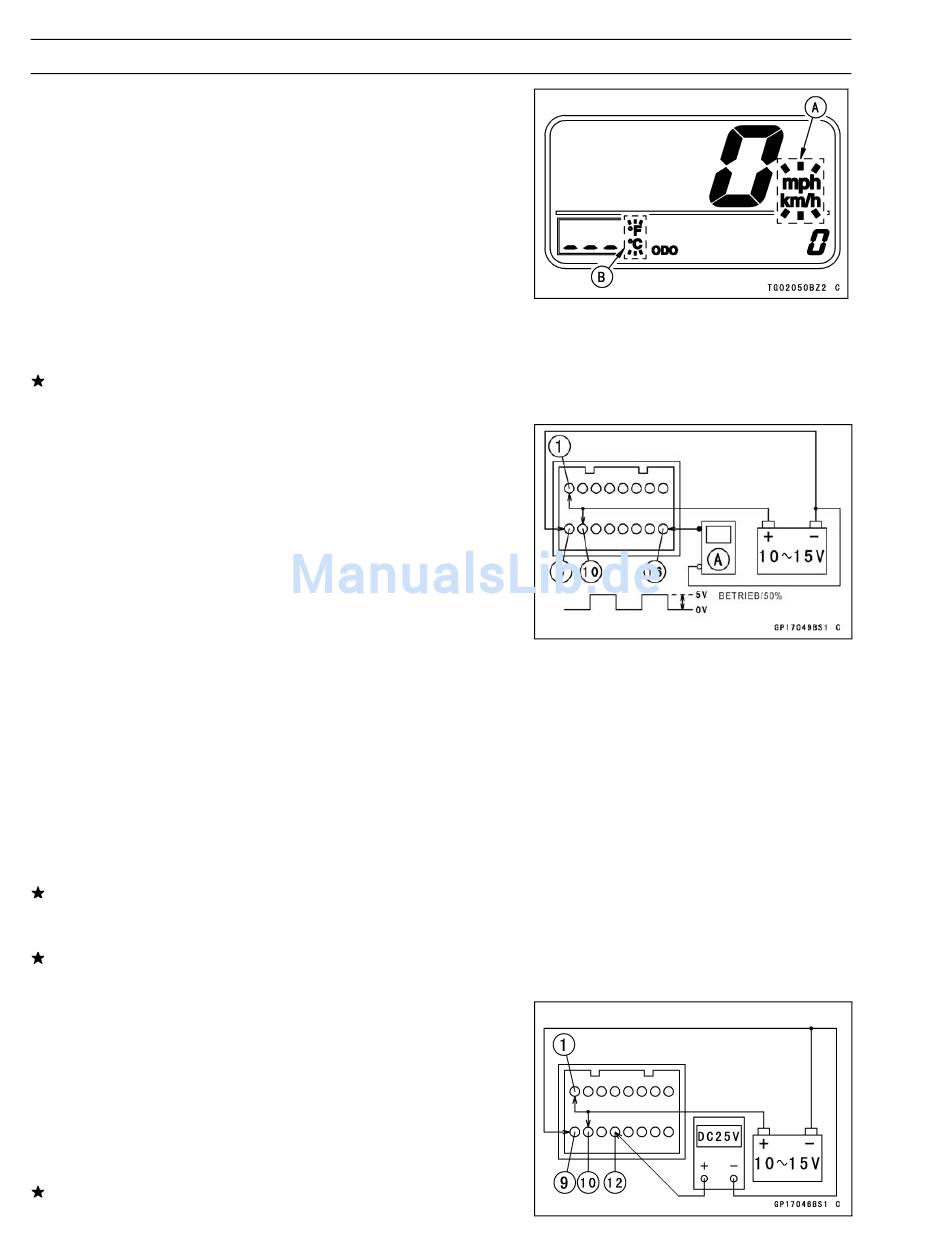

16-76 ELEKTRIK
Instrumentenblock
•
Den Kilometerzählerbetrieb ODO aufrufen.
•
Jedes Mal, wenn die Taste RESET betätigt wird während
die Taste MODE gedrückt bleibt, muss die Anzeige [A] [B]
auf Mile und °F, auf Mile und °C, auf km und °F und auf
km und °C umschalten.
○
Bei der Anzeige Mile/km kann zwischen den angloame-
rikanischen und den metrischen Maßeinheiten (Meilen
und Kilometer) umgeschaltet werden.Vor dem Fahren
kontrollieren, ob entsprechend den geltenden lokalen
Vorschriften die Geschwindigkeit in Kilometer oder Mei-
len angezeigt wird.
Wenn die Anzeige nicht funktioniert und sich nicht einstel-
len lässt, den Instrumentenblock ersetzen.
Prüfung des Tachometers:
•
Die Batterie 12 V und die Anschlüsse so anschließen, wie
unter "Prüfung der Segmente der Flüssigkristallanzeige
(LCD)" beschrieben wird.
•
Die Geschwindigkeit entspricht einer bestimmten Ein-
gangsfrequenz, die im Oszillator [A] angezeigt wird,
wenn an Anschluss [16] ein Rechteckwellensignal (siehe
Abbildung) eingespeist wird.
○
Eine Anzeige von 60 mph entspricht einer Eingangsfre-
quenz von etwa 141 Hz.
○
Bei einer Eingangsfrequenz von etwa 88 Hz werden etwa
60 km/h angezeigt.
•
Wenn kein Oszillator verfügbar ist, kann das Tachometer
wie folgt geprüft werden:
○
Den Instrumentenblock einbauen.
○
Das Hinterrad mit einem Stützbock aufbocken.
○
Den Zündschlüssel in die Stellung ON drehen.
○
Das Hinterrad mit der Hand drehen.
○
Auf dem Tachometer muss die Geschwindigkeit ange-
zeigt werden.
Wenn das Tachometer nicht funktioniert, die Stromver-
sorgung für den Drehzahlsensor und den Drehzahlsensor
kontrollieren.
Wenn die Stromversorgung anliegt und der Drehzahlsen-
sor funktionsfähig ist, den Instrumentenblock ersetzen.
Überprüfung
der
Drehzahlsensors:
•
Die Batterie 12 V und die Anschlüsse so anschließen, wie
unter "Prüfung der Segmente der Flüssigkristallanzeige
(LCD)" beschrieben wird.
•
Das Handprüfgerät auf einen Messbereich von 25 V
Gleichstrom einstellen und mit dem Anschluss [12] und
Masse verbinden.
Beträgt die Spannung weniger als 8 V, den Instrumenten-
block ersetzen.
ANMERKUNG
Betriebsspannung
des
