Zündanlage
Überprüfung der
Zündkerzenstecker)
•
Die Zündspulen ausbauen (Hinweise dazu in diesem Ka-
pitel).
•

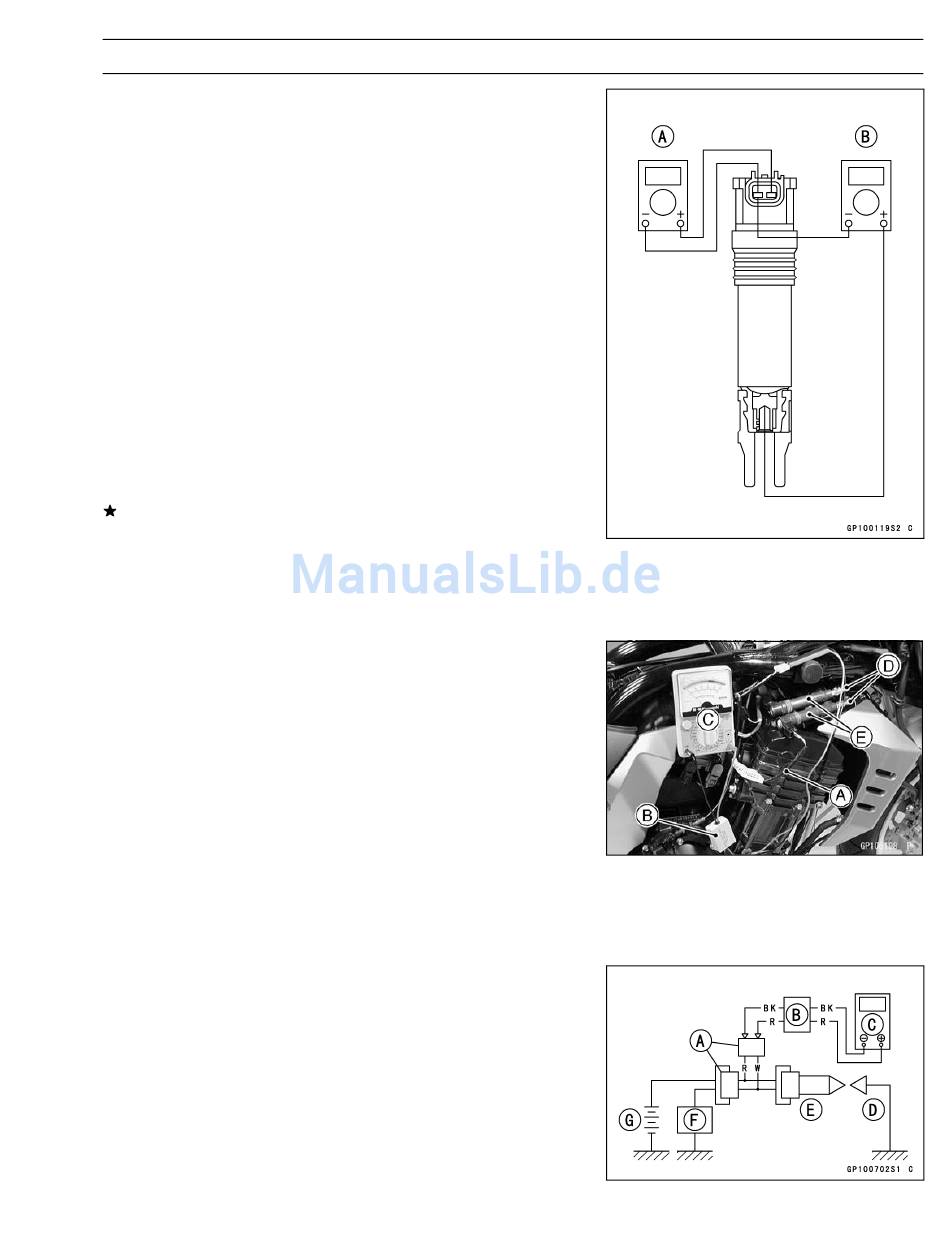

Den Widerstand der Primärwicklung [A] wie folgt messen.
○
Das Handprüfgerät mit den Spulenanschlüssen verbin-
den.
○
Das Handprüfgerät auf den Messbereich × 1 Ω einstellen,
und den Messwert ablesen.
•
Den Widerstand der Sekundärwicklung [B] wie folgt mes-
sen.
○
Das Handprüfgerät mit dem Zündkerzenanschluss und
dem Spulenanschluss (–) verbinden.
○
Das Prüfgerät auf den Messbereich × 1 kΩ einstellen, und
den Messwert ablesen.
Widerstand der Zündspulenwicklung
Primärwicklungen:
Sekundärwicklungen:
Wenn das Prüfgerät andere Werte anzeigt, die Zündspule
ersetzen.
Spitzenspannung der Primärwicklung der Zündspule
○
Die Batterie muss voll aufgeladen sein.
•
Die Zündspulen ausbauen (Hinweise dazu in diesem Ka-
pitel), aber die Zündkerzenstecker nicht entfernen.
•
Die Primärspitzenspannung wie folgt messen.
○
Einen handelsüblichen Adapter für Spitzenspannung
[B] an dem Handprüfgerät [C] anschließen, das auf den
Messbereich × 250 Volt Gleichspannung eingestellt ist.
○
Den Adapter an dem Spitzenspannungsadapter [A]
für die Kabelader anschließen, der zwischen dem
Zündspulenverbinder und der Zündspulenwicklung an-
geschlossen ist.
○
Eine neue Zündkerze [D] an jede Zündspule [E] anschlie-
ßen und mit der Motormasse verbinden.
[F] ECU
[G] Batterie
Empfohlenes Werkzeug -
Sonderwerkzeuge -
Handprüfgerät: 57001–1394
Kabelader-Spitzenspannungsadapter:
57001–1449
Primärkabelanschluss
Adapter (R, +) zum Kabelader-
Spitzenspannungsadapter (W)
Adapter (BK,–) zum Kabelader-
Spitzenspannungsadapter (R)
Zündspule (Zündspule
1,04–1,56 Ω
10,8–16,2 kΩ
ANMERKUNG
Spitzenspannungsadapter
Typ: KEK-54-9-B
Marke: KOWA SEIKI
mit
ELEKTRIK 16-47
