Zylinderkopf

Einbau des Zylinderkopfes

○
Der Nockenwellendeckel ist für den Zylinderkopf pas-
send bearbeitet, so dass beim Einbau eines neuen Zy-
linderkopfs der mit dem neuen Zylinderkopf gelieferte
Nockenwellendeckel verwendet werden muss.
•
Eine neue Zylinderkopfdichtung und neue Schlagbolzen
einbauen.
•

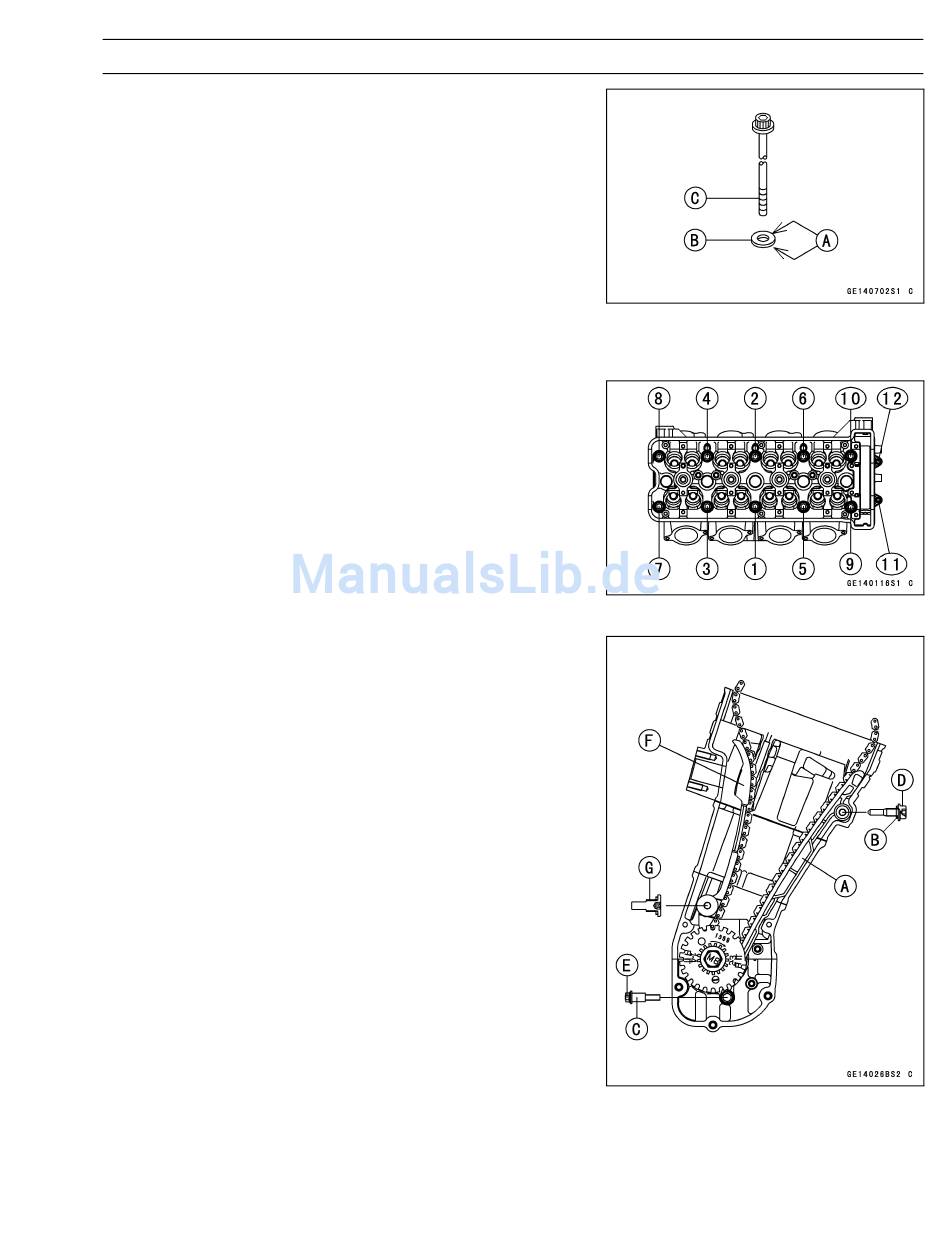

Auf beide Seiten [A] der Unterlegscheiben [B] für die
Zylinderkopfschrauben und auf die Gewinde der Zylin-
derkopfschrauben [C] eine Öllösung auf Molybdändisul-
fid-Basis auftragen.
•
Die Zylinderkopfschrauben M10 in der Anziehreihenfolge
[1–10] festziehen.
Anzugsmoment - Zylinderkopfschrauben (M10):
Erster Schritt
Letzter Schritt Gebrauchte
Schrauben
Neue Schrauben
•
Die Zylinderkopfschrauben M6 [11–12] festziehen.
Anzugsmoment -
Zylinderkopfschrauben (M6) 12 Nm (1,2 kgf·m)
•
Folgende Teile einbauen:
Vordere Nockenwellenkettenführung [A]
Rundring [B]
Hülse [C]
•
Festziehen:
Anzugsmoment -
Obere Schraube der vorderen Nockenwellenket-
tenführung) [D]: 25 Nm (2,5 kgf·m)
Untere Schraube der vorderen Nockenwellenket-
tenführung) [E]: 12 Nm (1,2 kgf·m)
•
Folgende Teile einbauen:
Hintere Nockenwellenkettenführung [F]
•
Festziehen:
Anzugsmoment -
Schraube für hintere Nockenwellenkettenführung
[G]: 25 Nm (2,5 kgf·m)
•
Die Nockenwellen einbauen (siehe Einbau der Nocken-
welle).
ANMERKUNG
20 Nm (2,0 kgf·m)
49 Nm (5,0 kgf·m)
54 Nm (5,5 kgf·m)
MOTOROBERSEITE 5-21
