16-56 ELEKTRIK
Elektrostarteranlage
•

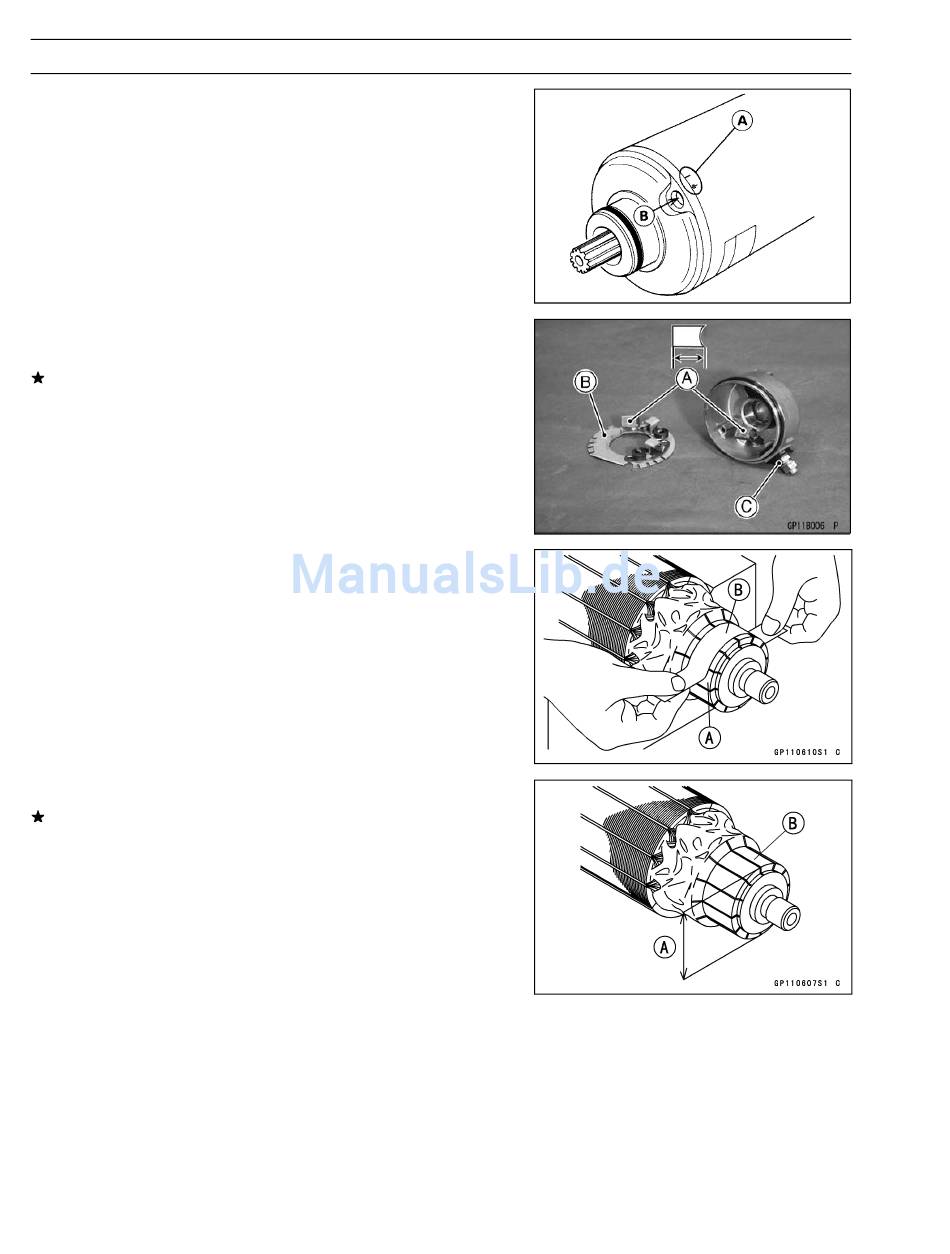

Die Linie [A] auf dem Joch auf die Bohrung der Durch-
gangsschraube [B] ausrichten.
Überprüfung der Kontaktbürsten
•
Die Länge [A] jeder Kontaktbürste messen.
Ist eine Kontaktbürste stärker verschlissen als nach dem
Wartungsgrenzwert zulässig, die Kontaktbürstenhalte-
rung [B] und die Baugruppe der Anschlussschraube [C]
ersetzen.
Länge einer Kontaktbürste des Startermotors
Standard:
Wartungsgrenzwert:
Reinigung und Überprüfung des Kommutators
•
Die Kommutatoroberfläche [A] ggf. mit feinem Schmirgel-
leinen [B] glätten, und die Nuten reinigen.
•
Den Durchmesser [A] des Kommutators [B] messen.
Unterschreitet der Kommutatordurchmesser den War-
tungsgrenzwert, den Startermotor durch einen neuen
Startermotor ersetzen.
Kommutatordurchmesser
Standard:
Wartungsgrenzwert:
12 mm
8,5 mm
28 mm
27 mm
