Maßnahmen zur regelmäßigen Wartung
Überprüfung des Ventilspiels
ANMERKUNG
○
Das Ventilspiel muss bei kaltem Motor (bei Zimmertem-
peratur) überprüft und nachgestellt werden.
•
Entfernen:
Untere Verkleidung (siehe Kapitel Rahmen)
Sensorspulendeckel
Zylinderkopfdeckel (siehe Kapitel Abbau des Zylinder-
kopfdeckels)
•

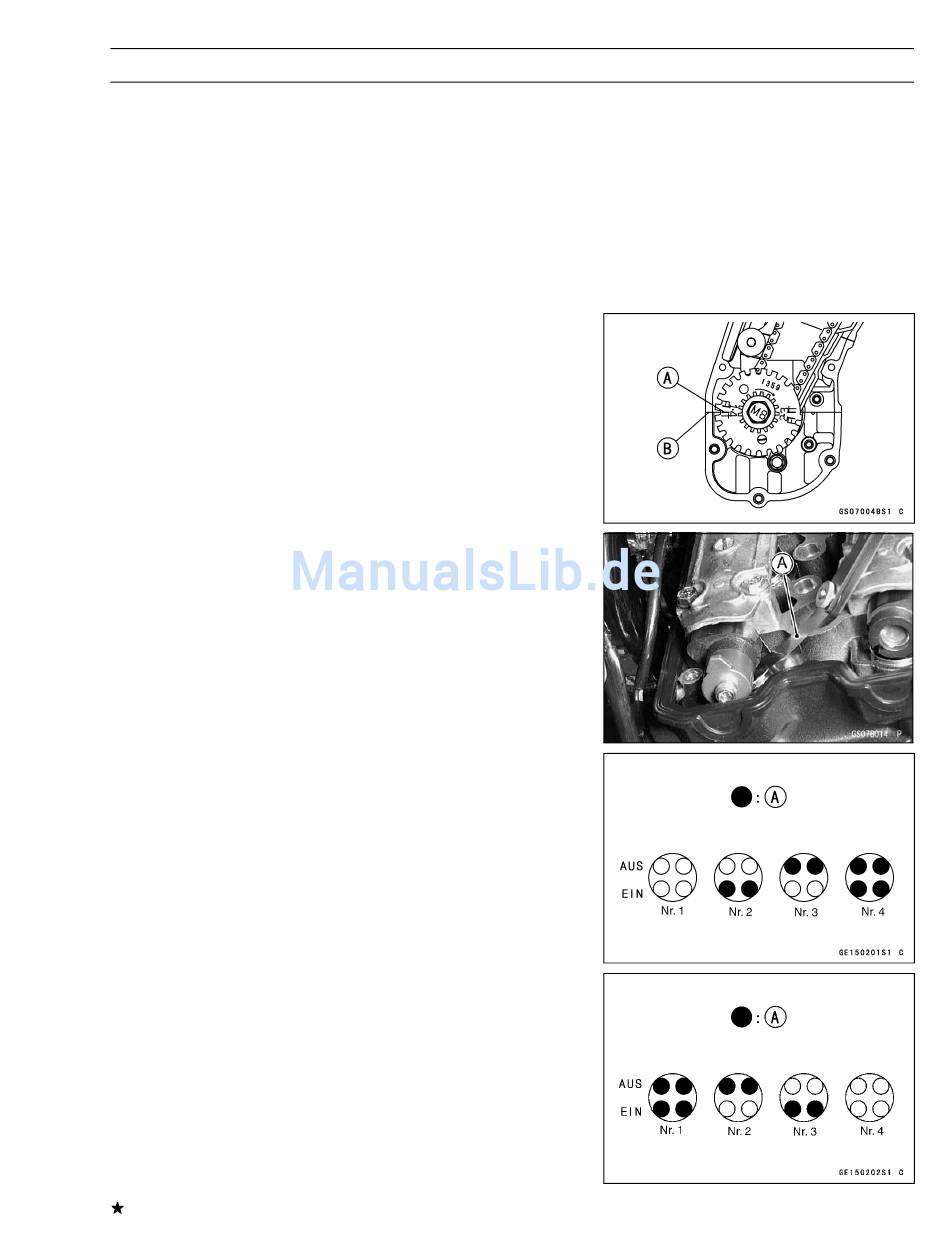

Die Kurbelwelle so drehen, dass der erste und vierte Kol-
ben den oberen Totpunkt erreichen.
OT-Markierung [A] für Kolben 1 u. 4
Ausrichtmarkierung [B]
•
Mit einer Fühllehre [A] das Ventilspiel zwischen dem No-
cken und dem Ventilstößel kontrollieren.
Ventilspiel
Standard: EIN: 0,15–0,24 mm
AUS:0,22–0,31 mm
○
Stellung des vierten Kolbens am oberen Totpunkt
nach Ende des Kompressionshubs:
Einlassventilspiel von Zylinder Nr. 2 und 4
Auslassventilspiel von Zylinder Nr. 3 und 4
Messung am Ventil [A]
○
Stellung des ersten Kolbens am oberen Totpunkt
nach Ende des Kompressionshubs:
Einlassventilspiel von Zylinder Nr. 1 und 3
Auslassventilspiel von Zylinder Nr. 1 und 2
Messung am Ventil [A]
Liegt das Ventilspiel nicht innerhalb der Sollwerte, zu-
nächst das Spiel notieren und dann einstellen.
REGELMÄßIGE WARTUNG 2-29
