13-22 FEDERUNG
Schwinge
•

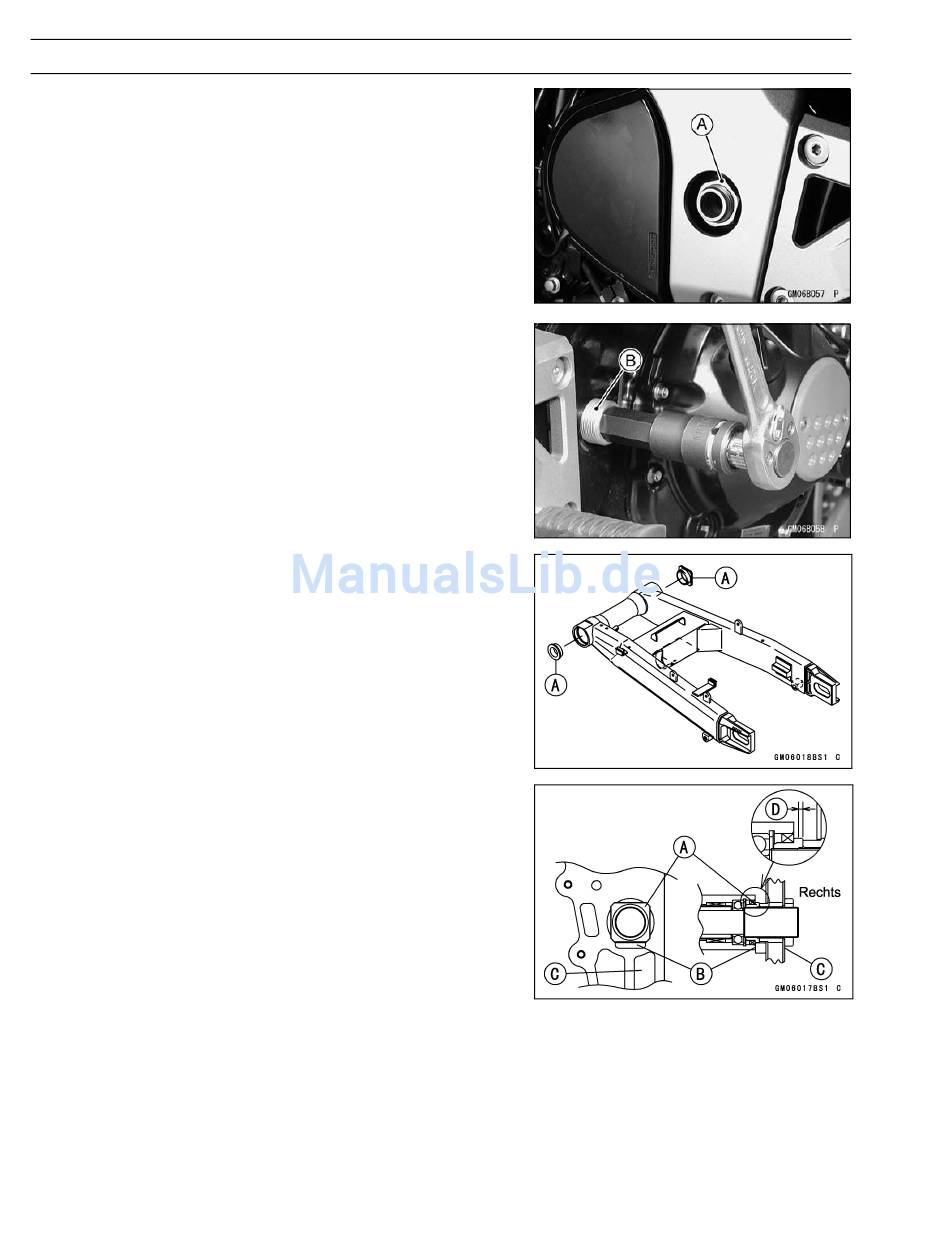

Die Schwingenmutter [A] herausdrehen und die Schwin-
genwelle [B] lockern.
•
Die Schwingenwelle abziehen und die Schwinge entfer-
nen.

Einbau der Schwinge

•
Das Kugellager reichlich mit Fett füllen, ebenso die Na-
dellager und die Schmierfettdichtungen und die Schmier-
nippel mit reichlich Fett füllen.
•
Die Hülsen [A] einbauen.
○
Die rechte Hülse [A] auf den Anschlag [B] im Rahmen [C]
setzen.
•
Die Schwingenwelle von der rechten Seite in den Rah-
men einsetzen.
•
Die Schwingwelle festziehen, sodass das Spiel [D] zwi-
schen der Hülse [A] und dem Rahmen [C] 0 Millimeter
beträgt.
•
Festziehen:
Anzugsmoment -
Schwingenwellenmutter: 127 Nm (13 kgf·m)
•
Die Sicherungsmutter mit dem Steckschlüssel festziehen.
Sonderwerkzeug -
Steckschlüssel: 57001–1370
Anzugsmoment -
Sicherungsmutter
(10,0 kgf·m)
der Schwinge: 98 Nm
