16-60 ELEKTRIK

Lichtanlage

Bei diesem Motorrad kommt ein Tageslichtsystem zum
Einsatz. Im Anschlusskasten befindet sich ein Scheinwer-
ferrelais. Der Scheinwerfer wird nicht eingeschaltet, wenn
zuerst der Zündschlüssel und der Motorstoppschalter be-
tätigt werden. Der Scheinwerfer wird eingeschaltet, sobald
den Starterknopf losgelassen wird, und bleibt eingeschal-
tet, bis der Zündschlüssel in die Stellung OFF gedreht wird.
Der Scheinwerfer erlischt kurzzeitig, wenn den Starterknopf
gedrückt wird, und leuchtet wieder auf, wenn den Starter-
knopf freigegeben wird.

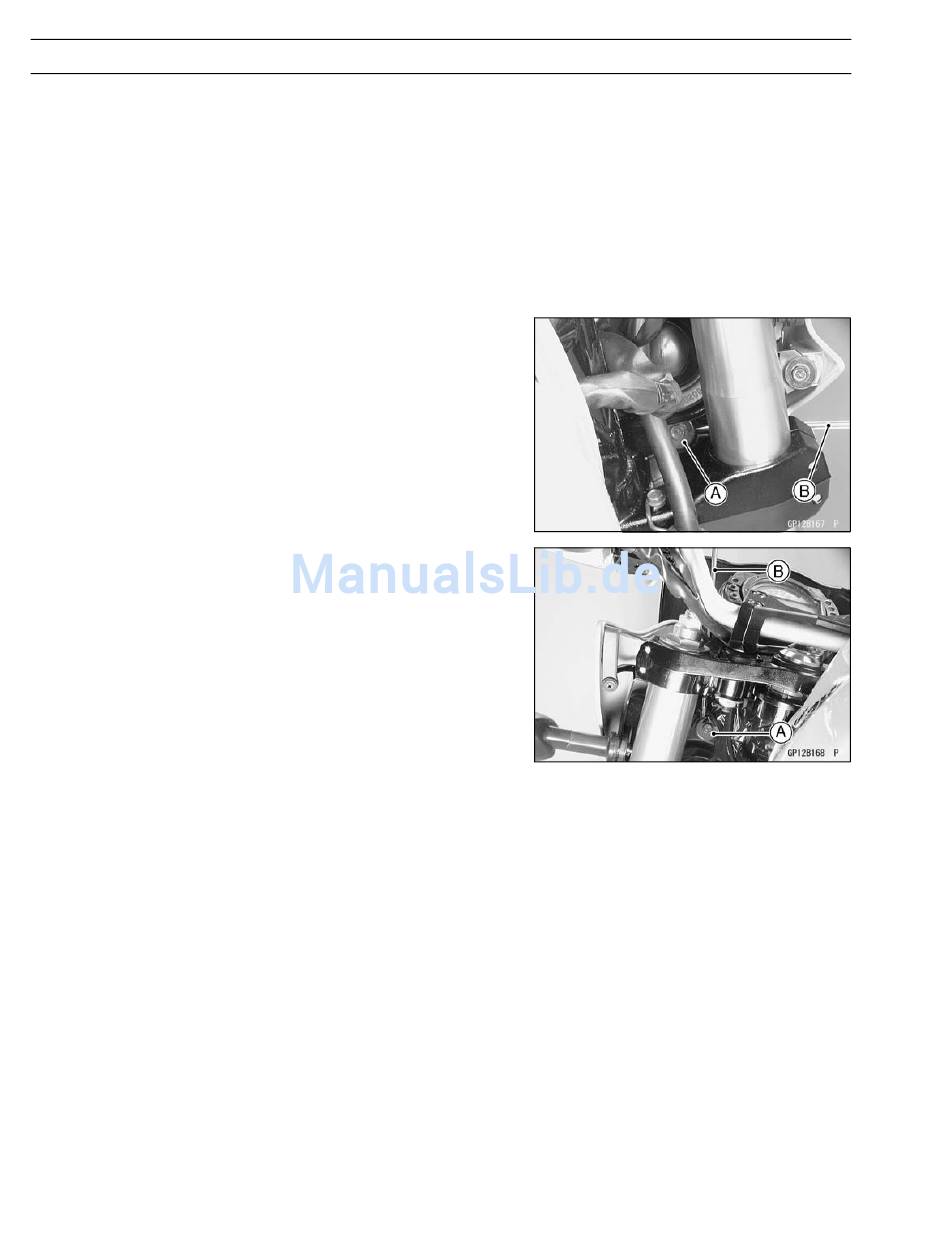

Horizontale Einstellung des Scheinwerfers

•
Die Schraube für die horizontale Einstellung [A] am
Scheinwerfer mit einem Schraubenzieher [B] nach links
oder rechts drehen, bis der Scheinwerferstrahl genau
gerade nach vorn strahlt.

Vertikale Einstellung des Scheinwerfers

•
Die Schraube für die vertikale Einstellung [A] am Schein-
werfer mit einem Schraubenzieher [B] nach links oder
rechts drehen, um die Höhe des Scheinwerferstrahls ein-
zustellen.
○
Bei Fernlicht sollte der hellste Punkt etwas unter der
horizontalen Linie zum Motorrad liegen, wenn dieses
auf seinen Rädern steht und der Fahrer darauf sitzt.
Den richtigen Winkel für die Scheinwerfer entsprechend
den lokalen Vorschriften einstellen.
○
Bei der Ausführung für die USA liegt der richtige Ein-
stellwinkel 0,4 Grad unter der horizontalen Linie. Bei
einem Messabstand von 7,6 m liegt dieser Punkt 50 mm
unterhalb der Mittellinie der Scheinwerfer, wenn das
Motorrad auf seinen Rädern steht und der Fahrer dar-
auf sitzt.
ANMERKUNG
