3-108 KRAFTSTOFFANLAGE
Drosselklappengehäuse
•

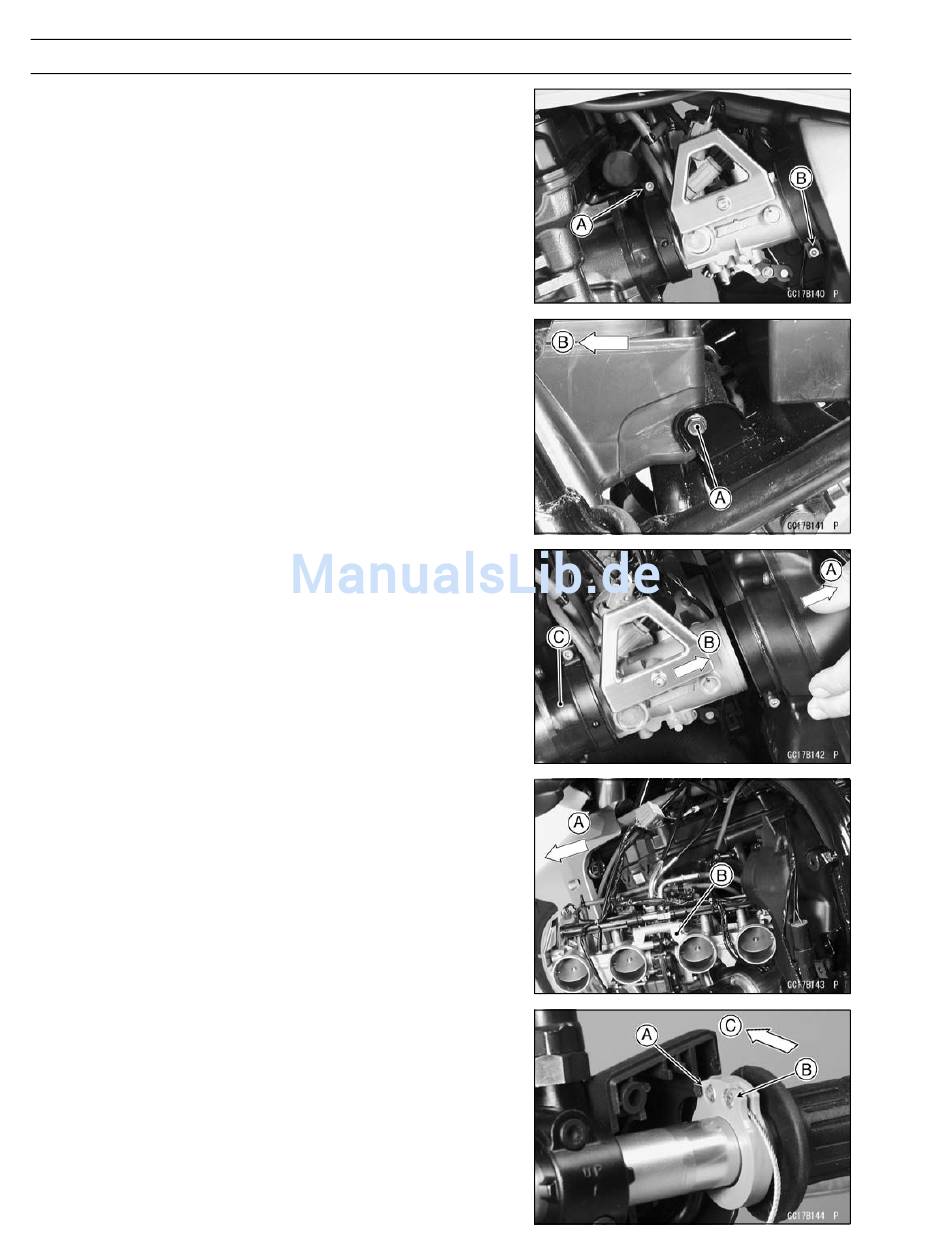

Lockern:
Klemmschrauben der Drosselklappenhalterung [A]
Klemmschrauben des Luftfilterkanals [B]
Sonderwerkzeug -
Schlüssel
Hex 3: 57001–1269
•
Entfernen:
Linke und rechte Abdeckung (siehe Kapitel Rahmen)
Kühlflüssigkeits-Ausgleichsbehälter (siehe Wechsel der
Kühlflüssigkeit im Kapitel Regelmäßige Wartung)
Starterrelais, Anschlusskasten (rechts)
Entlüftungsschlauch des Kurbelgehäuses
Linke und rechte Befestigungsschraube [A] des Luftfil-
tergehäuses
Vorderseite [B]
•
Das Luftfiltergehäuse [A] nach hinten schieben.
•
Das Drosselklappengehäuse [B] aus den Halterungen [C]
ziehen.
•
Das Drosselklappengehäuse [B] nach links schieben [A]
und herausnehmen.
•
Die Sicherungsmutter lockern und die Einstellschraube
für den Gaszug hineindrehen, sodass die Seilzüge reich-
lich Spiel haben.
•
Das Gehäuse des rechten Lenkerschalters abbauen und
das obere Ende des Drosselklappen-Öffnungsseilzugs
[A] sowie das obere Ende des Drosselklappen
-Schließungsseilzugs [B] herausnehmen.
Vorderseite [C]
für
Vergaserablassschraube,
