11-10 ACHSANTRIEB
Kettenrad, Kupplung

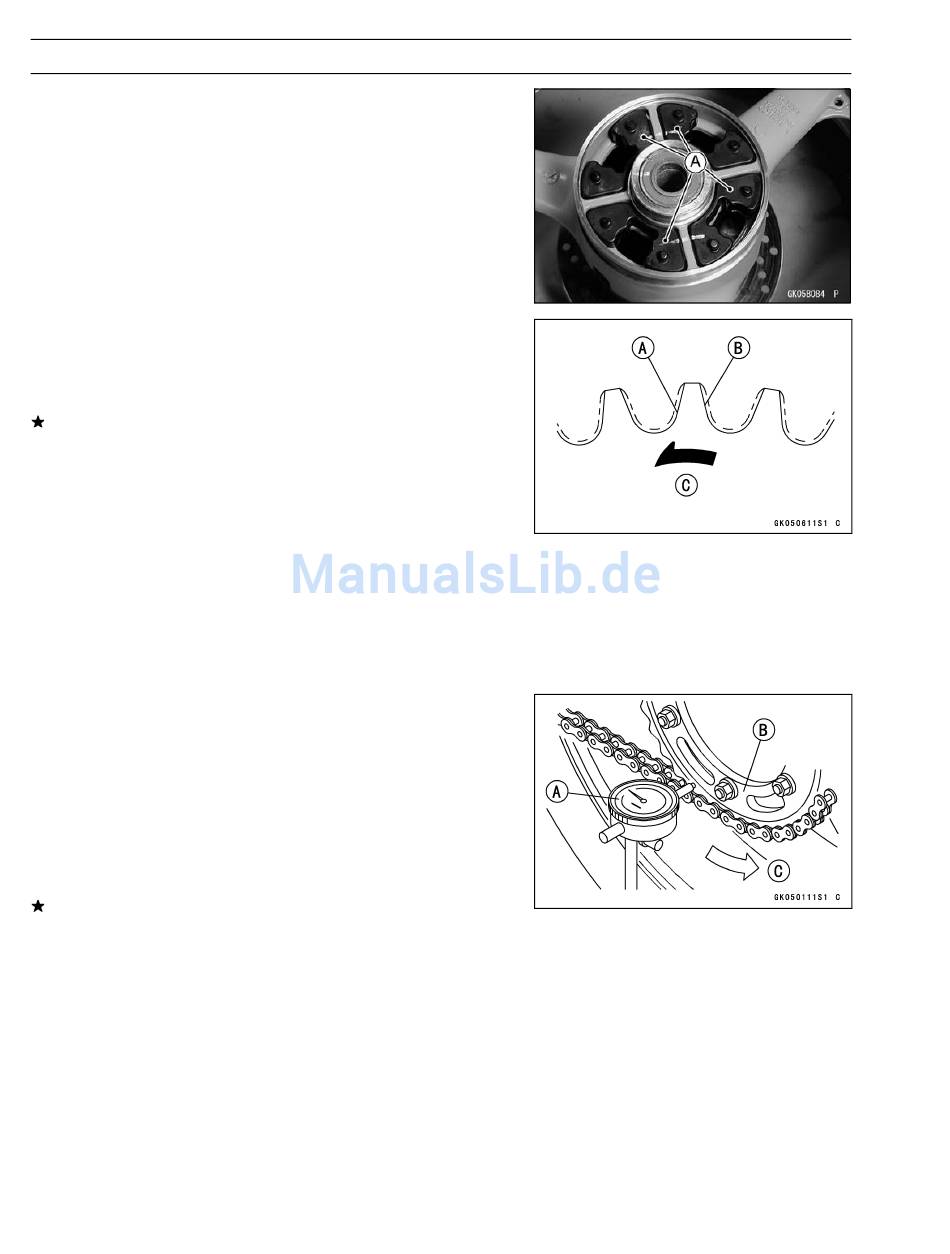

Überprüfung des Kupplungsdämpfers
•
Die Hinterradkupplung ausbauen und die Gummidämpfer
[A] überprüfen.
•
Den Gummidämpfer ersetzen, wenn er beschädigt oder
verschlissen ist.
Überprüfung der Kettenradabnutzung
•
Die Zähne des Motorkettenrades und des hinteren Ket-
tenrades auf Verschleiß und Beschädigungen kontrollie-
ren.
Wenn die Zähne wie in der Abbildung dargestellt ver-
schlissen sind, das Kettenrad ersetzen und die Antriebs-
kette auf Abnutzung kontrollieren (siehe Abschnitt Abnut-
zung der Antriebskette im Kapitel Regelmäßige Wartung).
[A] Verschlissener Zahn (Motorkettenrad)
[B] Verschlissener Zahn (hinteres Kettenrad)
[C] Motordrehrichtung
○
Wenn ein Kettenrad ersetzt werden muss, ist wahr-
scheinlich auch die Antriebskette verschlissen.Beim
Austausch eines Kettenrades auch die Antriebskette
überprüfen.
Überprüfung des hinteren Kettenrades auf Verzug
•
Das Hinterrad aufbocken (siehe Kapitel Räder/Reifen),
sodass es sich frei drehen kann.
•
Mit einer Messuhr [A] am hinteren Kettenrad [B] in
der Nähe der Zähne wie in der Abbildung dargestellt
anbringen und das Hinterrad [C] drehen, um den Ket-
tenradschlag (den Verzug) zu messen. Die Differenz
zwischen dem höchsten und dem niedrigsten Anzeige-
wert der Messuhr ist die Unrundheit (der Verzug).
Wenn die Unrundheit den Wartungsgrenzwert über-
schreitet, das hintere Kettenrad ersetzen.
Verzug des hinteren Kettenrades
Standard:
Wartungsgrenzwert:
ANMERKUNG
0,4 mm oder weniger
0,5 mm
