9-26 KURBELWELLE/GETRIEBE

Getriebe

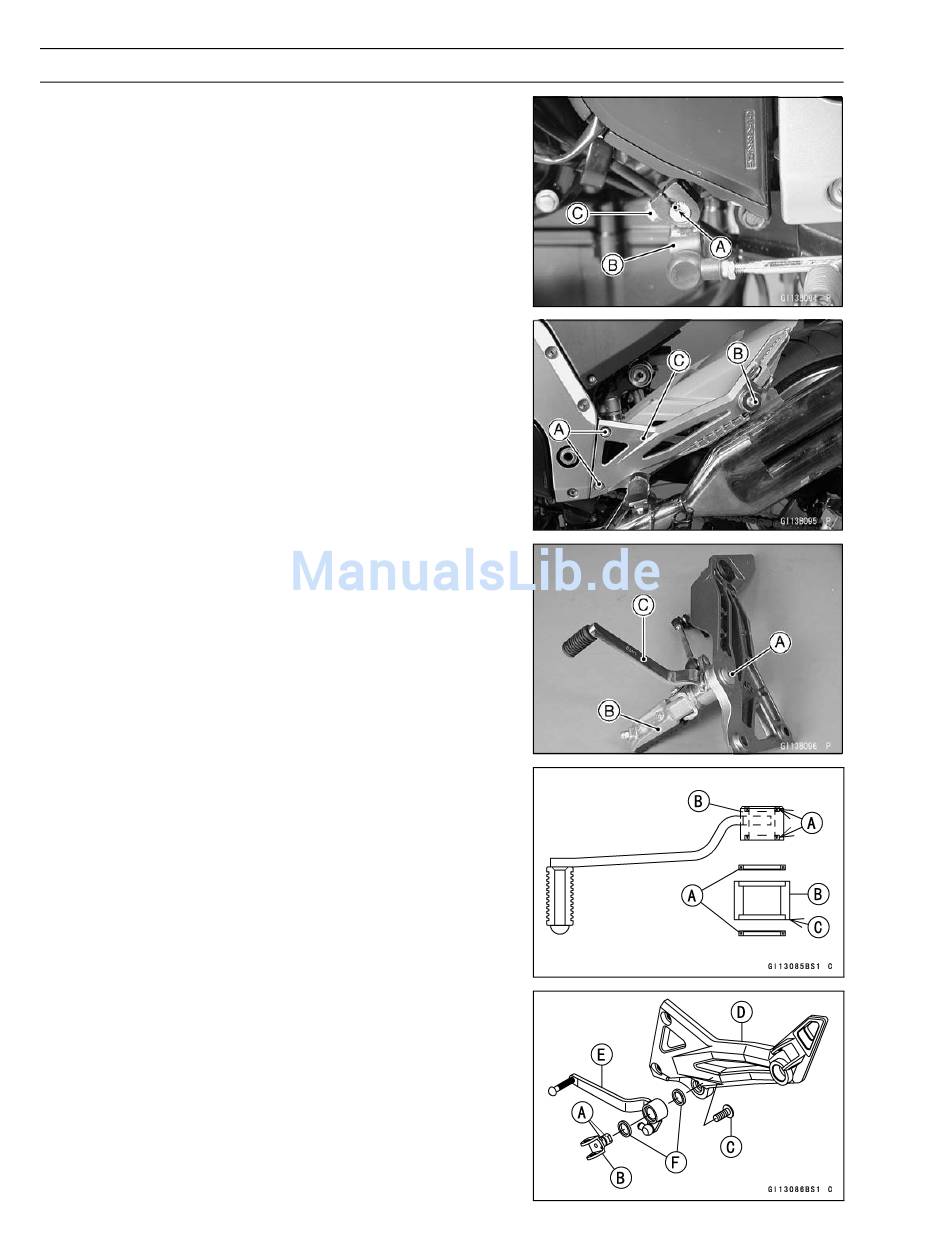

Ausbau des Schaltpedals

•
Die Position des Schalthebels [B] auf der Schaltwelle so
markieren [A], dass er später in der gleichen Position ein-
gebaut werden kann.
•
Entfernen:
Schalthebelschraube [C]
Schalthebel
•
Entfernen:
Schrauben der Fußrastenhalterung [A]
Befestigungsschraube für den Auspufftopf [B]
Fußrastenhalterung [C]
•
Die Schraube [A], die Fußraste [B] und das Schaltpedal
[C] abbauen.

Einbau des Schaltpedals

•
Auf die Öllippendichtung Fett auftragen.
•
Die Öldichtungen [A] in das Gehäuse des Schaltpedals
[B] einpressen, sodass die Kante der Öldichtung bün-
dig mit der Gehäuseoberseite [C] (siehe Abbildung) ab-
schließt.
•
Die Gleitflächen [A] der Fußrastenhalterung [B] einfetten.
•
Ein nicht permanentes Gewindedichtmittel auf die Gewin-
degänge der Schraube [C] des Schalttrommelnockenhal-
ters auftragen und die Schraube festziehen.
•
Festziehen:
Anzugsmoment -
Befestigungsschraube für das Schaltpedal: 34
Nm (3,5 kgf·m)
[D] Fußrastenhalterung
[E] Schaltpedal
[F] Öldichtungen
