12-8 BREMSEN

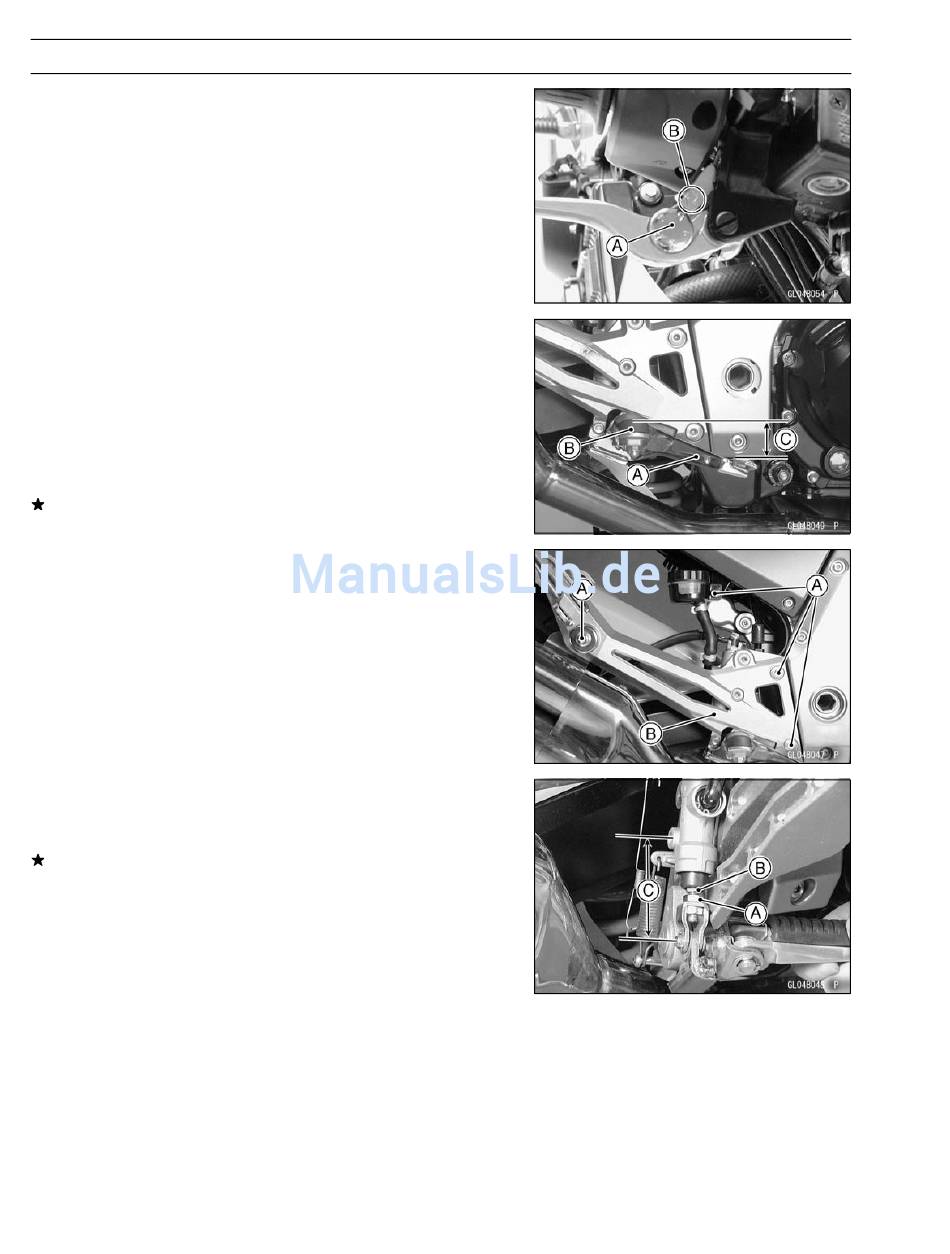

Bremshebel, Bremspedal:

Einstellung der Bremshebelposition

Der Bremshebeleinsteller besitzt fünf Positionen, sodass
die Bremshebelposition für die Hand des Fahrers eingestellt
werden kann.
•
Den Hebel nach vorn drücken und den Bremshebelein-
steller [A] so verstellen, dass die Zahl neben der Pfeil-
markierung [B] der Hebelhalterung steht.
○
Der Abstand zwischen dem Griff und Hebel ist bei Ziffer
5 am kleinsten und bei Ziffer 1 am größten.
Überprüfung der Bremspedalposition
•
Das Bremspedal [A] muss sich in der richtigen Position
befinden.
[B] Fußraste
Pedalposition
Standard: Ca. 47 mm [C] unter Oberkante Fußraste
Ist die Position nicht korrekt, die Bremspedalposition kor-
rigieren.

Einstellung der Bremspedalposition

○
In der Regel ist es nicht erforderlich, die Pedalposition
einzustellen, sie muss jedoch immer eingestellt werden,
wenn die Sicherungsmutter der Druckstange gelockert
wurde.
•
Die Schrauben [A] herausdrehen und die Halterung der
Abdeckung [B] abbauen.
•
Die Sicherungsmutter [A] lockern und die Druckstange
mit dem Sechskantkopf [B] drehen, bis die richtige Pe-
dalposition erreicht ist.
Beträgt die Länge [C] 70 ± 1 mm, ist für die Pedalposition
der Standardbereich eingestellt.
•
Festziehen:
Anzugsmoment -
Sicherungsmutter der Druckstange des hinteren
Hauptzylinders: 18 Nm (1.8 kgf·m)
•
Die Funktion des Bremsleuchtenschalters kontrollieren
(siehe Abschnitt Verzögerung/Einstellung der Brems-
leuchten im Kapitel Regelmäßige Wartung).
ANMERKUNG
