Kawasaki Z1000 Werkstatt-Handbuch Seite 151

Drehzahlsensor (Servicecode 24 u. 25)
•

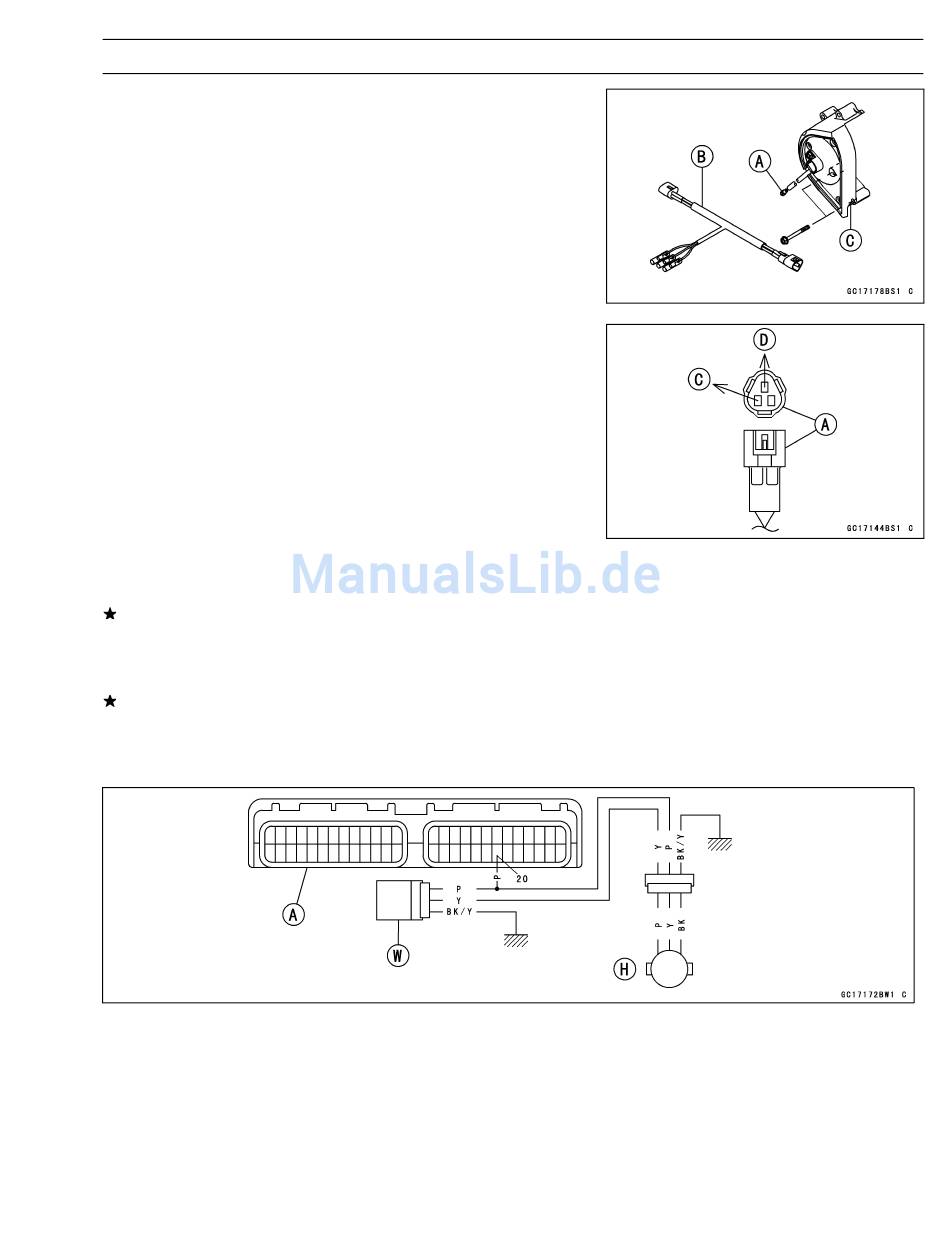

Den Verbinder des Drehzahlsensors [A] abziehen und
den Kabelbaumadapter [B] zwischen Kabelbaumverbin-
der und Verbinder des Drehzahlsensors anschließen.
Abdeckung des Motorkettenrads [C]
•
Ein Digitalmultimeter am Verbinder für die Kabelbaumad-
apterkabel anschließen.
Sonderwerkzeug -
Adapter zur Einstellung des Drosselklap-
pensensors: 57001–1400
•
Die Sensorausgangsspannung bei ausgeschaltetem Mo-
tor und angeschlossenem Verbinder messen.
•
Den Zündschlüssel in Stellung ON drehen.
Ausgangsspannung des Drehzahlsensors am Sensor
Anschlüsse am Adapter
Messgerät (+) → Ader Y/W (Sensor Y) [C]
Messgerät (–) → Ader BK/BL (Sensor BK) [D]
Standard: Ca. 0,05–0,07 V-
○
Bei Drehung des Motorkettenrads erhöht sich die Aus-
gangsspannung.
Liegt die Anzeige außerhalb der Sollwerte, die Funktion
des Drehzahlsensors überprüfen (siehe Kapitel Elektrik)
sowie die Verkabelung zur ECU kontrollieren (siehe Ver-
drahtungsplan in diesem Abschnitt).
Wenn die Anzeige, die Funktion des Drehzahlsensors
und die Verkabelung in Ordnung sind, den Massean-
schluss und die Stromversorgung der ECU kontrollieren
(siehe Abschnitt ECU).
A. ECU
ANMERKUNG
W. Tachometereinheit
KRAFTSTOFFANLAGE 3-67
H. Drehzahlsensor
