Nockenwelle, Nockenwellenkette
Nockenwelle, Nockenwellendeckelverschleiß
•
Entfernen:
Nockenwellenkettenführung
Nockenwellendeckel
•
Streifen Plastigauge auf Wellenzapfenbreite zuschnei-
den. Auf jedem Wellenzapfen einen Streifen parallel zu
der in der richtigen Position eingebauten Nockenwelle
auflegen.
•

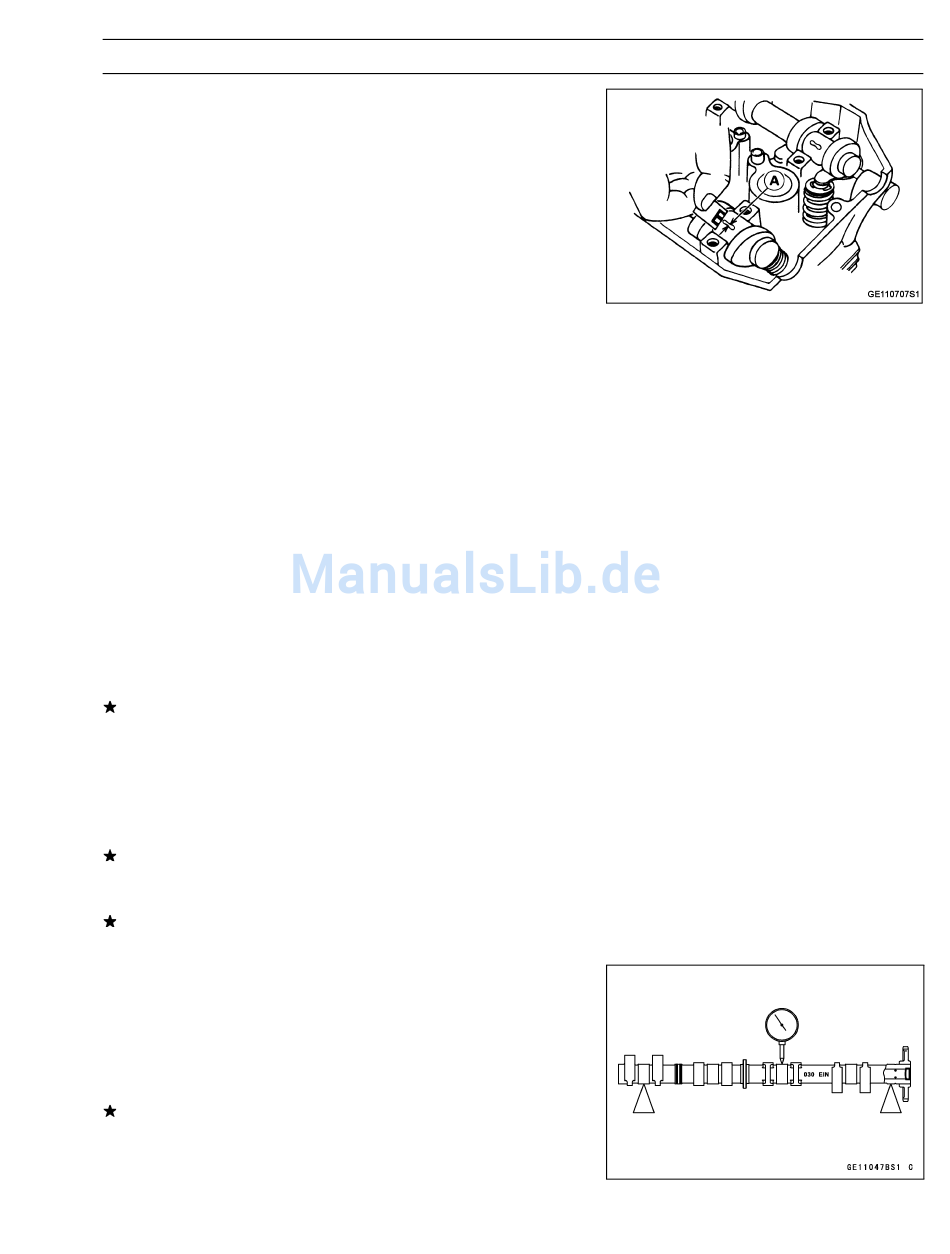

Jeweils das Spiel zwischen dem Nockenwellenlagerzap-
fen und dem Nockenwellendeckel mit Plastigauge (einem
Hilfsmittel zur Druckmessung) [A] kontrollieren.
•
Festziehen:
Anzugsmoment -
Deckelschrauben der Nockenwelle:
(1,2 kgf·m)
Schrauben für Nockenwellenkettenführung: 12
Nm (1,2 kgf·m)
○
Die Nockenwelle nicht drehen, wenn Plastigauge zwi-
schen dem Wellenzapfen und dem Nockenwellende-
ckel liegt.
Spiel zwischen Nockenwellenlagerzapfen/
Nockenwellendeckel
Standard:
Wartungsgrenzwert:
Wenn das Spiel den Wartungsgrenzwert überschreitet,
den Durchmesser jedes Nockenwellenlagerzapfens mit
einer Mikrometerschraube messen.
Nockenwellenlagerzapfendurchmesser
Standard:
Wartungsgrenzwert:
Unterschreitet der Nockenwellenzapfendurchmesser den
Wartungsgrenzwert, die Nockenwelle durch eine neue er-
setzen und das Spiel erneut kontrollieren.
Wenn das Spiel immer noch außerhalb der Sollwerte
bleibt, die Zylinderkopfeinheit ersetzen.

Schlag der Nockenwelle

•
Die Nockenwelle ausbauen.
•
Die Nockenwelle in einer Richtvorrichtung für Nockenwel-
len oder in V-Blöcke setzen.
•
Die Unrundheit mit einer Messuhr an dem laut Abbildung
vorgeschriebenen Punkt messen.
Wenn der Schlag den Wartungsgrenzwert überschreitet,
die Welle ersetzen.
Schlag der Nockenwelle
Standard:
Wartungsgrenzwert:
ANMERKUNG
0,028–0,071 mm
0,16 mm
23,950–23,972 mm
23,92 mm
TIR 0,02 mm oder weniger
TIR 0,1 mm
MOTOROBERSEITE 5-17
12 Nm
