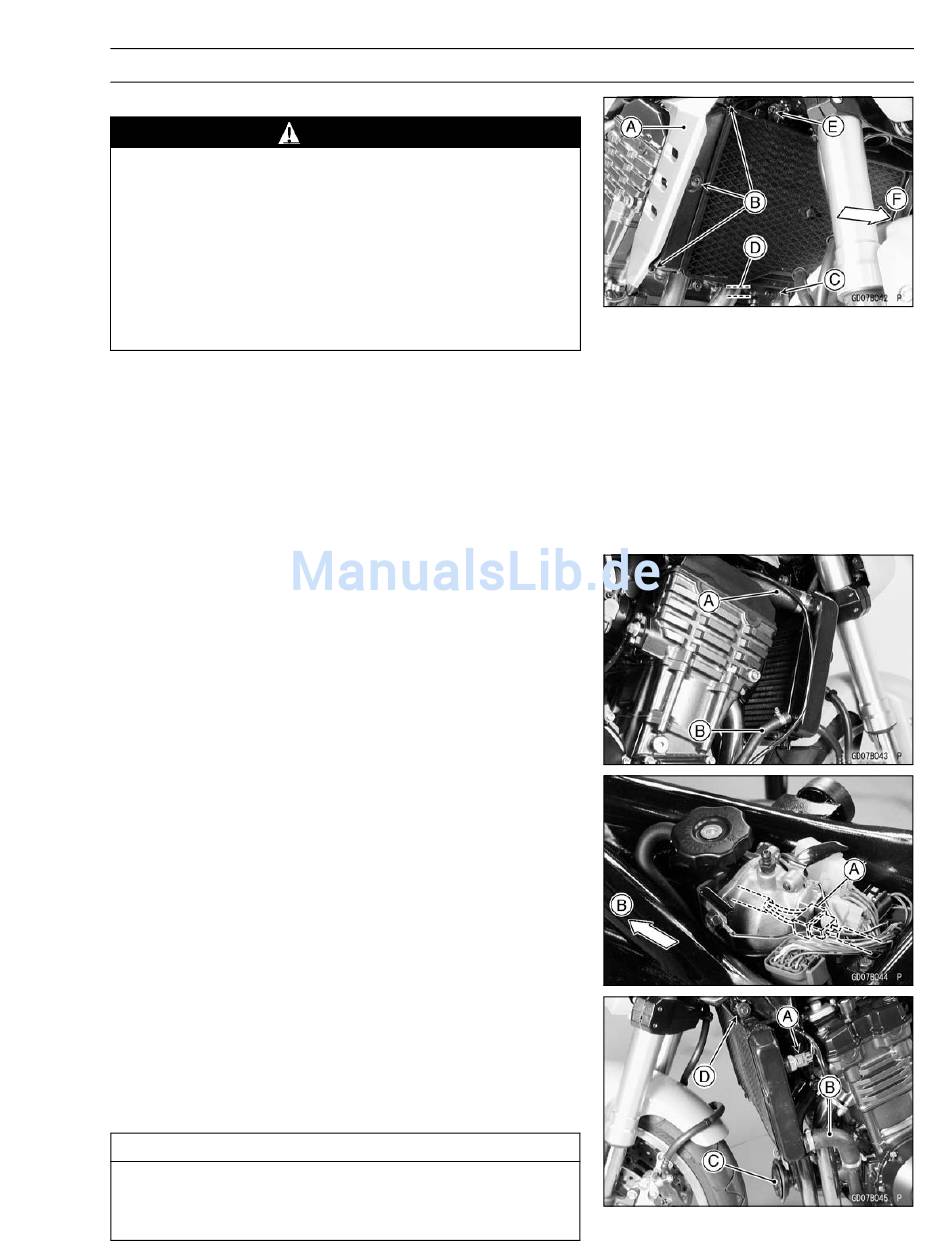

Motorkühler; Ausbau Des Motorkühlers - Kawasaki Z1000 Werkstatt-Handbuch

Motorkühler
Ausbau des Motorkühlers
Das Motorkühlergebläse ist direkt mit der Bat-
terie verbunden.
auch gestartet werden, wenn der Zündschlüssel
in der Stellung OFF steht.
TORKÜHLERGEBLÄSE BERÜHREN, WENN DER
VERBINDER FÜR DAS MOTORKÜHLERGEBLÄSE
NICHT ABGEZOGEN IST. BEI BERÜHRUNG DES
KÜHLERGEBLÄSES KANN ES ZU VERLETZUN-
GEN DURCH DIE GEBLÄSEFLÜGEL KOMMEN.
•
Die Kühlflüssigkeit ablassen (siehe Abschnitt Kühlflüssig-
keitswechsel im Kapitel Regelmäßige Wartung).
•
Entfernen:
Rechte Motorkühlerabdeckung [A] und Schrauben [B]
Untere Schraube [C]
Schraube und Halterung [D] (vom Zylinder)
Rechte obere Motorkühlerschraube [E]
Linke Kühlerabdeckung
Vorderseite [F]
•
Entfernen:
Rechter Motorkühlerschlauch [A] und Ölkühlerschlauch
[B]
•
Entfernen:
Kraftstofftank (siehe Kapitel Kraftstoffanlage (DFI))
Verbinder für Motorkühlergebläsemotor [A] (Adern
BL/W, BK/Y)
Vorderseite [B]
•
Entfernen:
Kabelverbinder für Gebläseschalter [A]
Linker Motorkühlerschlauch [B]
Hupe und Verbinder [C]
Linke, obere Motorkühlerschraube [D]
•
Den Motorkühler entfernen.
Den Motorkühlerkern nicht berühren. Dadurch kön-
nen die Kühllamellen beschädigt werden, sodass
sich die Kühlwirkung verschlechtert.
ACHTUNG
Das Motorkühlergebläse kann
NIEMALS DAS MO-
VORSICHT
KÜHLANLAGE 4-13
