3-96 KRAFTSTOFFANLAGE
Kraftstoffpumpe

Ausbau des Relais der Kraftstoffpumpe

Das Relais niemals fallen lassen, besonders nicht
auf harte Böden. Durch die Schlagbeanspruchung
kann das Relais beschädigt werden.
•
Den Sitzbezug entfernen (siehe Kapitel Rahmen).
•

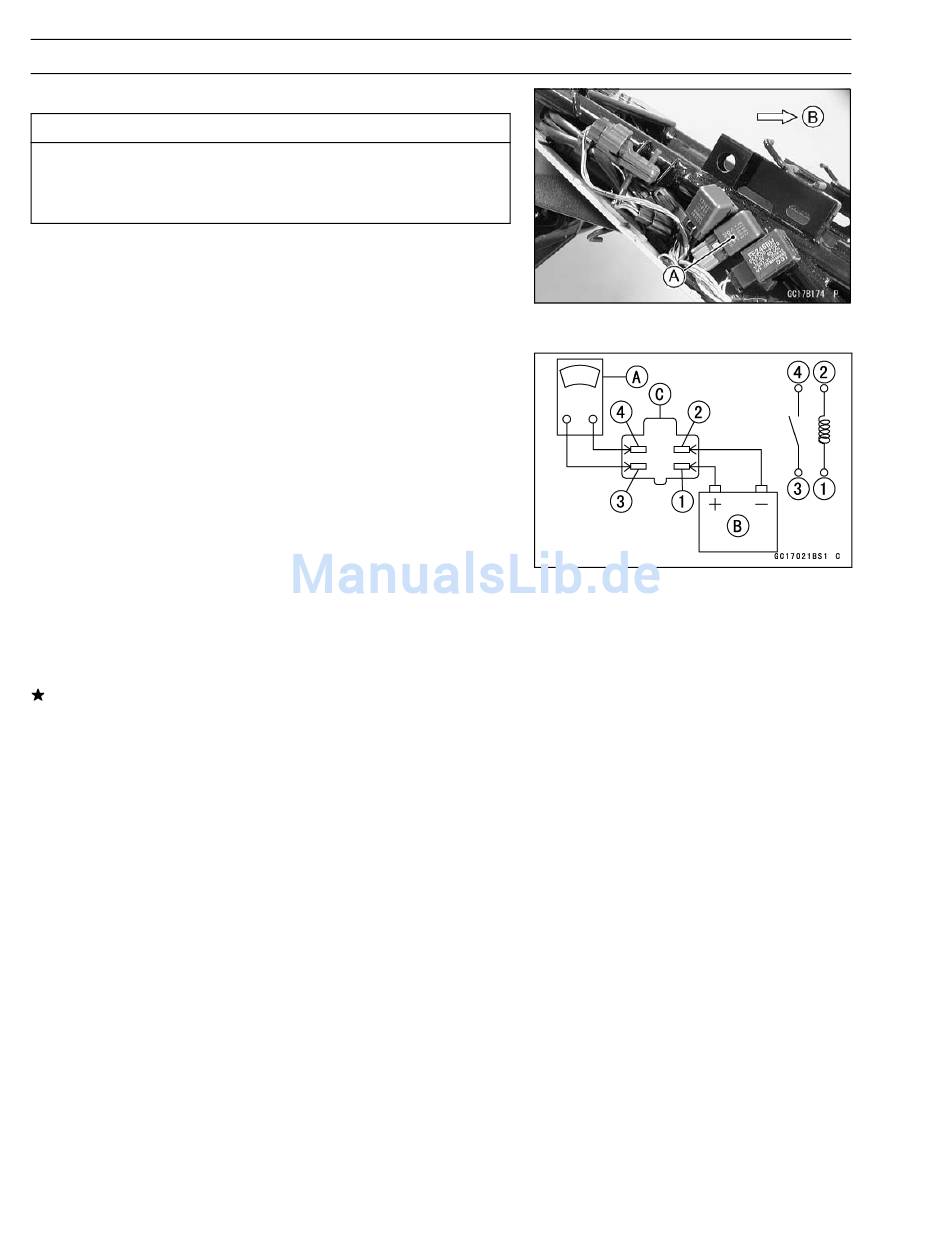

Das Relais der Kraftstoffpumpe [A] aus der Zunge des
Ablagefachs ziehen.
•
Den Verbinder abziehen.
Vorderseite [B]
Überprüfung des Relais der Kraftstoffpumpe
•
Das Relais der Kraftstoffpumpe ausbauen (siehe oben).
•
Wie in der Abbildung dargestellt, das Prüfgerät [A] und
eine 12-V-Batterie [B] am Starterrelais [C] anschließen.
Sonderwerkzeug -
Handprüfgerät: 57001–1394
Anschlüsse [1] und [2] der Relaisspule
Anschlüsse [3] und [4] der Relaisschaltkontakte
Prüfung des Relais
Messbereich
1 Ω
des Prüfgeräts:
Kriterium: Bei angeklemmter Batterie → 0 Ω
Bei abgeklemmter Batterie → ∞ Ω
Wenn das Relais nicht wie erwartet funktioniert, das Re-
lais ersetzen.
