5-34 MOTOROBERSEITE
Zylinder, Kolben
Kolbenverschleiß
•

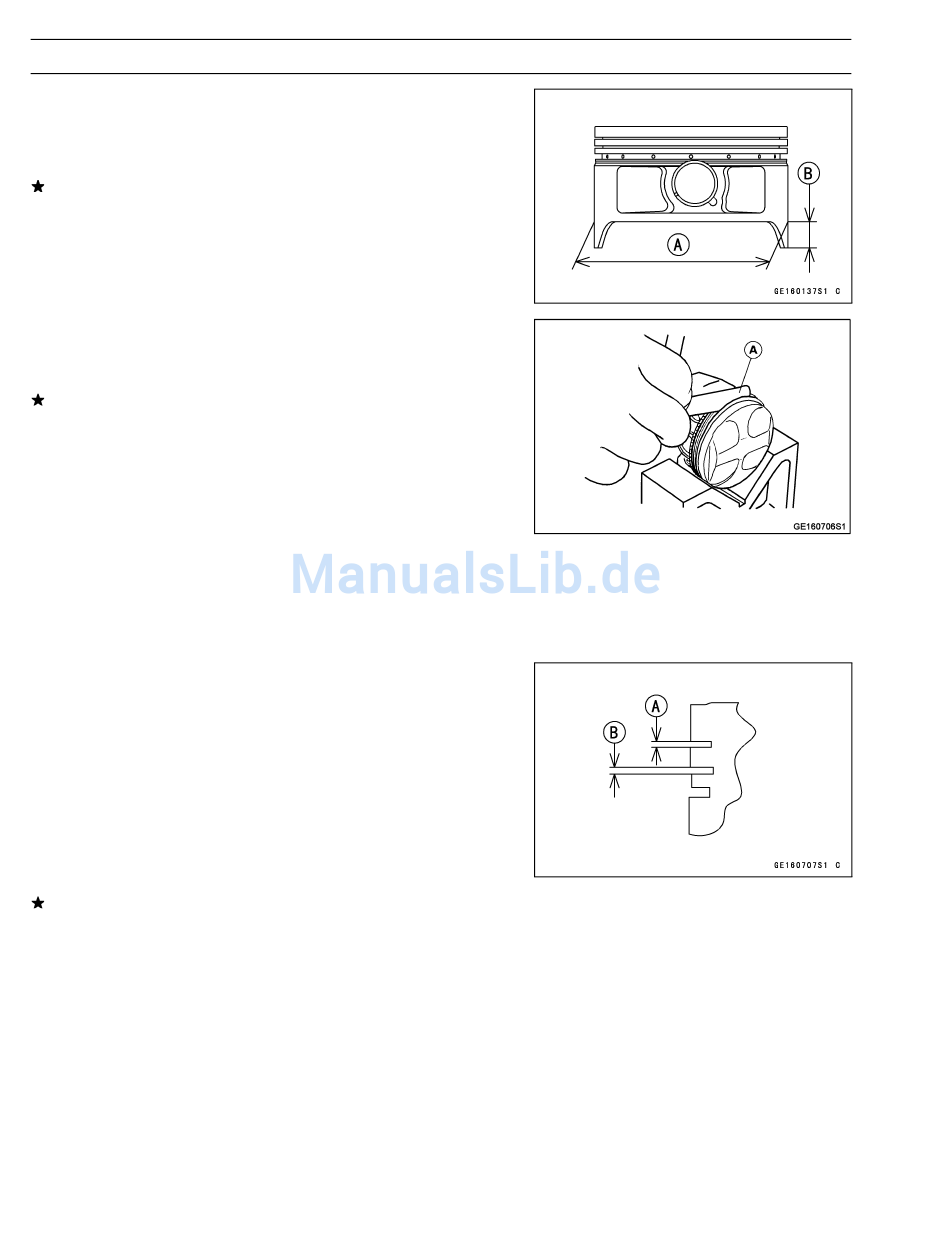

Den Außendurchmesser [A] an jedem Kolben - 5 mm [B]
von der Unterkante des Kolbens im rechten Winkel zum
Kolbenbolzen messen.
Wenn der Messwert den Wartungsgrenzwert unterschrei-
tet, den Kolben ersetzen.
Kolbendurchmesser
Standard:
Wartungsgrenzwert:

Spiel zwischen Kolbenring/Kolbennut

•
Bei Prüfung des Kolbenringsitzes auf ungleichmäßig ver-
schlissene Nuten achten.
Die Kolbenringe müssen genau parallel zu den Nutenflä-
chen verlaufen. Anderenfalls die Kolben und alle Kolben-
ringe ersetzen.
•
Die Kolbenringe in ihre Nuten setzen, und mehrmals mit
der Fühllehre [A] das Spiel zwischen Kolbenring/Nut mes-
sen.
Spiel zwischen Kolbenring/Kolbennut
Oben
Zweiter Kolbenring

Kolbenringnutbreite

•
Die Kolbenringnutbreite messen.
○
Mit einem Messschieber an verschiedenen Punkten um
den Kolben messen.
Kolbenringnutbreite
Oben [A]
Zweiter Kolbenring
[B]
Wenn eine der beiden Nuten an einer Stelle breiter ist als
der Wartungsgrenzwert, den Kolben ersetzen.
77,174–77,184 mm
77,02 mm
Standard Wartungsgrenzwert
0,04– 0,18 mm
0,08 mm
0,03– 0,17 mm
0,07 mm
Wartungsgrenzwert
Standard
0,83– 0,93 mm
0,85 mm
0,82– 0,92 mm
0,84 mm
