Zylinder, Kolben

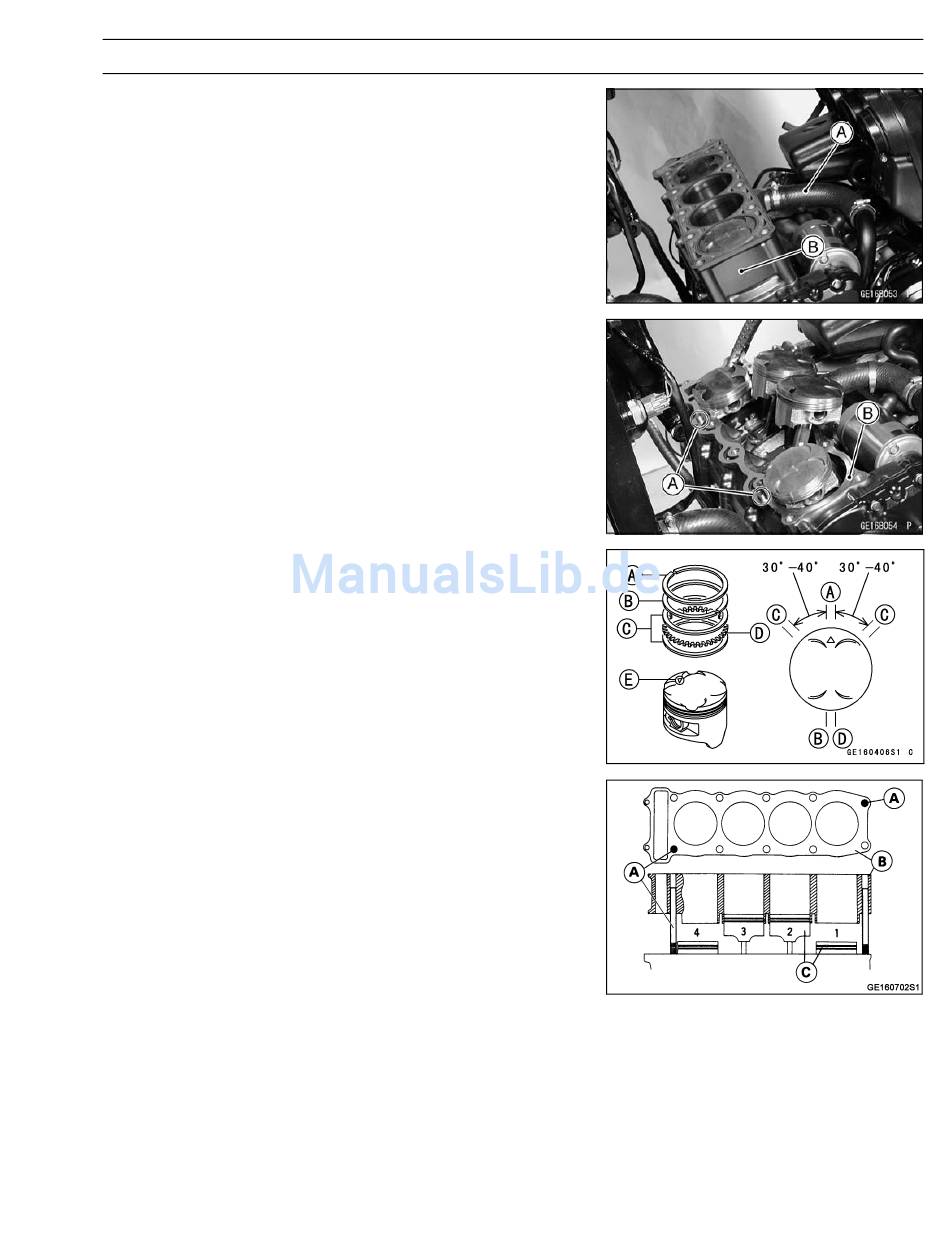

Ausbau des Zylinders

•
Entfernen:
Zylinderkopf (siehe Zylinderkopfausbau)
Wasserschlauch [A]
•
Den Zylinder [B] ausbauen.

Einbau des Zylinders

○
Soll ein neuer Zylinder verwendet werden, neue Kol-
benringe einsetzen.
•
Die Bolzen [A] und die neue Zylinderdichtung [B] ein-
bauen.
•
Motoröl auf die Zylinderbohrung auftragen.
•
Die Kolbenringöffnungen müssen wie in der Abbildung
angeordnet sein. Die Spaltöffnungen der Kolbenringe
aus Stahl müssen im Winkel von ca. 30–40° zur Öffnung
des oberen Rings versetzt sein.
[A] Oberer Ring
[B] Zweiter Ring
[C] Kolbenring aus Stahl
[D] Ölring-Expander
[E] Aussparung
•
Die Kurbelwelle auf den oberen Totpunkt der Kolben Nr. 2
und Nr. 3 einstellen.
•
Zwei Hilfsschrauben ohne Kopf vorbereiten.
○
Die beiden Zylinderkopfschrauben [A] diagonal in das
Kurbelgehäuse eindrehen.
•
Den Zylinderblock [B] einbauen.
Kolben [C]
○
Zunächst die Kolben Nr. 2 und Nr. 3 einsetzen und dann
die Kurbelwelle um 90° drehen.
○
Die Kolbenringe mit den Daumen oder mit einem kleinen
(–) Schraubenzieher einsetzen.
ANMERKUNG
MOTOROBERSEITE 5-31
