Zündanlage
Überprüfung der Wegfahrsperre
•
Entfernen:
Sitze (siehe Kapitel Rahmen).
Anschlusskasten (in diesem Kapitel)
○
Die Verbinder nicht abziehen.

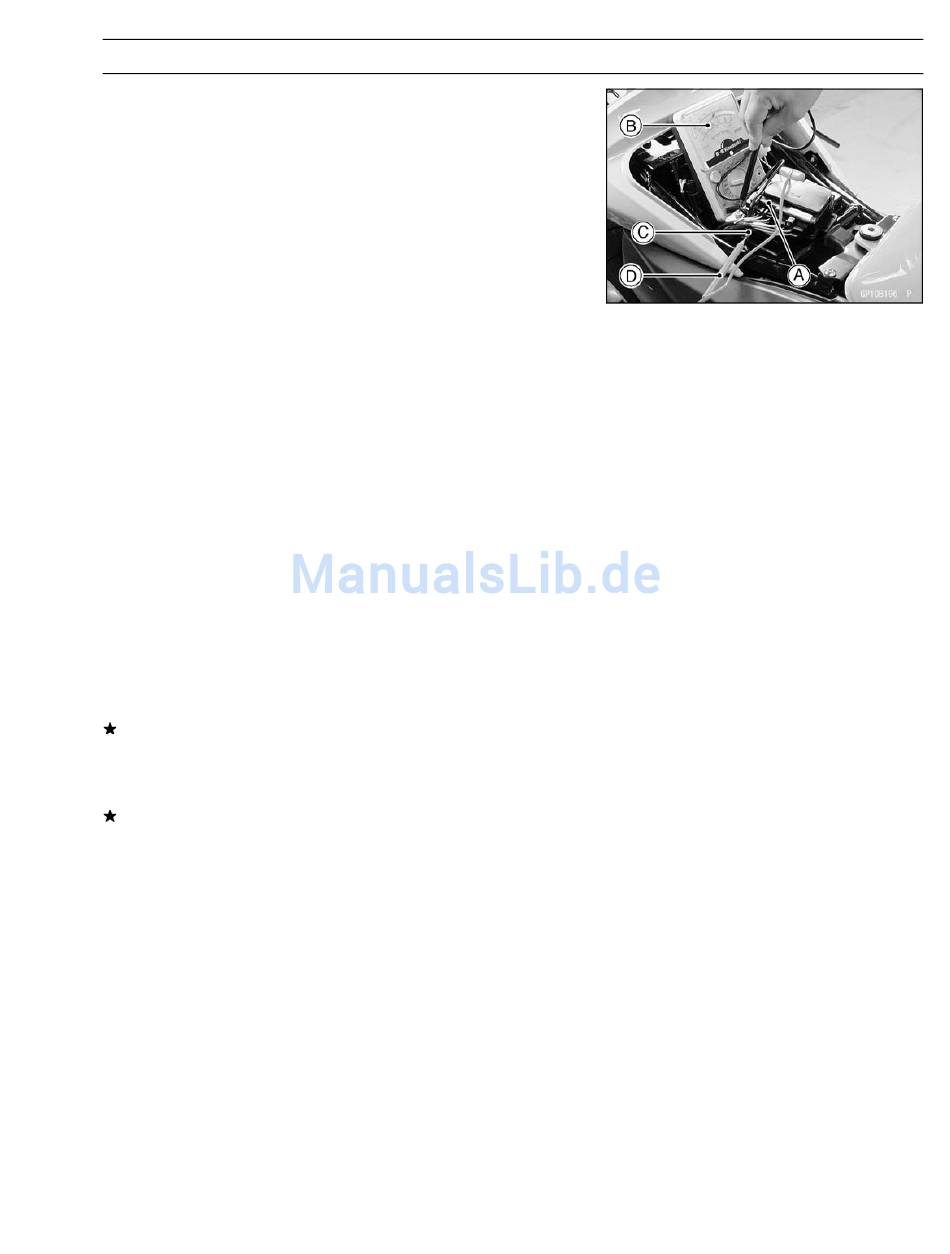

Erste Prüfung
•
Die Anschlussspannung am Kabel G/BK am Verbinder
des Anschlusskastens [A] wie folgt messen:
○
Den Nadeladapter [B] an dem Anschluss mit der grün
-schwarzen Ader anschließen.
○
Das Prüfgerät [C] auf einen Messbereich von 25 Volt
Gleichstrom einstellen und mit dem Nadeladapter sowie
dem Masseanschluss des Rahmens [D] verbinden.
Anschluss:
Prüfgerät (+) Anschluss → Kabelanschluss G/BK
Prüfgerät (–) Anschluss → Masseanschluss des
Rahmens
Position:
Getriebe → 1. Gang
Kupplungshebel → Freigegeben oder Eingezogen
Seitenständer → Unten
Sonderwerkzeug -
Nadeladaptersatz: 57001–1457
○
Den Zündschlüssel in Stellung ON drehen.
○
Die Spannung ablesen.
Spannung der Wegfahrsperre
Standard: mindestens 4 V
Ist die Spannung geringer als der Standardwert, den
Seitenständerschalter, den Schalter der Wegfahrsperre
und den Anschlusskasten überprüfen.
Teile keine Fehler auf, die ECU ersetzen.
Wenn die Spannung dem Standardwert entspricht, den
Starterknopf drücken und folgenden Test ausführen.
○
Wenn der Startermotor nicht durchdreht, ist die ECU in
Ordnung, dann muss der Stromkreis für den Startermotor
geprüft werden.
○
Wenn der Startermotor durchdreht, ist die ECU defekt.
Die ECU-Baugruppe ersetzen.
