Nockenwelle, Nockenwellenkette

Ausbau der Nockenwelle

•
Entfernen:
Kraftstofftank (siehe Kapitel Kraftstoffanlage (DFI))
Zündspulen (Hinweise dazu finden Sie im Kapitel Elek-
trik)
Zylinderkopfdeckel (siehe Kapitel Abbau des Zylinder-
kopfdeckels)
Sensorspulendeckel
•

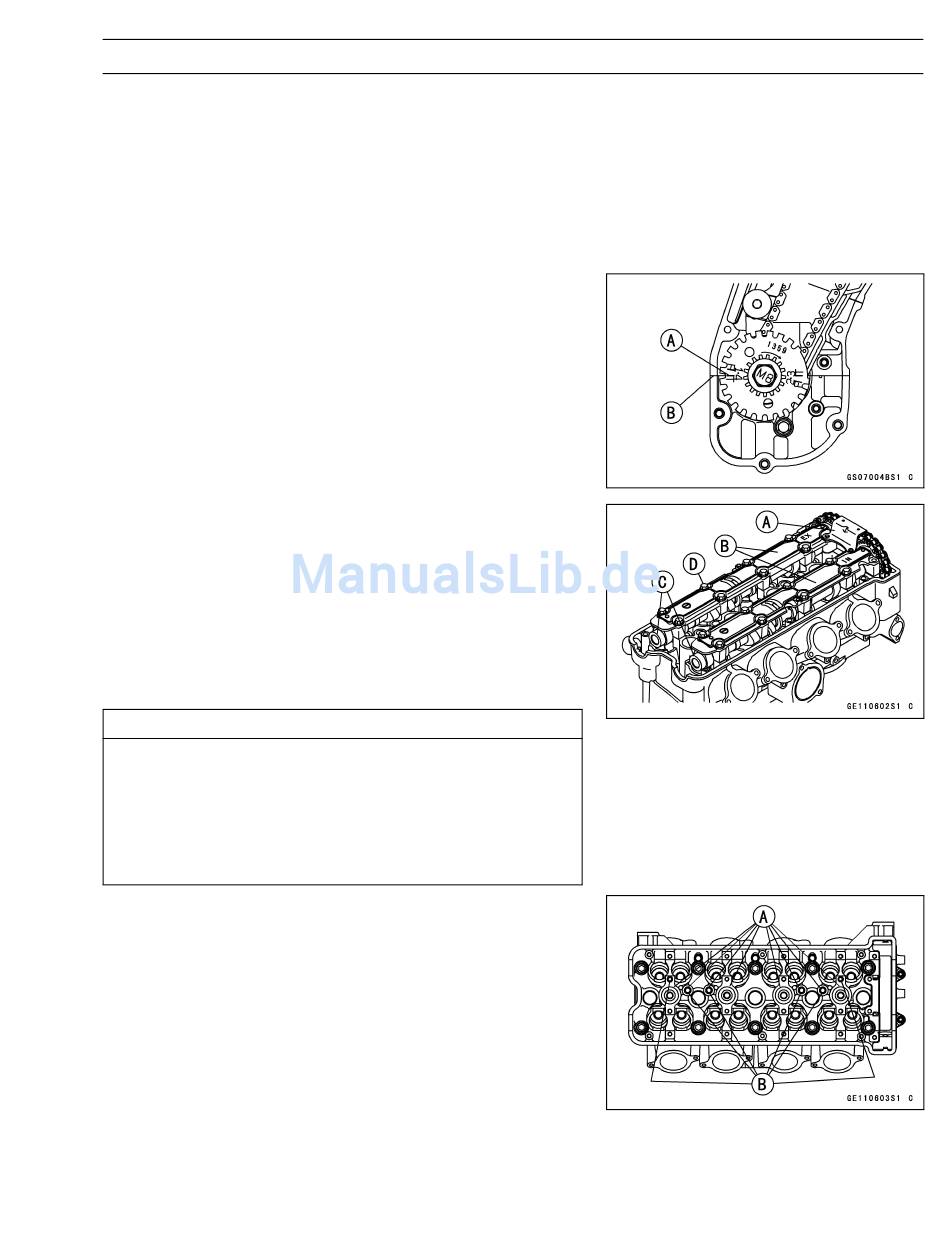

Die Kurbelwelle so drehen, dass der erste und vierte Kol-
ben den oberen Totpunkt erreichen.
[A] OT-Markierung für die Kolben 1 u. 4
[B] Ausrichtmarkierung
(Kontaktflächen der Kurbelgehäusehälften)
•
Entfernen:
Nockenwellenkettenspanner (siehe Ausbau des No-
ckenwellenkettenspanners)
Deckelschrauben der Nockenwelle [D]
Kettenführung [A]
Nockenwellendeckel [B]
Nockenwellen [C]
•
Den Kettentunnel mit einem sauberen Tuch verschließen,
damit keine Teile in das Kurbelgehäuse fallen können.
Die Kurbelwelle kann beim Ausbau der Nocken-
wellen gedreht werden. Die Kette beim Drehen der
Kurbelwelle immer straff ziehen. Dadurch wird die
Kette nicht an dem unteren Kettenrad (der Nocken-
welle) geknickt. Eine geknickte Kette kann Kette
und Kettenrad beschädigen.

Einbau der Nockenwelle

•
Den Einbau der folgenden Teile nicht vergessen.
[A] Gummidichtungen
[B] Zylinderstifte
VORSICHT
MOTOROBERSEITE 5-15
