10 Zubehör

10.1 Anschlussset

Roboception bietet ein optional erhältliches Anschlussset an, um Kunden bei der Einrichtung des
rc_visard zu unterstützen. Bei dauerhafter Installation muss der Kunde ein geeignetes Netzteil bereit-
stellen. Das Anschlussset besteht aus folgenden Elementen:
• Netzwerkkabel mit gerader M12-Buchse und geradem RJ45-Stecker, Länge: 2 m, 5 m oder 10 m
• Netzteilkabel mit gerader M12-Buchse und DC-Stecker, Länge: 30 cm
• 24 V, 30 W Steckernetzteil, oder 24 V, 60 W Tischnetzteil
Für den Anschluss des rc_visard an ein Wohn- oder Bürogebäudenetz sind Netzteile erforderlich, die
den Emissionsstandards nach EN 55011 Klasse B entsprechen. Das im Anschlussset enthaltene Netz-
teil E2CFS (30 W, 24 V) der EGSTON System Electronics Eggenburg GmbH (http://www.egston.com) ist
entsprechend zerti ziert. Es erfüllt jedoch nicht die Anforderungen in Bezug auf Störaussendungen in
Industriebereichen (EN 61000-6-2).

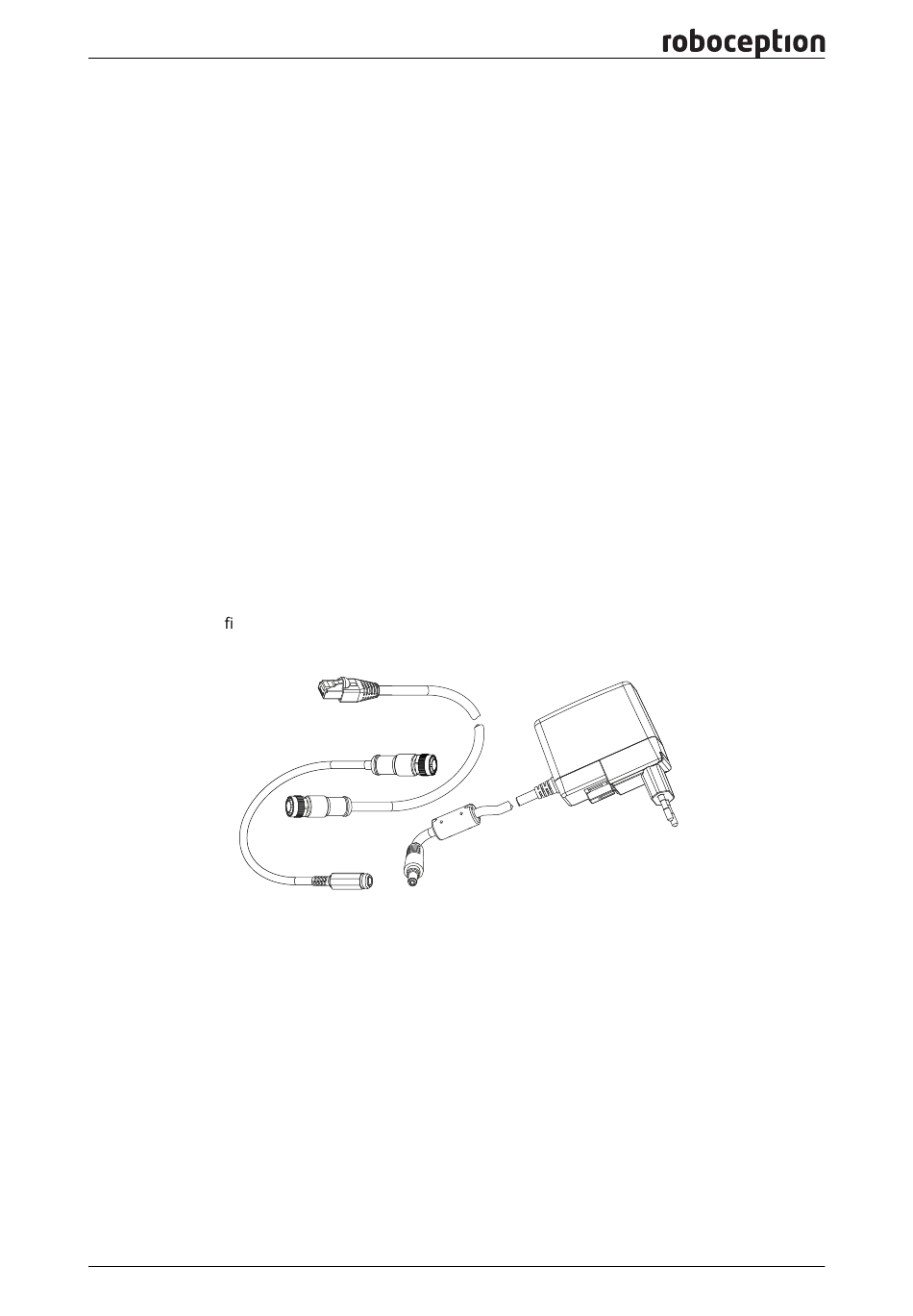

Abb. 10.1: Bestandteile des optional erhältlichen Anschlusssets

10.2 Verkabelung

Kabel sind standardmäßig nicht im Lieferumfang des rc_visard enthalten. Es ist Aufgabe des Kunden,
geeignete Kabel zu erwerben. In den folgenden Abschnitten wird ein Überblick über die empfohlenen
Artikel gegeben.

10.2.1 Ethernet-Anschluss

Der rc_visard besitzt eine achtpolige M12-Buchse mit A-Kodierung für den Ethernet-Anschluss. Verschie-
dene Kabellösungen können direkt von Drittanbietern bezogen werden.
CAT5-Kabel (1 Gbps) für die M12/RJ45-Verbindung
