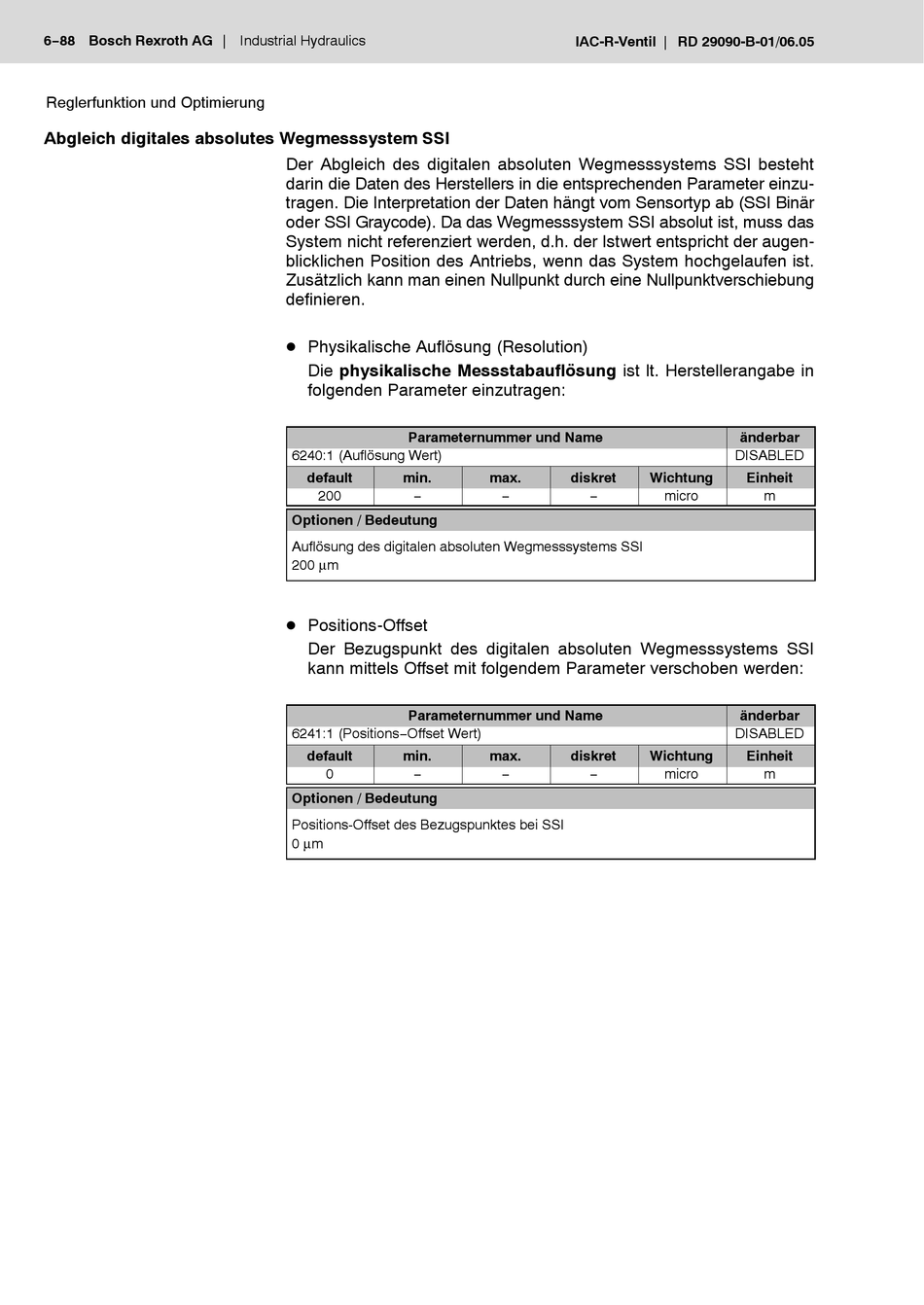

6−88
Bosch Rexroth AG
Reglerfunktion und Optimierung
Abgleich digitales absolutes Wegmesssystem SSI
Industrial Hydraulics
Der Abgleich des digitalen absoluten Wegmesssystems SSI besteht
darin die Daten des Herstellers in die entsprechenden Parameter einzu-
tragen. Die Interpretation der Daten hängt vom Sensortyp ab (SSI Binär
oder SSI Graycode). Da das Wegmesssystem SSI absolut ist, muss das
System nicht referenziert werden, d.h. der Istwert entspricht der augen-
blicklichen Position des Antriebs, wenn das System hochgelaufen ist.
Zusätzlich kann man einen Nullpunkt durch eine Nullpunktverschiebung
definieren.
D Physikalische Auflösung (Resolution)
Die physikalische Messstabauflösung ist lt. Herstellerangabe in
folgenden Parameter einzutragen:
Parameternummer und Name
6240:1 (Auflösung Wert)
default
min.
200
−
Optionen / Bedeutung
Auflösung des digitalen absoluten Wegmesssystems SSI
200 µm
D Positions-Offset
Der Bezugspunkt des digitalen absoluten Wegmesssystems SSI
kann mittels Offset mit folgendem Parameter verschoben werden:
Parameternummer und Name
6241:1 (Positions−Offset Wert)
default
min.
0
−
Optionen / Bedeutung
Positions-Offset des Bezugspunktes bei SSI
0 µm
IAC-R-Ventil
max.
diskret
Wichtung
−
−
max.
diskret
Wichtung
−
−
RD 29090-B-01/06.05
änderbar
DISABLED
Einheit
micro
m
änderbar
DISABLED
Einheit
micro
m
