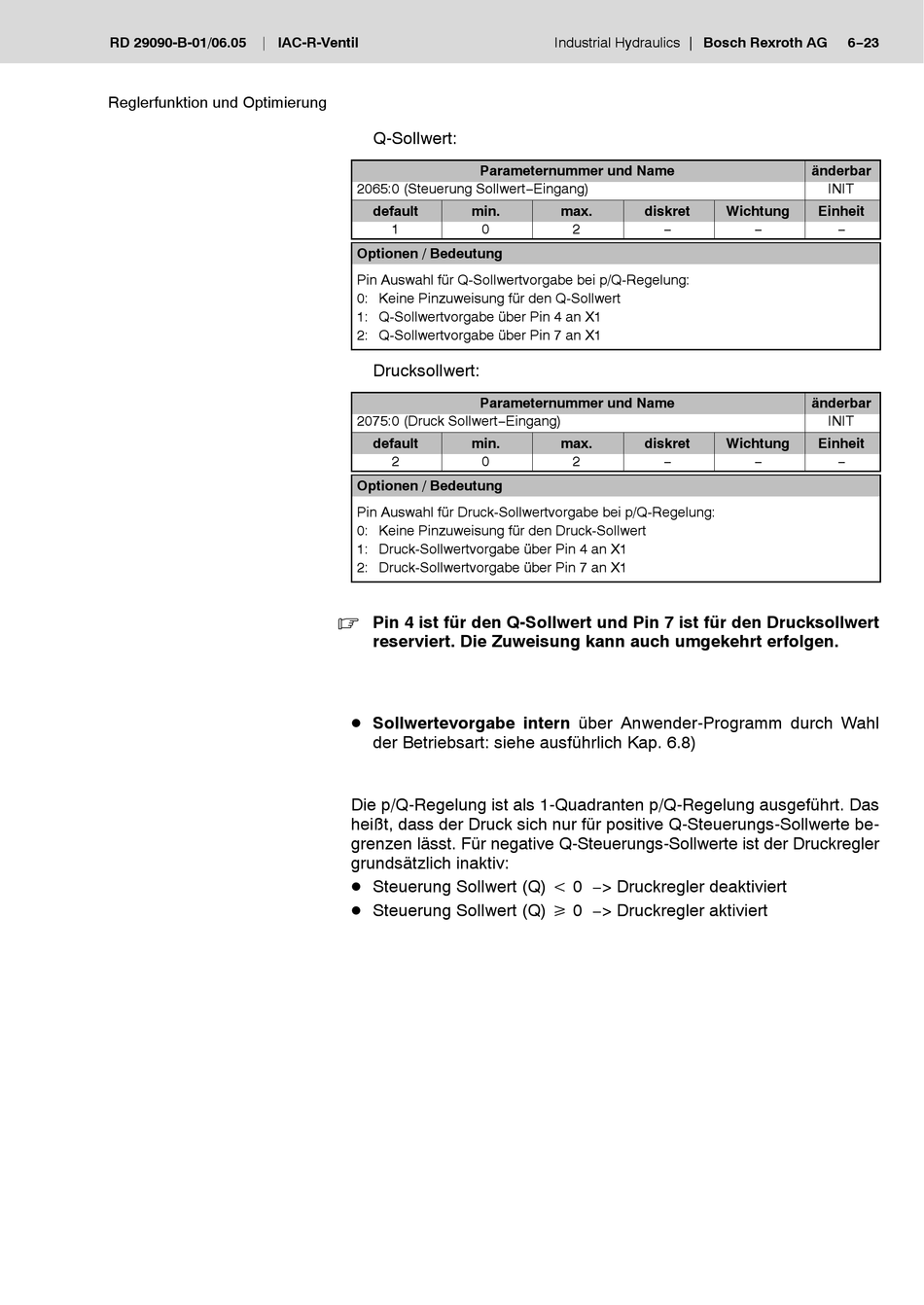

RD 29090-B-01/06.05
IAC-R-Ventil
Reglerfunktion und Optimierung
Q-Sollwert:
Parameternummer und Name
2065:0 (Steuerung Sollwert−Eingang)
default
min.
1
0
Optionen / Bedeutung
Pin Auswahl für Q-Sollwertvorgabe bei p/Q-Regelung:
0: Keine Pinzuweisung für den Q-Sollwert
1: Q-Sollwertvorgabe über Pin 4 an X1
2: Q-Sollwertvorgabe über Pin 7 an X1
Drucksollwert:
Parameternummer und Name
2075:0 (Druck Sollwert−Eingang)
default
min.
2
0
Optionen / Bedeutung
Pin Auswahl für Druck-Sollwertvorgabe bei p/Q-Regelung:
0: Keine Pinzuweisung für den Druck-Sollwert
1: Druck-Sollwertvorgabe über Pin 4 an X1
2: Druck-Sollwertvorgabe über Pin 7 an X1
Pin 4 ist für den Q-Sollwert und Pin 7 ist für den Drucksollwert
.
reserviert. Die Zuweisung kann auch umgekehrt erfolgen.
D Sollwertevorgabe intern über Anwender-Programm durch Wahl
der Betriebsart: siehe ausführlich Kap. 6.8)
Die p/Q-Regelung ist als 1-Quadranten p/Q-Regelung ausgeführt. Das
heißt, dass der Druck sich nur für positive Q-Steuerungs-Sollwerte be-
grenzen lässt. Für negative Q-Steuerungs-Sollwerte ist der Druckregler
grundsätzlich inaktiv:
D Steuerung Sollwert (Q) t 0 −> Druckregler deaktiviert
D Steuerung Sollwert (Q) q 0 −> Druckregler aktiviert
Industrial Hydraulics
Bosch Rexroth AG
max.
diskret
Wichtung
2
max.
diskret
Wichtung
2
6−23
änderbar
INIT
Einheit
änderbar
INIT
Einheit
