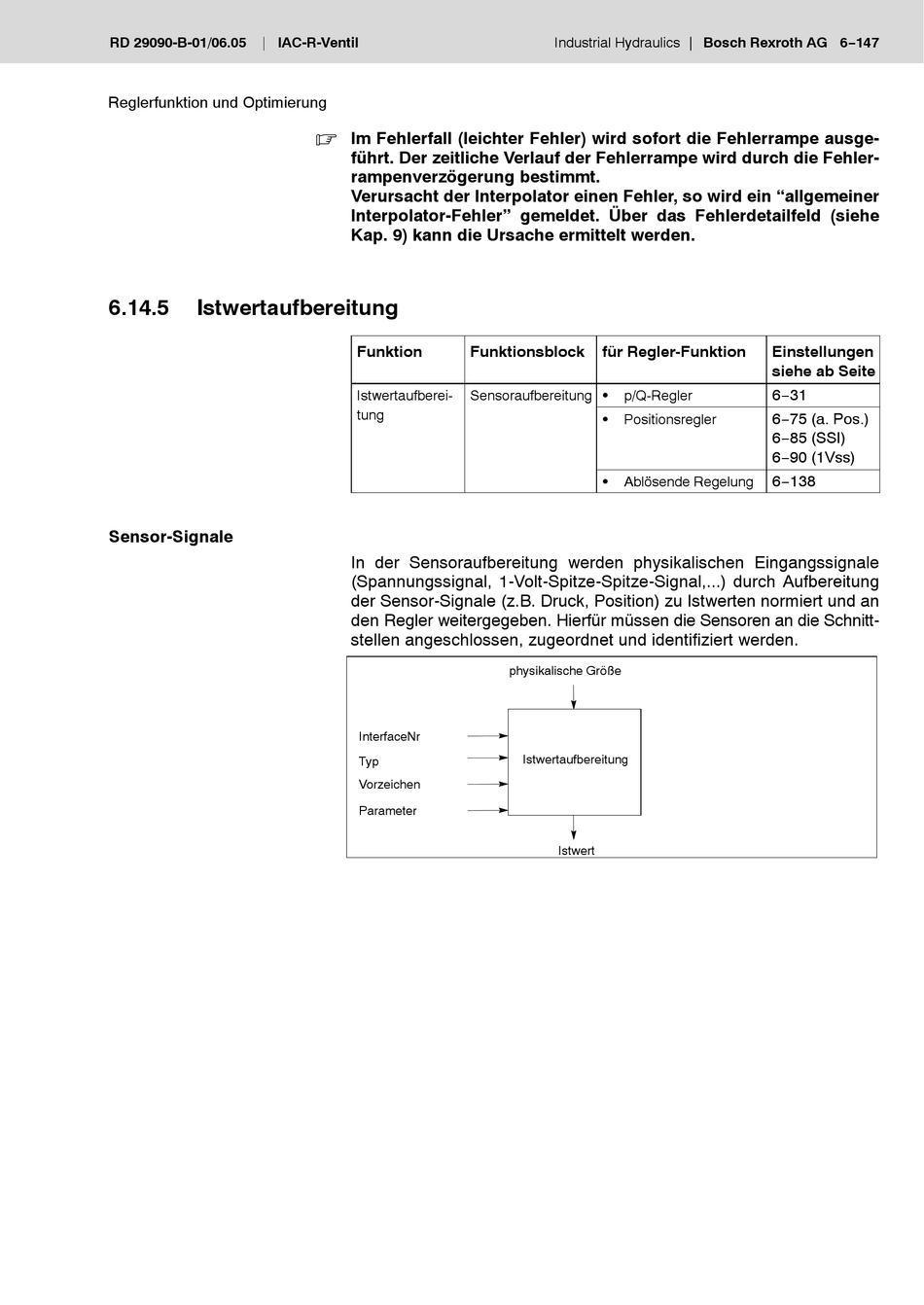

RD 29090-B-01/06.05
IAC-R-Ventil
Reglerfunktion und Optimierung
6.14.5
Istwertaufbereitung
Sensor-Signale
Im Fehlerfall (leichter Fehler) wird sofort die Fehlerrampe ausge-
.
führt. Der zeitliche Verlauf der Fehlerrampe wird durch die Fehler-
rampenverzögerung bestimmt.
Verursacht der Interpolator einen Fehler, so wird ein "allgemeiner
Interpolator-Fehler" gemeldet. Über das Fehlerdetailfeld (siehe
Kap. 9) kann die Ursache ermittelt werden.
Funktion
Funktionsblock
Istwertaufberei-
Sensoraufbereitung
tung
In der Sensoraufbereitung werden physikalischen Eingangssignale
(Spannungssignal, 1-Volt-Spitze-Spitze-Signal,...) durch Aufbereitung
der Sensor-Signale (z.B. Druck, Position) zu Istwerten normiert und an
den Regler weitergegeben. Hierfür müssen die Sensoren an die Schnitt-
stellen angeschlossen, zugeordnet und identifiziert werden.
InterfaceNr
Typ
Vorzeichen
Parameter
Industrial Hydraulics
für Regler-Funktion
g
p/Q-Regler
S
Positionsregler
S
Ablösende Regelung
S
physikalische Größe
Istwertaufbereitung
Istwert
Bosch Rexroth AG
6−147
Einstellungen
siehe ab Seite
6−31
6−75 (a. Pos.)
6−85 (SSI)
6−90 (1Vss)
6−138
