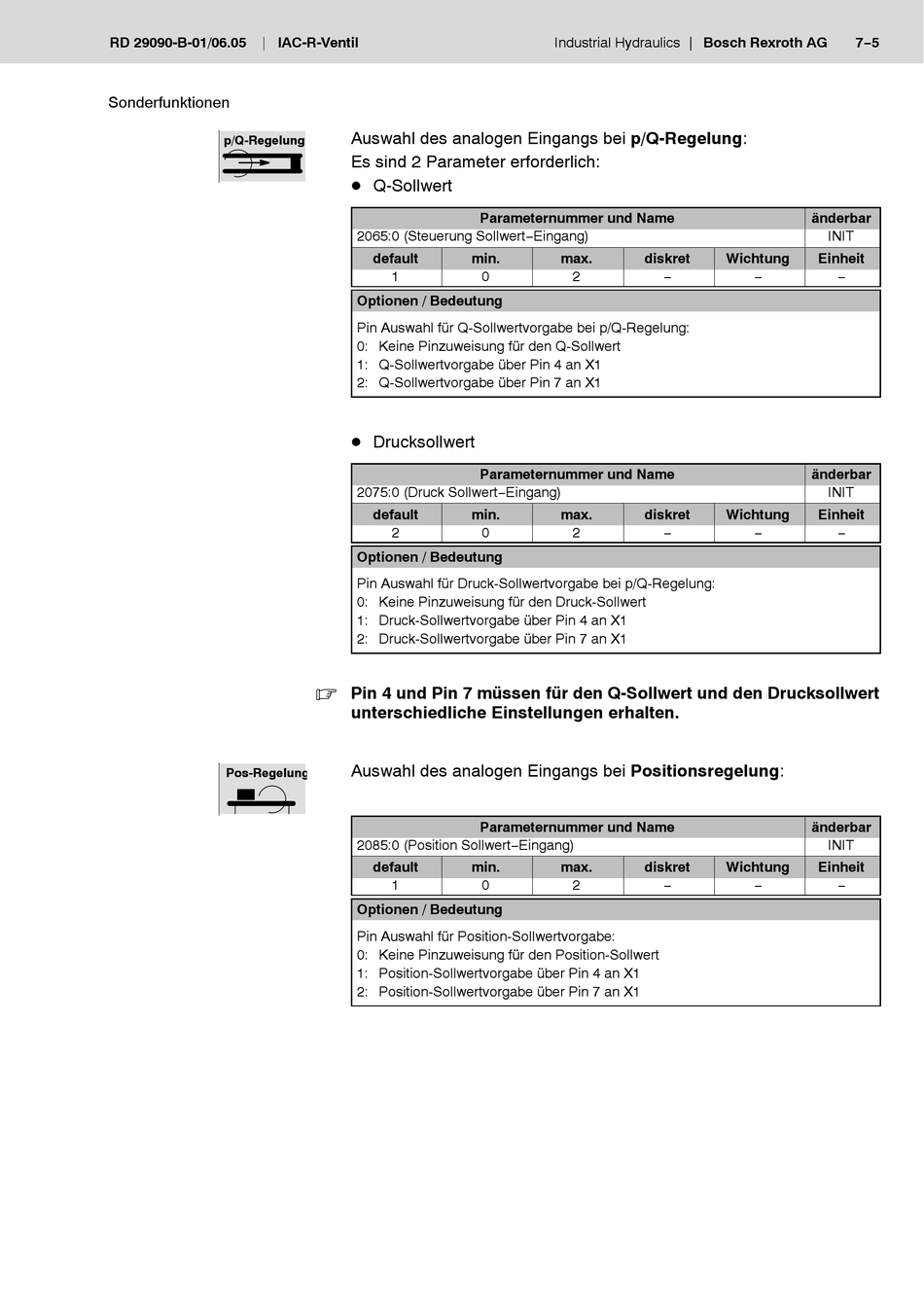

RD 29090-B-01/06.05
IAC-R-Ventil
Sonderfunktionen
p/Q-Regelung
Pos-Regelung
Auswahl des analogen Eingangs bei p/Q-Regelung:
Es sind 2 Parameter erforderlich:
D Q-Sollwert
Parameternummer und Name
2065:0 (Steuerung Sollwert−Eingang)
default
min.
1
0
Optionen / Bedeutung
Pin Auswahl für Q-Sollwertvorgabe bei p/Q-Regelung:
0: Keine Pinzuweisung für den Q-Sollwert
1: Q-Sollwertvorgabe über Pin 4 an X1
2: Q-Sollwertvorgabe über Pin 7 an X1
D Drucksollwert
Parameternummer und Name
2075:0 (Druck Sollwert−Eingang)
default
min.
2
0
Optionen / Bedeutung
Pin Auswahl für Druck-Sollwertvorgabe bei p/Q-Regelung:
0: Keine Pinzuweisung für den Druck-Sollwert
1: Druck-Sollwertvorgabe über Pin 4 an X1
2: Druck-Sollwertvorgabe über Pin 7 an X1
Pin 4 und Pin 7 müssen für den Q-Sollwert und den Drucksollwert
.
unterschiedliche Einstellungen erhalten.
Auswahl des analogen Eingangs bei Positionsregelung:
Parameternummer und Name
2085:0 (Position Sollwert−Eingang)
default
min.
1
0
Optionen / Bedeutung
Pin Auswahl für Position-Sollwertvorgabe:
0: Keine Pinzuweisung für den Position-Sollwert
1: Position-Sollwertvorgabe über Pin 4 an X1
2: Position-Sollwertvorgabe über Pin 7 an X1
Industrial Hydraulics
Bosch Rexroth AG
max.
diskret
Wichtung
2
−
max.
diskret
Wichtung
2
−
max.
diskret
Wichtung
2
−
7−5
änderbar
INIT
Einheit
−
−
änderbar
INIT
Einheit
−
−
änderbar
INIT
Einheit
−
−
