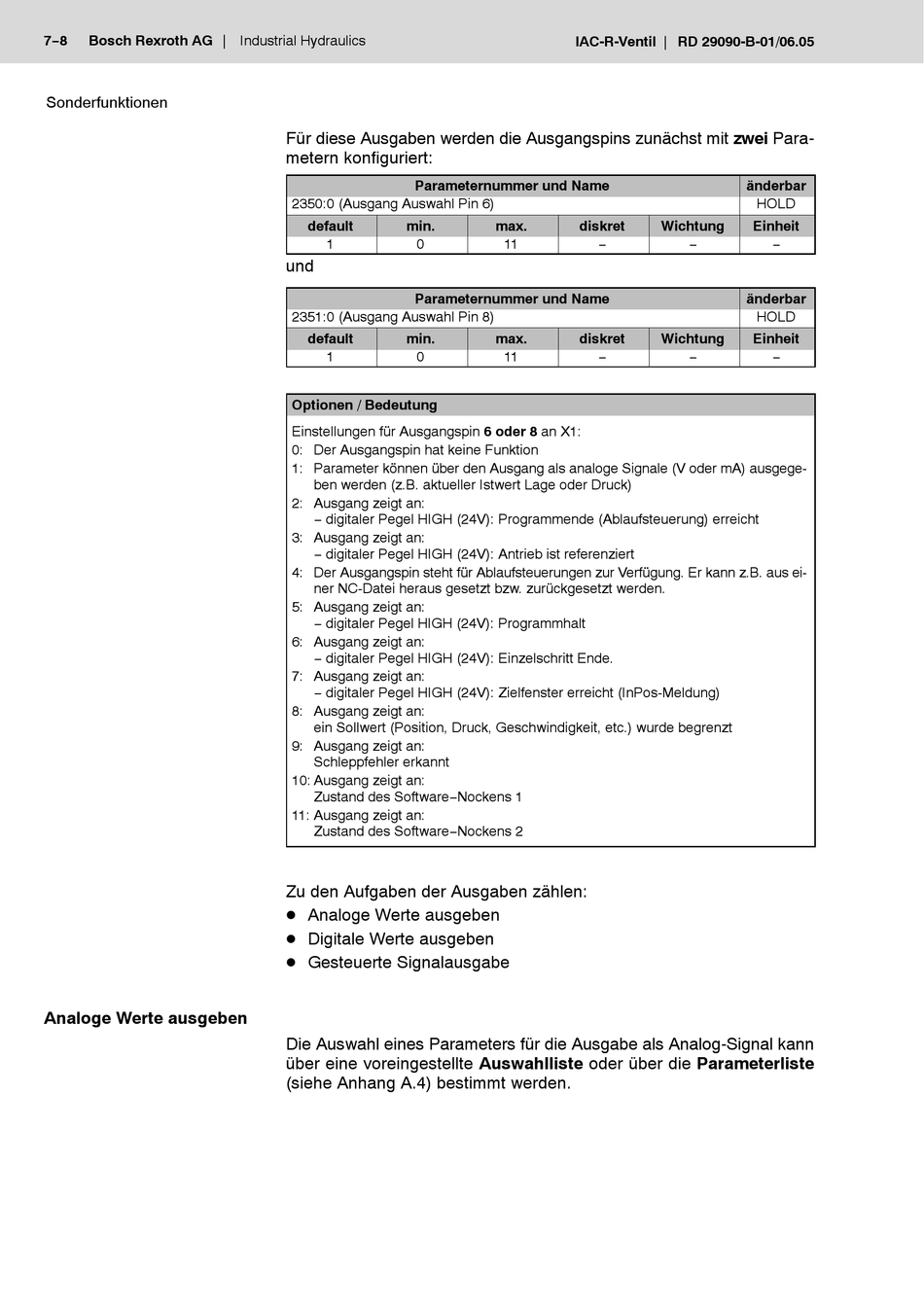

7−8
Bosch Rexroth AG
Sonderfunktionen
Analoge Werte ausgeben
Industrial Hydraulics
Für diese Ausgaben werden die Ausgangspins zunächst mit zwei Para-
metern konfiguriert:
2350:0 (Ausgang Auswahl Pin 6)
default
min.
1
und
2351:0 (Ausgang Auswahl Pin 8)
default
min.
1
Optionen / Bedeutung
Einstellungen für Ausgangspin 6 oder 8 an X1:
0: Der Ausgangspin hat keine Funktion
1: Parameter können über den Ausgang als analoge Signale (V oder mA) ausgege-
ben werden (z.B. aktueller Istwert Lage oder Druck)
2: Ausgang zeigt an:
− digitaler Pegel HIGH (24V): Programmende (Ablaufsteuerung) erreicht
3: Ausgang zeigt an:
− digitaler Pegel HIGH (24V): Antrieb ist referenziert
4: Der Ausgangspin steht für Ablaufsteuerungen zur Verfügung. Er kann z.B. aus ei-
ner NC-Datei heraus gesetzt bzw. zurückgesetzt werden.
5: Ausgang zeigt an:
− digitaler Pegel HIGH (24V): Programmhalt
6: Ausgang zeigt an:
− digitaler Pegel HIGH (24V): Einzelschritt Ende.
7: Ausgang zeigt an:
− digitaler Pegel HIGH (24V): Zielfenster erreicht (InPos-Meldung)
8: Ausgang zeigt an:
ein Sollwert (Position, Druck, Geschwindigkeit, etc.) wurde begrenzt
9: Ausgang zeigt an:
Schleppfehler erkannt
10: Ausgang zeigt an:
Zustand des Software−Nockens 1
11: Ausgang zeigt an:
Zustand des Software−Nockens 2
Zu den Aufgaben der Ausgaben zählen:
D Analoge Werte ausgeben
D Digitale Werte ausgeben
D Gesteuerte Signalausgabe
Die Auswahl eines Parameters für die Ausgabe als Analog-Signal kann
über eine voreingestellte Auswahlliste oder über die Parameterliste
(siehe Anhang A.4) bestimmt werden.
IAC-R-Ventil
Parameternummer und Name
max.
diskret
0
11
Parameternummer und Name
max.
diskret
0
11
RD 29090-B-01/06.05
änderbar
HOLD
Wichtung
Einheit
−
−
−
änderbar
HOLD
Wichtung
Einheit
−
−
−
