Überblick
3.3
IAC-R-Ventil Varianten
3.3.1
Gehäusevarianten

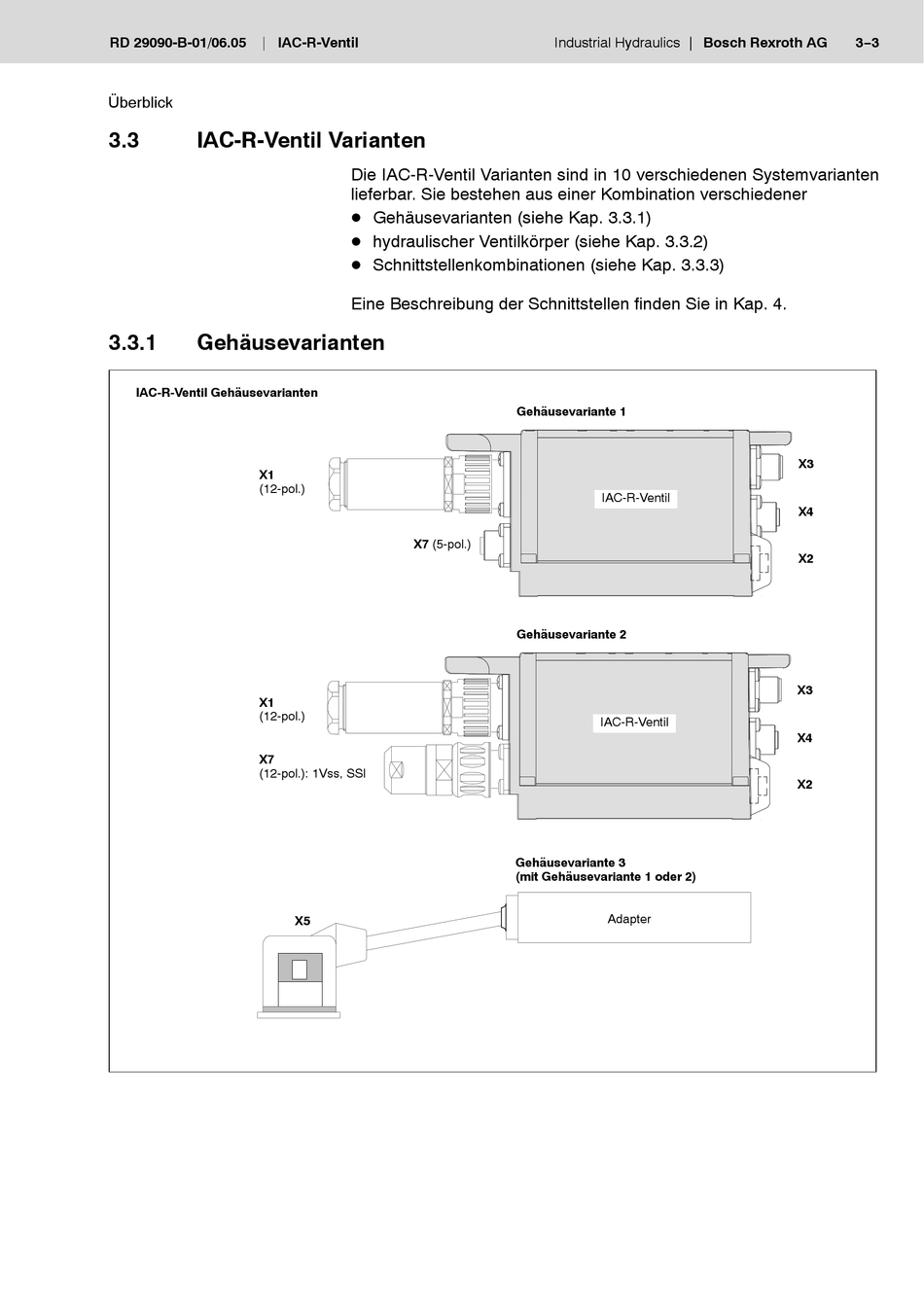

IAC-R-Ventil Gehäusevarianten
X1
(12-pol.)
X1
(12-pol.)
X7
(12-pol.): 1Vss, SSI
Die IAC-R-Ventil Varianten sind in 10 verschiedenen Systemvarianten
lieferbar. Sie bestehen aus einer Kombination verschiedener
D Gehäusevarianten (siehe Kap. 3.3.1)
D hydraulischer Ventilkörper (siehe Kap. 3.3.2)
D Schnittstellenkombinationen (siehe Kap. 3.3.3)
Eine Beschreibung der Schnittstellen finden Sie in Kap. 4.
X7 (5-pol.)
X5
Industrial Hydraulics
Gehäusevariante 1
IAC-R-Ventil
Gehäusevariante 2
IAC-R-Ventil
Gehäusevariante 3
(mit Gehäusevariante 1 oder 2)
Adapter
Bosch Rexroth AG
3−3
X3
X4
X2
X3
X4
X2
