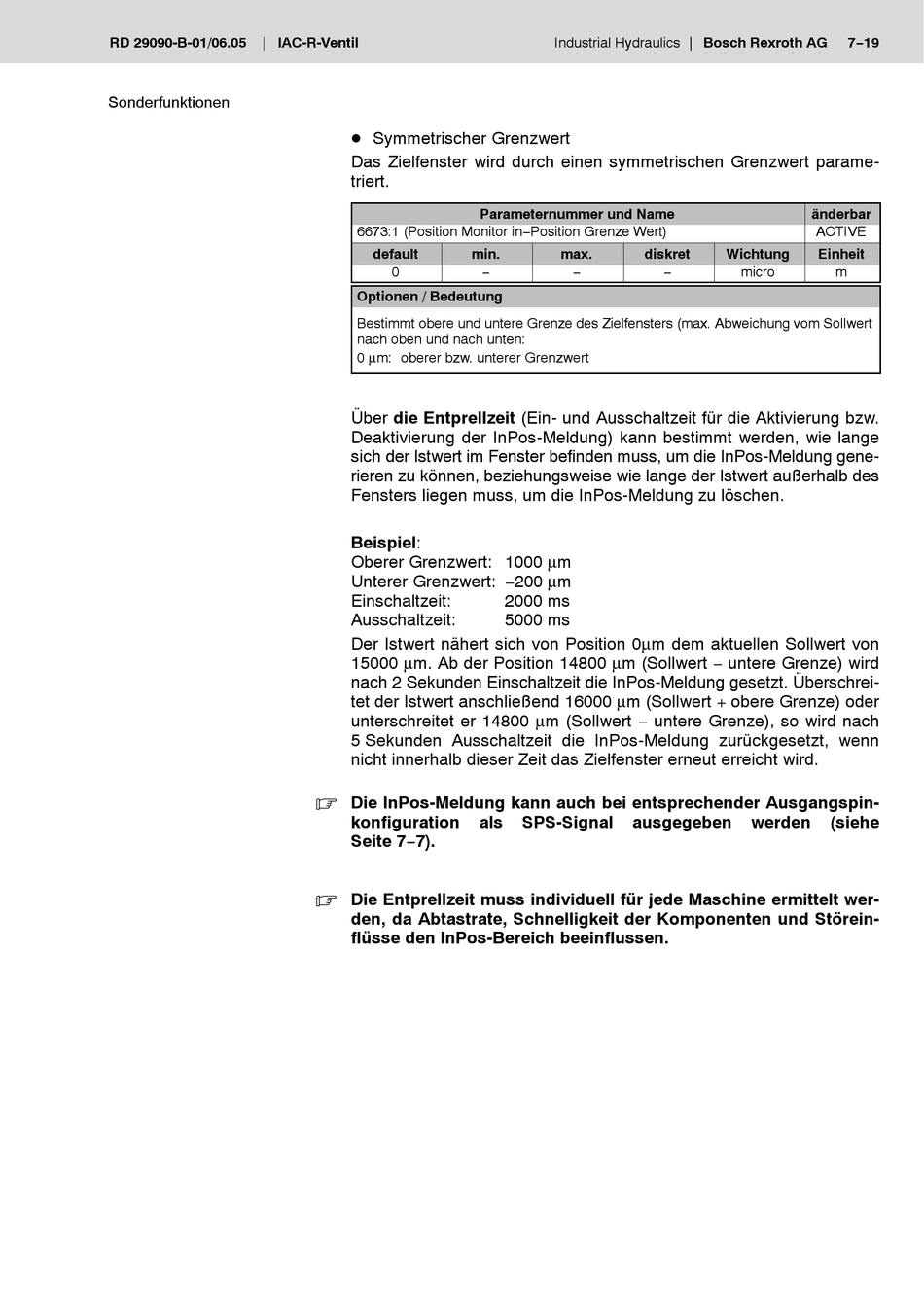

RD 29090-B-01/06.05
IAC-R-Ventil
Sonderfunktionen
D Symmetrischer Grenzwert
Das Zielfenster wird durch einen symmetrischen Grenzwert parame-
triert.
Parameternummer und Name
6673:1 (Position Monitor in−Position Grenze Wert)
default
min.
0
−
Optionen / Bedeutung
Bestimmt obere und untere Grenze des Zielfensters (max. Abweichung vom Sollwert
nach oben und nach unten:
0 µm: oberer bzw. unterer Grenzwert
Über die Entprellzeit (Ein- und Ausschaltzeit für die Aktivierung bzw.
Deaktivierung der InPos-Meldung) kann bestimmt werden, wie lange
sich der Istwert im Fenster befinden muss, um die InPos-Meldung gene-
rieren zu können, beziehungsweise wie lange der Istwert außerhalb des
Fensters liegen muss, um die InPos-Meldung zu löschen.
Beispiel:
Oberer Grenzwert: 1000 µm
Unterer Grenzwert: −200 µm
Einschaltzeit:
Ausschaltzeit:
Der Istwert nähert sich von Position 0µm dem aktuellen Sollwert von
15000 µm. Ab der Position 14800 µm (Sollwert − untere Grenze) wird
nach 2 Sekunden Einschaltzeit die InPos-Meldung gesetzt. Überschrei-
tet der Istwert anschließend 16000 µm (Sollwert + obere Grenze) oder
unterschreitet er 14800 µm (Sollwert − untere Grenze), so wird nach
5 Sekunden Ausschaltzeit die InPos-Meldung zurückgesetzt, wenn
nicht innerhalb dieser Zeit das Zielfenster erneut erreicht wird.
Die InPos-Meldung kann auch bei entsprechender Ausgangspin-
.
konfiguration
als
Seite 7−7).
Die Entprellzeit muss individuell für jede Maschine ermittelt wer-
.
den, da Abtastrate, Schnelligkeit der Komponenten und Störein-
flüsse den InPos-Bereich beeinflussen.
Industrial Hydraulics
max.
diskret
−
−
2000 ms
5000 ms
SPS-Signal
ausgegeben
Bosch Rexroth AG
7−19
änderbar
ACTIVE
Wichtung
Einheit
micro
m
werden
(siehe
