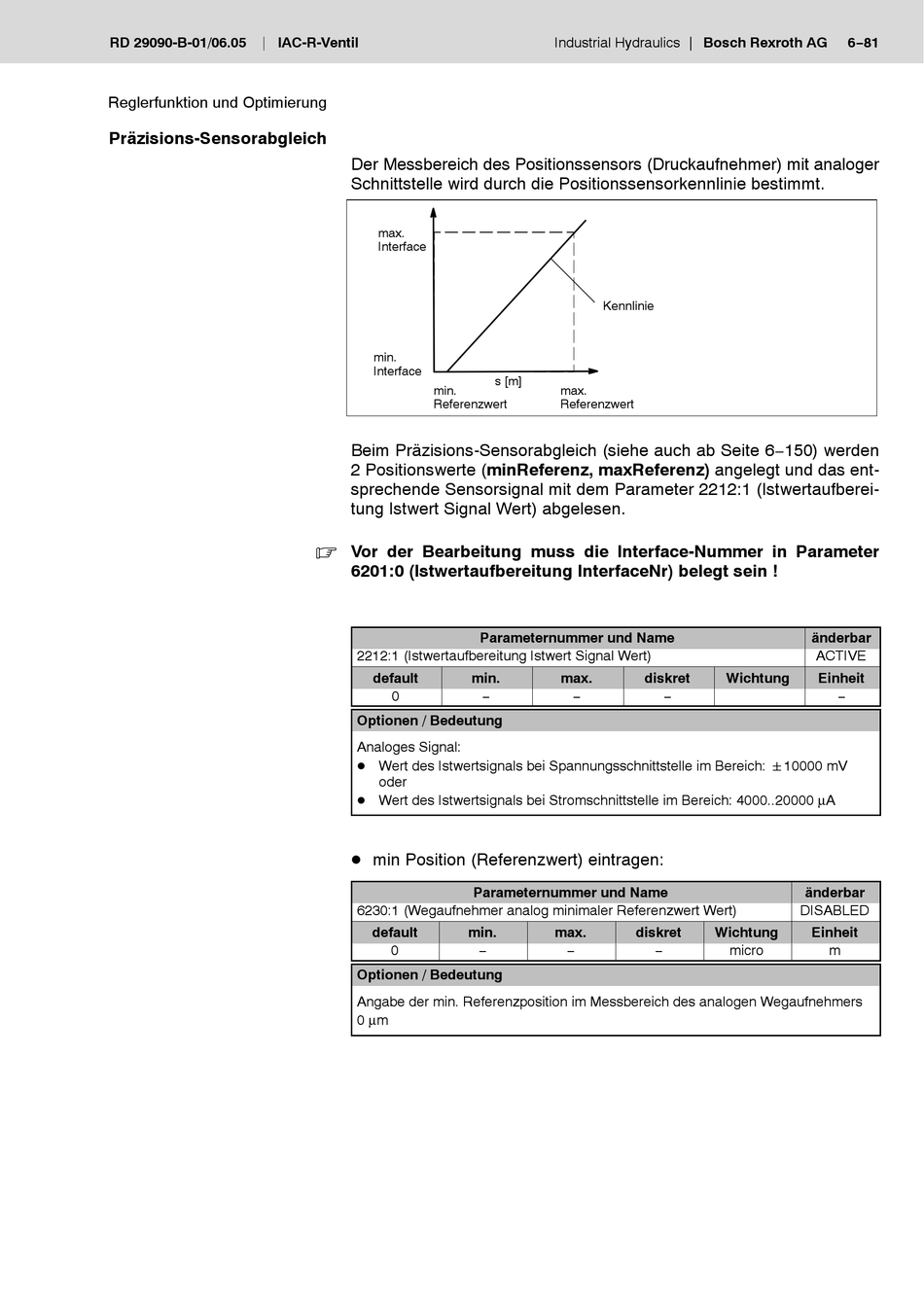

RD 29090-B-01/06.05
IAC-R-Ventil
Reglerfunktion und Optimierung
Präzisions-Sensorabgleich
Der Messbereich des Positionssensors (Druckaufnehmer) mit analoger
Schnittstelle wird durch die Positionssensorkennlinie bestimmt.
max.
Interface
min.
Interface
min.
Referenzwert
Beim Präzisions-Sensorabgleich (siehe auch ab Seite 6−150) werden
2 Positionswerte (minReferenz, maxReferenz) angelegt und das ent-
sprechende Sensorsignal mit dem Parameter 2212:1 (Istwertaufberei-
tung Istwert Signal Wert) abgelesen.
Vor der Bearbeitung muss die Interface-Nummer in Parameter
.
6201:0 (Istwertaufbereitung InterfaceNr) belegt sein !
Parameternummer und Name
2212:1 (Istwertaufbereitung Istwert Signal Wert)
default
min.
0
−
Optionen / Bedeutung
Analoges Signal:
D Wert des Istwertsignals bei Spannungsschnittstelle im Bereich: "10000 mV
oder
D Wert des Istwertsignals bei Stromschnittstelle im Bereich: 4000..20000 µA
D min Position (Referenzwert) eintragen:
Parameternummer und Name
6230:1 (Wegaufnehmer analog minimaler Referenzwert Wert)
default
min.
0
−
Optionen / Bedeutung
Angabe der min. Referenzposition im Messbereich des analogen Wegaufnehmers
0 µm
Industrial Hydraulics
Kennlinie
s [m]
max.
Referenzwert
max.
diskret
−
−
max.
diskret
−
−
Bosch Rexroth AG
6−81
änderbar
ACTIVE
Wichtung
Einheit
−
änderbar
DISABLED
Wichtung
Einheit
micro
m
