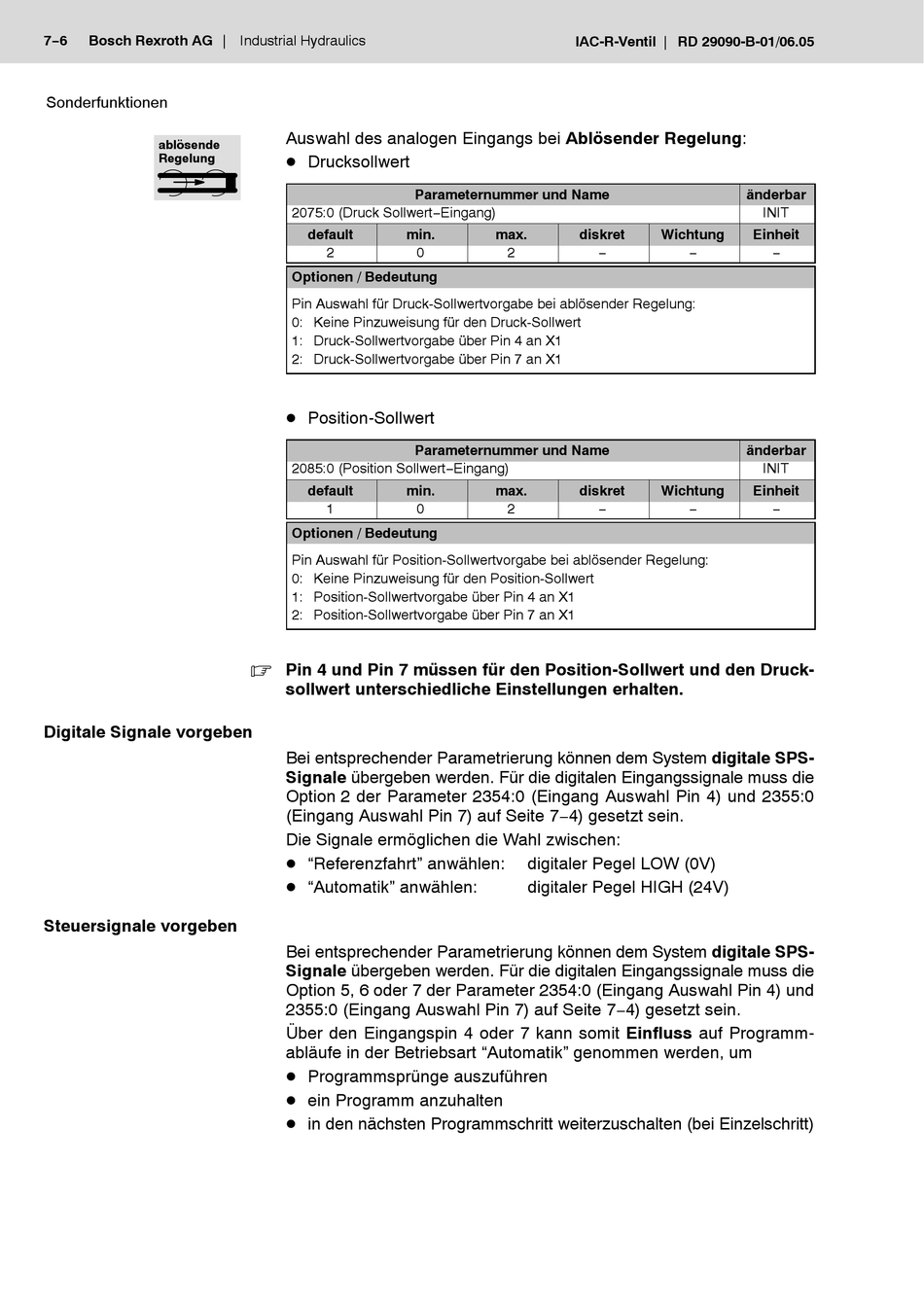

7−6
Bosch Rexroth AG
Sonderfunktionen
ablösende
Regelung
Digitale Signale vorgeben
Steuersignale vorgeben
Industrial Hydraulics
Auswahl des analogen Eingangs bei Ablösender Regelung:
D Drucksollwert
2075:0 (Druck Sollwert−Eingang)
default
min.
2
Optionen / Bedeutung
Pin Auswahl für Druck-Sollwertvorgabe bei ablösender Regelung:
0: Keine Pinzuweisung für den Druck-Sollwert
1: Druck-Sollwertvorgabe über Pin 4 an X1
2: Druck-Sollwertvorgabe über Pin 7 an X1
D Position-Sollwert
2085:0 (Position Sollwert−Eingang)
default
min.
1
Optionen / Bedeutung
Pin Auswahl für Position-Sollwertvorgabe bei ablösender Regelung:
0: Keine Pinzuweisung für den Position-Sollwert
1: Position-Sollwertvorgabe über Pin 4 an X1
2: Position-Sollwertvorgabe über Pin 7 an X1
Pin 4 und Pin 7 müssen für den Position-Sollwert und den Druck-
.
sollwert unterschiedliche Einstellungen erhalten.
Bei entsprechender Parametrierung können dem System digitale SPS-
Signale übergeben werden. Für die digitalen Eingangssignale muss die
Option 2 der Parameter 2354:0 (Eingang Auswahl Pin 4) und 2355:0
(Eingang Auswahl Pin 7) auf Seite 7−4) gesetzt sein.
Die Signale ermöglichen die Wahl zwischen:
D "Referenzfahrt" anwählen:
D "Automatik" anwählen:
Bei entsprechender Parametrierung können dem System digitale SPS-
Signale übergeben werden. Für die digitalen Eingangssignale muss die
Option 5, 6 oder 7 der Parameter 2354:0 (Eingang Auswahl Pin 4) und
2355:0 (Eingang Auswahl Pin 7) auf Seite 7−4) gesetzt sein.
Über den Eingangspin 4 oder 7 kann somit Einfluss auf Programm-
abläufe in der Betriebsart "Automatik" genommen werden, um
D Programmsprünge auszuführen
D ein Programm anzuhalten
D in den nächsten Programmschritt weiterzuschalten (bei Einzelschritt)
IAC-R-Ventil
Parameternummer und Name
max.
diskret
0
2
Parameternummer und Name
max.
diskret
0
2
digitaler Pegel LOW (0V)
digitaler Pegel HIGH (24V)
RD 29090-B-01/06.05
änderbar
INIT
Wichtung
Einheit
−
−
−
änderbar
INIT
Wichtung
Einheit
−
−
−
