8−6
Bosch Rexroth AG
NC-Programm erstellen und abarbeiten

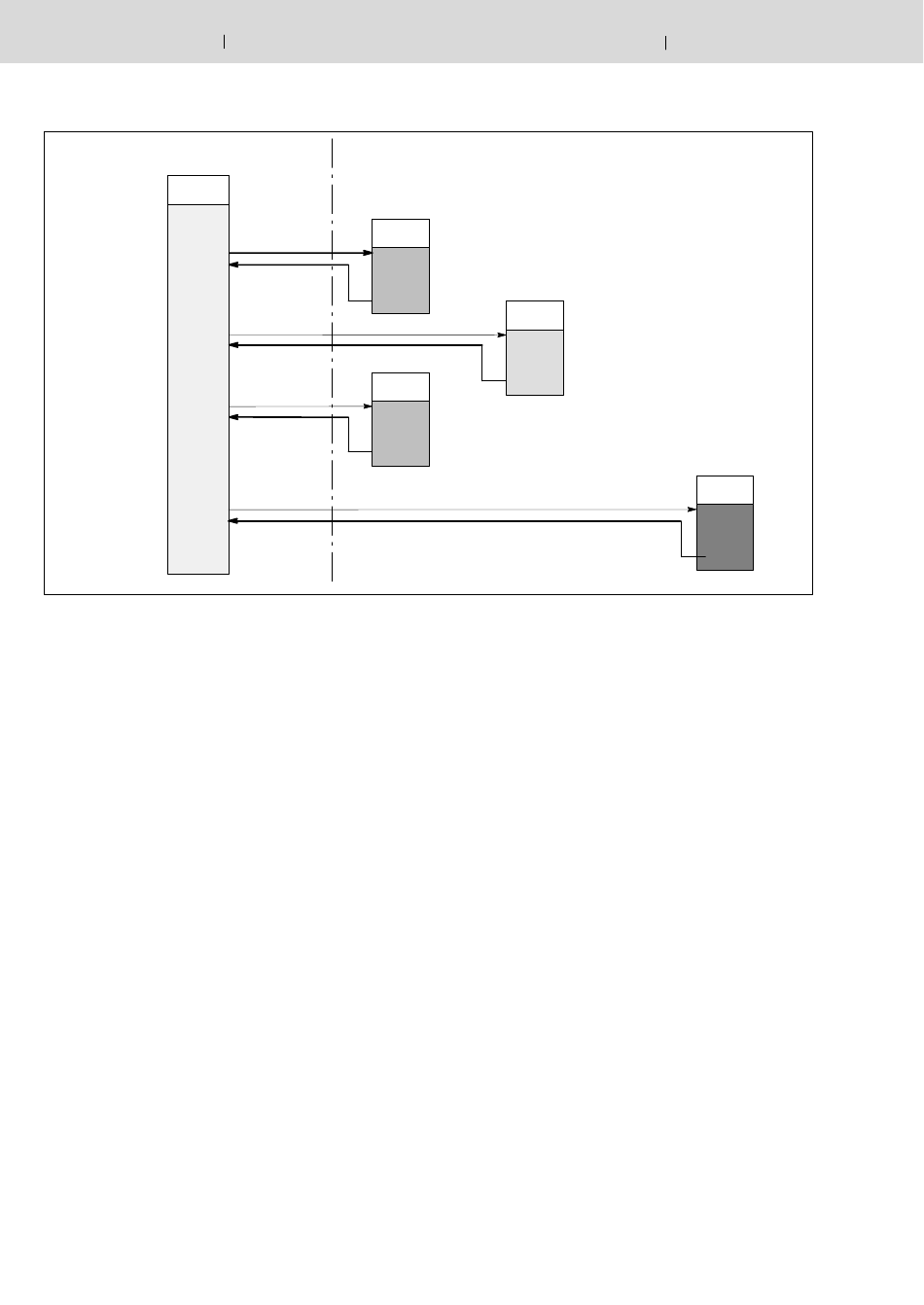

Hauptprogramm-
Ebene 0
HP
LBL0
..
.
G.22 P1
..
.
.
.
.
G.22 P2
..
.
.
.
G.22 P1
..
.
.
.
.
.
.
G.22 P19
..
.
M02
Industrial Hydraulics
Unterprogramm-1
UP1
LBL1
..
.
M30
UP1
LBL1
..
.
M30

Beispiel: Programm mit Labels:

; Programm 1: Programmlabel
LBL 0 ; Label des Hauptprogramms, immer 0
G00 X70
G22 P2 ; Sprung an Unterprogramm mit Label 2
G01 X0
G22 P1 ; Sprung an Unterprogramm mit Label 1
M02
LBL 1 ; hier startet ein Unterprogramm mit Label 1
G00 X0
M30
LBL 2 ; hier startet ein Unterprogramm mit Label 2
G00 X0
M30
IAC-R-Ventil
...
Unterprogramm- 2
UP2
LBL2
..
.
M30
RD 29090-B-01/06.05
Unterprogramm 19
UP19
LBL19
..
.
M30
